Cápsula electret antiinterferencias de 16 mm para karaoke

Cápsula electret antiinterferencias para karaoke 16mm

ECM-B1655UL44-280 microphone circuit diagram and dimensions, showing key components and size

ECM-B1655UL44-280 microphone frequency response chart, showing sensitivity and performance across the frequency range

Micrófonos ECMIC Fábrica de 12.000 m² con una producción mensual de más de 6 millones de unidades y certificaciones ISO/CE

Vista general de la línea de producción automatizada de micrófonos ECMIC, que muestra el proceso de montaje y control de calidad

La ECM-B1655UL45-541 es una cápsula de micrófono unidireccional de 16 × 5,5 mm ideal para productos como micrófonos de karaoke y micrófonos de transmisión en vivo. Con una sensibilidad de -45 dB ± 2 y una relación señal/ruido de 70 dB, garantiza una captura de audio nítida para aplicaciones de canto y transmisión.

🚫 Sólo venta directa de fábrica, no al por menor.
Se aplican cantidades mínimas de pedido.
Para marcas de audio y fabricantes de equipos originales
📞 Póngase en contacto con nosotros para pedidos y consultas.

🧪 Muestra

Gratis (modelos estándar) + gastos de envío

🧭 Orden de juicio

A partir de 200 unidades (sólo 1er pedido)

📦 MOQ

5.000 unidades (se admiten modelos mixtos)

Modelo: ECM-B1655UL45-541
Dimensiones: 16 × 5,5 milímetros
Directividad: Unidireccional
Sensibilidad: -45 dB ± 2
Impedancia: 680 Ω
Relación S/N: 70 dB
SPL máximo: 115 dB
Tensión de funcionamiento: 1,5 Vcc
Respuesta frecuente: 100 Hz ~ 10 kHz
Consumo de corriente: 500 μA

Etiquetas: Electret de 16 mm Electret de 3 almohadillas Micrófonos vocales

Especificaciones técnicas

Nuestro cabezal de micrófono 1655 ofrece graves profundos, voces prominentes, agudos brillantes y una alta relación señal-ruido y bajo nivel de ruido. También emula efectos de sonido de micrófono dinámicos, lo que garantiza una experiencia de audio integral.

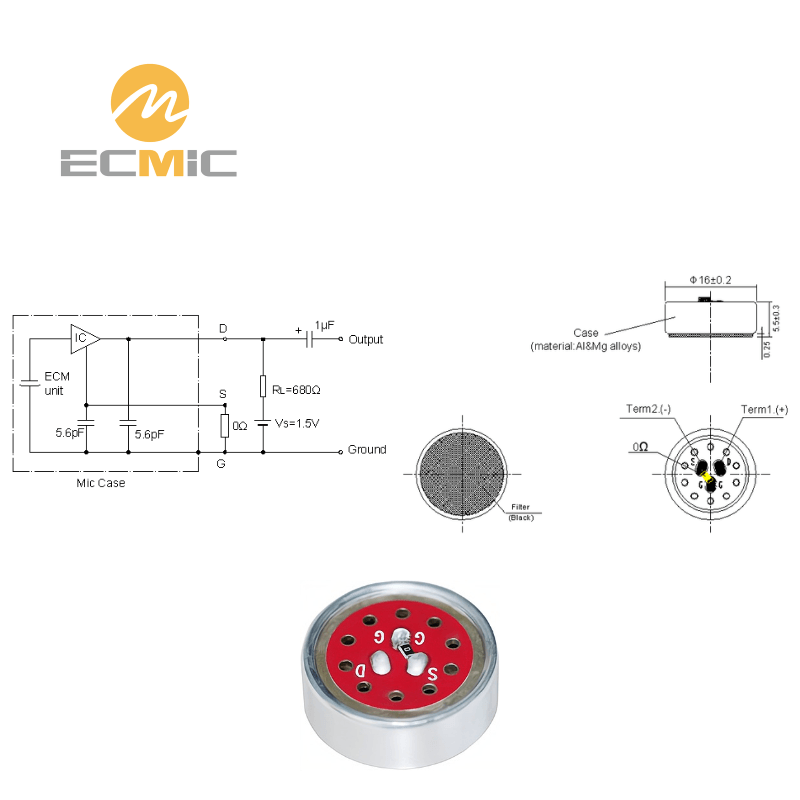

Circuito de prueba estándar

ECM-B1655UL45-541 Circuito de prueba: Carga de 680Ω, alimentación de 1,5 V, condensador de salida de 1μF.

Resistencia de carga de 680Ω, alimentación de 1,5 V CC, condensador de salida de 1μF. Diseñado para configuración de tres terminales.

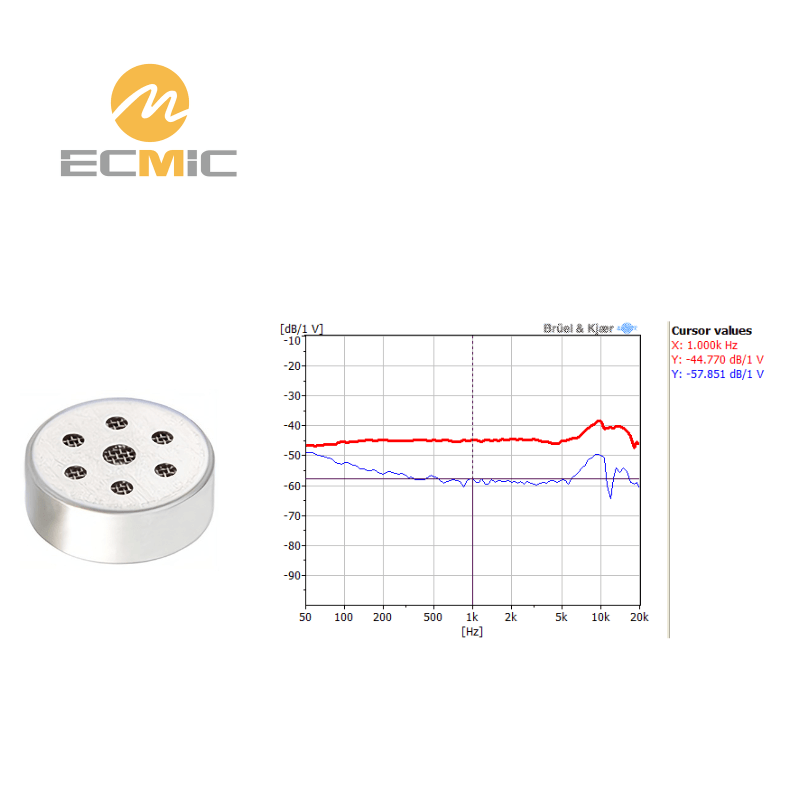

Respuesta de frecuencia típica

ECM-B1655UL45-541 Respuesta en frecuencia: 100 Hz-10 kHz con medios y agudos estables

Rango de trabajo de 100 Hz a 10 kHz. La respuesta se mantiene relativamente plana de 800 Hz a 4 kHz, con un ligero aumento hacia 5 kHz y una caída gradual hasta 10 kHz.

Dimensiones (Unidad: mm)

ECM-B1655UL45-541 Dimensiones: Φ14×6,3mm con rejilla antipolvo frontal y puerto acústico trasero.

Φ14×6,3mm carcasa cilíndrica con malla antipolvo frontal y puerto de sonido trasero. Diseño de salida de tres terminales.

Descripción general del embalaje

Embalaje de cápsula de micrófono electret

Embalaje estándar: 100 unidades por caja pequeña.
10 cajas pequeñas (1.000 unidades) se combinan en una caja de cartón mediana.
Varias cajas medianas se introducen en una caja exterior grande.
Los micrófonos con clavija están protegidos con espuma dentro de la cajita.
Otros tipos se envasan directamente o se sellan en bolsas antiestáticas.

Pruebas de confiabilidad

Prueba de alta temperatura: Micrófono sometido a +80℃ durante 100 horas, seguido de 3 horas a temperatura ambiente.

Prueba de baja temperatura: Micrófono sometido a -40℃ durante 100 horas, seguido de 3 horas a temperatura ambiente.

Prueba de humedad y calor: Micrófono expuesto a +55℃ y humedad relativa 85% durante 100 horas, seguido de 3 horas a temperatura ambiente.

Prueba de choque térmico: Micrófono sometido a [+80℃ 0,5 H → temperatura ambiente 1 H → -40℃ 0,5 H → temperatura ambiente 1 H] durante 10 ciclos, luego expuesto a temperatura ambiente durante 3 horas.

Prueba de vibración: Micrófono sometido a dos horas de vibración en direcciones x, y, z con frecuencias de 10-55Hz y una amplitud de 1,52mm.

Prueba de caída: El micrófono se cayó 5 veces desde una altura de 1,0 metro sobre un suelo de mármol resbaladizo, sin embalaje, y todavía funciona normalmente.

Rango de temperatura de almacenamiento y funcionamiento: Adecuado para entornos que oscilan entre -35 ℃ y +60 ℃.

Proceso de muestreo

Confirmar los requisitos del cliente:

Revise la aplicación del producto, las especificaciones de la cápsula del micrófono, los escenarios de uso y las necesidades de calidad del sonido.

Recomendar y especificar:

Proporcione modelos de cápsulas de micrófono recomendados y especificaciones detalladas para la evaluación del cliente.

Provisión de muestras y pruebas:

Entregue muestras de micrófonos para pruebas y comentarios de los clientes.

Optimizar y finalizar:

Perfeccione el diseño del micrófono basándose en los comentarios recibidos, finalice las muestras y proceda a la producción en serie tras la aprobación de la calidad. de calidad.

Seguro de calidad
