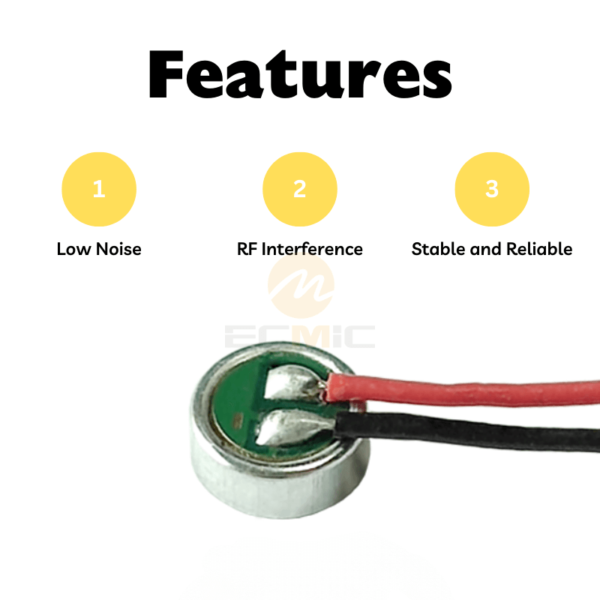

Elemento de micrófono de condensador electret de 4 mm con cables para captación omnidireccional

Cápsula de micrófono omnidireccional de alto rendimiento con cables preconectados de 25 mm, diseñada para aplicaciones profesionales que requieren una captura de audio fiable y de alta calidad. Consulte nuestro sin plomo o Plomo de 10 mm para opciones alternativas.

Modelo: ECM-B4015AL38RC-L25
Dimensiones: 4 × 1,5 milímetros
Directividad: Omnidireccional
Sensibilidad: -38 dB ± 2
Impedancia: 2,2 kΩ
Relación S/N: 65 dB
SPL máximo: 110 dB
Tensión de funcionamiento: 3 Vcc
Respuesta frecuente: 50 Hz ~ 16 kHz
Consumo de corriente: 500 μA

Solicitar información / Muestra

Indíquenos en qué fase se encuentra su proyecto. Nuestro equipo de ingeniería le responderá en consecuencia.

Plazo de entrega

Plazos de entrega: 1–3 semanas
Producción en serie: 2-4 semanas

Personalización

Asistencia técnica basada en aplicaciones
Estructura / sensibilidad / ajuste acústico

MOQ

3000 unidades
Por modelo / por lote de producción

Certificación

Cumple con las normas RoHS y UL
Fiabilidad industrial garantizada

Especificaciones técnicas

El ECM-B4015AL38RC-L25 es una cápsula de micrófono omnidireccional de 4 mm que se suministra con cables preconectados de 25 mm, lo que ofrece una mayor flexibilidad y comodidad para su integración en una amplia gama de dispositivos de audio profesionales. Con un núcleo de micrófono de alta calidad fabricado a medida con tecnología de doble condensador, ofrece una resistencia superior a las interferencias, lo que garantiza un sonido claro y fiable en entornos ruidosos.

Con una gama de frecuencias de 50 Hz a 16 kHz, la cápsula captura audio con una claridad excepcional. Su sensibilidad de -38dB y su relación señal/ruido de 65dB la convierten en una opción excelente para aplicaciones de audio que exigen precisión, como equipos de radiodifusión, reconocimiento de voz y dispositivos de grabación de alta calidad. Los cables alargados de 25 mm están diseñados para dispositivos en los que se requiere una longitud de cableado adicional, proporcionando una mayor flexibilidad para diferentes configuraciones.

Circuito de prueba estándar

Condiciones de prueba: RL = 2,2kΩ, Vs = 3V, C = 1μF

Respuesta de frecuencia típica

La respuesta en frecuencia es plana de 50 Hz a 1 kHz, y luego disminuye gradualmente. La respuesta disminuye más bruscamente a partir de 2 kHz.

Dimensiones (UNIDAD: mm)

Dimensión de apariencia

La cápsula mide 4 mm de diámetro y 1,5 mm de altura. Presenta una malla antipolvo delantera sin puerto acústico trasero. Esta versión tiene un hilo de soldadura paralelo de 25 mm.

Pruebas de confiabilidad

Prueba de alta temperatura: Micrófono sometido a +80℃ durante 100 horas, seguido de 3 horas a temperatura ambiente.

Prueba de baja temperatura: Micrófono sometido a -40℃ durante 100 horas, seguido de 3 horas a temperatura ambiente.

Prueba de humedad y calor: Micrófono expuesto a +55℃ y humedad relativa 85% durante 100 horas, seguido de 3 horas a temperatura ambiente.

Prueba de choque térmico: Micrófono sometido a [+80℃ 0,5 H → temperatura ambiente 1 H → -40℃ 0,5 H → temperatura ambiente 1 H] durante 10 ciclos, luego expuesto a temperatura ambiente durante 3 horas.

Prueba de vibración: Micrófono sometido a dos horas de vibración en direcciones x, y, z con frecuencias de 10-55Hz y una amplitud de 1,52mm.

Prueba de caída: El micrófono se cayó 5 veces desde una altura de 1,0 metro sobre un suelo de mármol resbaladizo, sin embalaje, y todavía funciona normalmente.

Rango de temperatura de almacenamiento y funcionamiento: Adecuado para entornos que oscilan entre -35 ℃ y +60 ℃.

Proceso de muestreo

Confirmar los requisitos del cliente:

Revise la aplicación del producto, las especificaciones de la cápsula del micrófono, los escenarios de uso y las necesidades de calidad del sonido.

Recomendar y especificar:

Proporcione modelos de cápsulas de micrófono recomendados y especificaciones detalladas para la evaluación del cliente.

Provisión de muestras y pruebas:

Entregue muestras de micrófonos para pruebas y comentarios de los clientes.

Optimizar y finalizar:

Perfeccione el diseño del micrófono basándose en los comentarios recibidos, finalice las muestras y proceda a la producción en serie tras la aprobación de la calidad. de calidad.

Seguro de calidad

Realizar inspecciones por muestreo de los materiales entrantes para garantizar el cumplimiento de los requisitos de las normas.

Realizar auditorías de inspección para garantizar la estabilidad y el control de todo el proceso de fabricación.

Realizar inspecciones previas al envío para garantizar que los productos cumplan con los estándares de calidad establecidos.

Laboratorio Acústico

Prueba de ruido de fondo, sensibilidad, curva de respuesta de frecuencia e indicadores de direccionalidad.

Verificación del impacto de diferentes circuitos, dimensiones estructurales, materiales y procesos sobre los indicadores.

Pruebas de fiabilidad tanto en la fase de diseño de nuevos productos como en la fase de producción en serie.

Taller Automático

Utilizar líneas de producción totalmente automatizadas para garantizar una alta eficiencia y coherencia.

Equipado con instalaciones de última generación, incluido un taller libre de polvo de nivel 10.000.

Empleando un riguroso proceso de 21 pasos para garantizar la estabilidad del producto.
