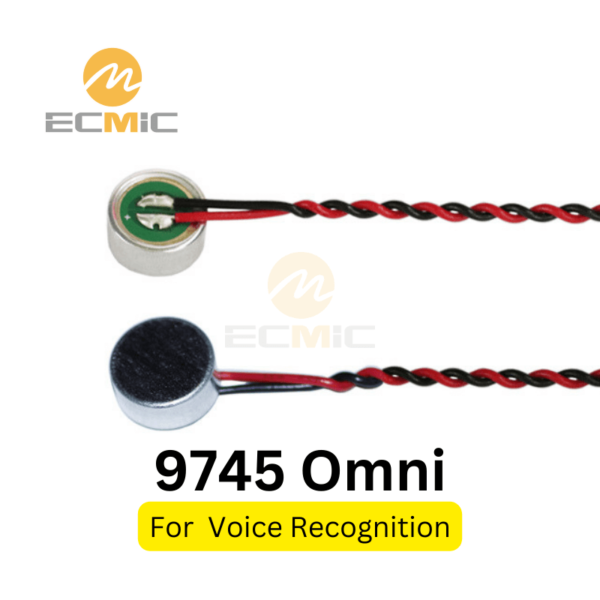

Inserto de micrófono electret con reconocimiento de voz de 9,7 mm con cables

9745 Micrófono electret con cable para reconocimiento de voz

9.7mm omnidirectional microphone capsule with pre-attached 100mm twisted leads and terminals for secure connections. For shorter leads, see 15mm lead version. For waterproof or standard versions, check IP67-rated model or no-lead model.

Modelo: ECM-B9745AL30RC-L100
Dimensiones: 9,7 × 4,5 milímetros
Directividad: Omnidireccional
Sensibilidad: -30dB±2
Impedancia: 2,2 KΩ
Relación S/N: 74dB
SPL máximo: 110dB
Tensión de funcionamiento: 2Vcc
Respuesta frecuente: 20Hz~20KHz

Etiquetas: #9.7mm #Equipo Conector #Wire

The ECM-B9745AL30RC-L100 is a 9.7 × 4.5 mm omnidirectional microphone capsule featuring pre-attached 100mm twisted leads and terminals for enhanced interference resistance and simplified assembly.

With a -30dB sensitivity and a wide frequency range of 20Hz to 16KHz, this capsule offers reliable long-distance sound capture. The Korean RF mic core ensures consistent performance, making it ideal for remote pickup systems and condenser microphones requiring stable wiring configurations.

Circuito de prueba estándar

Respuesta de frecuencia típica

Dimensión de apariencia

Descripción general del embalaje

Embalaje de cápsula de micrófono electret

Pruebas de confiabilidad

Prueba de alta temperatura: Micrófono sometido a +80℃ durante 100 horas, seguido de 3 horas a temperatura ambiente.
Prueba de baja temperatura: Micrófono sometido a -40℃ durante 100 horas, seguido de 3 horas a temperatura ambiente.
Prueba de humedad y calor: Micrófono expuesto a +55℃ y humedad relativa 85% durante 100 horas, seguido de 3 horas a temperatura ambiente.
Prueba de choque térmico: Micrófono sometido a [+80℃ 0,5 H → temperatura ambiente 1 H → -40℃ 0,5 H → temperatura ambiente 1 H] durante 10 ciclos, luego expuesto a temperatura ambiente durante 3 horas.
Prueba de vibración: Micrófono sometido a dos horas de vibración en direcciones x, y, z con frecuencias de 10-55Hz y una amplitud de 1,52mm.
Prueba de caída: El micrófono se cayó 5 veces desde una altura de 1,0 metro sobre un suelo de mármol resbaladizo, sin embalaje, y todavía funciona normalmente.
Rango de temperatura de almacenamiento y funcionamiento: Adecuado para entornos que oscilan entre -35 ℃ y +60 ℃.

Proceso de muestreo

1

Confirmar los requisitos del cliente:

Revise la aplicación del producto, las especificaciones de la cápsula del micrófono, los escenarios de uso y las necesidades de calidad del sonido.
2

Recomendar y especificar:

Proporcione modelos de cápsulas de micrófono recomendados y especificaciones detalladas para la evaluación del cliente.
3

Provisión de muestras y pruebas:

Entregue muestras de micrófonos para pruebas y comentarios de los clientes.
4

Optimizar y finalizar:

Perfeccione el diseño del micrófono basándose en los comentarios recibidos, finalice las muestras y proceda a la producción en serie tras la aprobación de la calidad. de calidad.

Nuestros Certificados

Certificados de fabricante de micrófonos ECMIC

Nuestra producción cumple las normas ISO 9001:2015 e ISO 14001:2015 y está adaptada para aplicaciones de automoción bajo la norma IATF 16949:2016, lo que garantiza una gestión integral de la calidad. Además, nuestros productos cumplen con los requisitos ROHS, CE y FCC.
