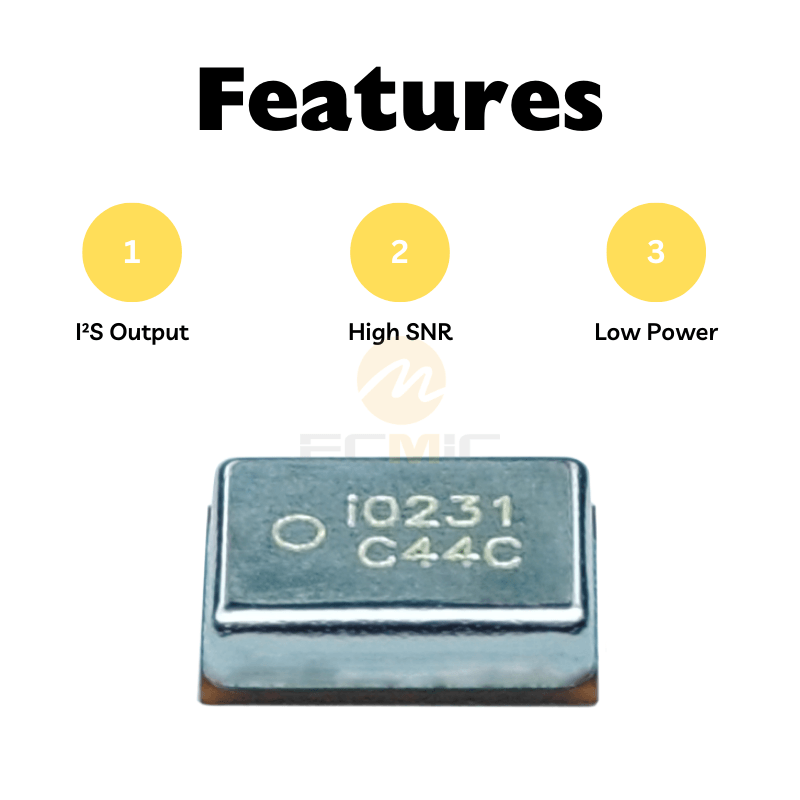

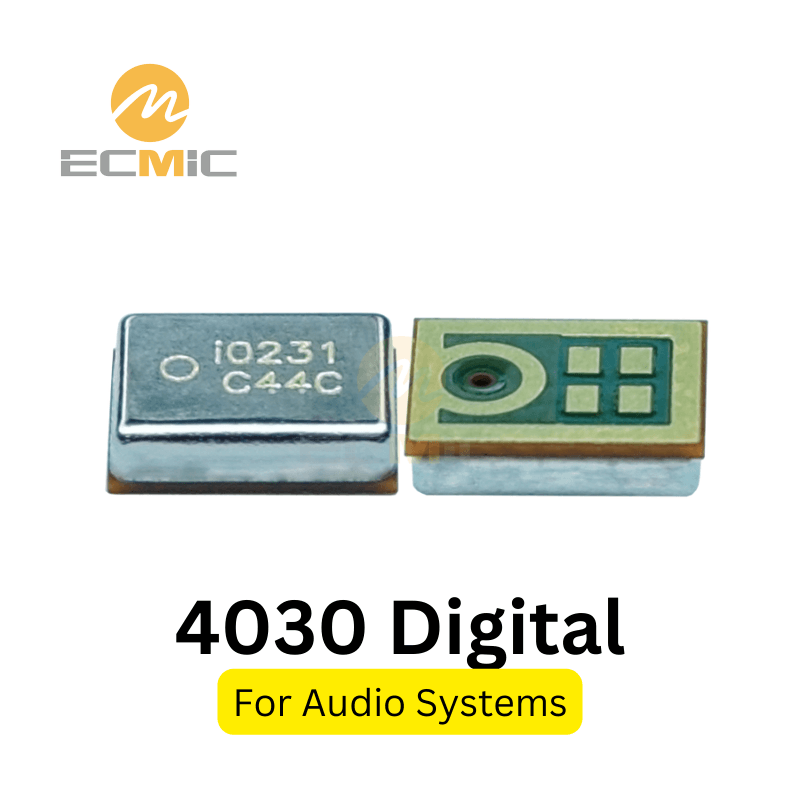

Micrófono MEMS con salida digital I²S – 4 × 3 × 1,1 mm

Micrófono MEMS digital I²S de alto rendimiento con una relación señal-ruido (SNR) de 64 dB, un rango dinámico (AOP) de 120 dB y una sensibilidad de -26 dBFS ±1 dB. Ideal para matrices de micrófonos, televisores inteligentes y sistemas de teleconferencia que requieren una sincronización precisa de los canales.

Modelo: ECM-M4030B261
Dimensiones: 4,00 × 3,00 × 1,10 milímetros
Directividad: Omnidireccional
Sensibilidad: -26 dB ± 1
Relación S/N: 64 dB
SPL máximo: 120 dB
Tensión de funcionamiento: 2 Vcc
Respuesta frecuente: 100 Hz ~ 10 kHz
Consumo de corriente: 750 μA

Solicitar información / Muestra

Indíquenos en qué fase se encuentra su proyecto. Nuestro equipo de ingeniería le responderá en consecuencia.

Plazo de entrega

Plazos de entrega: 1–3 semanas
Producción en serie: 2-4 semanas

Personalización

Asistencia técnica basada en aplicaciones
Estructura / sensibilidad / ajuste acústico

MOQ

5.700 unidades (1 rollo)
Por modelo / por lote de producción

Certificación

Cumple con las normas RoHS y UL
Fiabilidad industrial garantizada

Especificaciones técnicas

El ECM-M4030B261 es un micrófono MEMS de salida digital I²S de alto rendimiento con una relación señal-ruido (SNR) de 64 dB y una sensibilidad de -26 dBFS ±1 dB. Cuenta con un punto de sobrecarga acústica de 120 dB SPL, lo que garantiza una grabación sin distorsiones incluso en entornos con mucho ruido. El voltaje de funcionamiento oscila entre 1,65 V y 3,6 V, con un consumo de corriente típico de 750 μA. La interfaz I²S admite audio de 24 bits y simplifica la conexión directa a procesadores digitales. Con una tolerancia de sensibilidad de ±1 dB, permite crear conjuntos de micrófonos de alto rendimiento sin necesidad de calibrar el sistema.

Escenarios de aplicación

Matrices de micrófonos para televisores inteligentes y sistemas de teleconferencia que requieren una sincronización precisa de los canales.
Consolas de videojuegos y mandos a distancia, donde es esencial una captura de voz de alta calidad.
Dispositivos del Internet de las cosas (IoT) que requieren una captación de voz de campo lejano fiable con protección contra interferencias de radiofrecuencia.

Circuito de interfaz recomendado

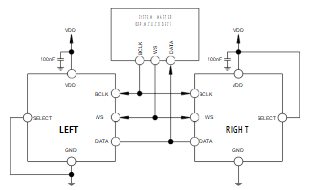

Circuito de prueba estándar

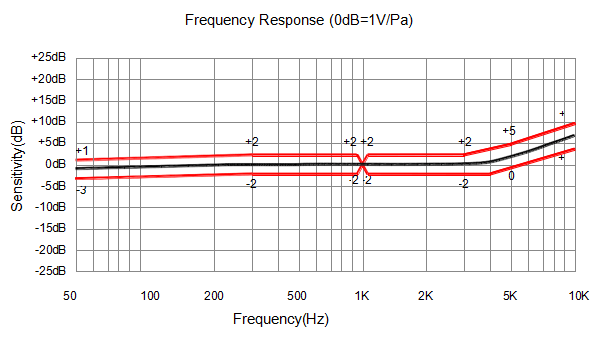

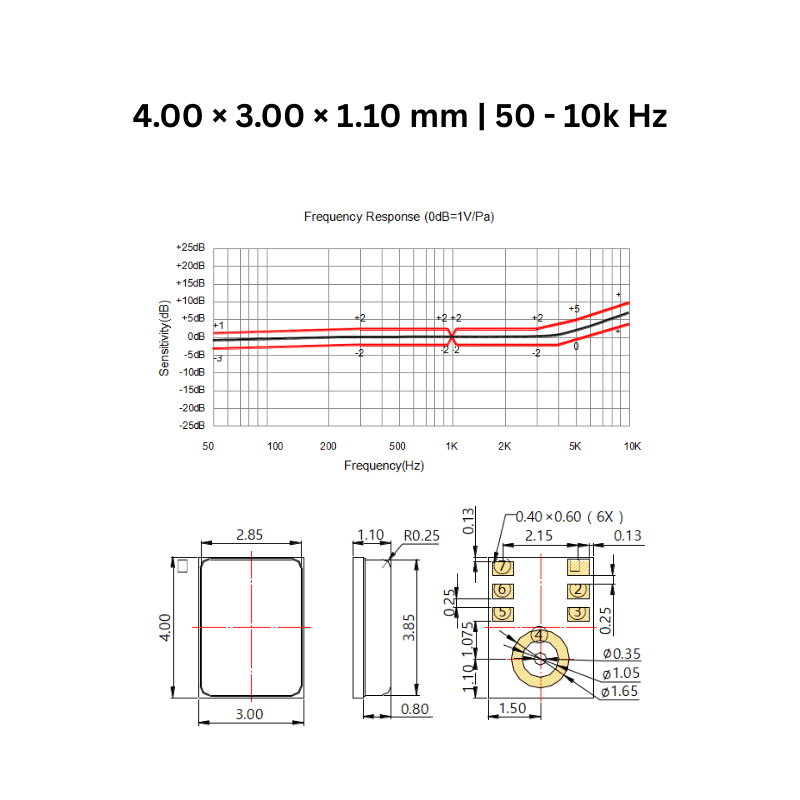

Curva de respuesta en frecuencia

Respuesta de frecuencia típica

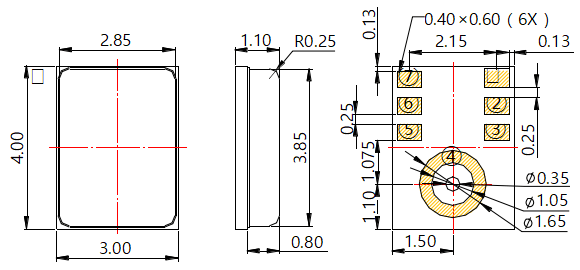

Dimensiones (UNIDAD: mm)

Dimensión de apariencia

Descripción general del embalaje

Utilice carretes y cinta portadora ESD para el embalaje.
Cantidad por bobina: 5.000 unidades.
Cada carrete va sellado en una bolsa antiestática a prueba de humedad.
Durante el proceso de embalaje se siguen estrictos procedimientos antiestáticos.
La etiqueta incluye el número de modelo, la cantidad, el número de lote y la fecha de fabricación.

Pruebas de confiabilidad

Choque térmico: 100 ciclos de choque térmico aire-aire de -40℃ a +100℃ con remojos de 15 minutos.

Sesgo de alta temperatura: Ambiente de +125 ℃ bajo polarización durante 1000 horas.

Sesgo de baja temperatura: Ambiente de -40 ℃ mientras está bajo polarización durante 1000 horas.

Sesgo de temperatura/humedad: Ambiente de humedad relativa de +85℃/85% mientras está bajo polarización durante 1000 horas.

Choque mecánico: 3 pulsos de 10.000g en las direcciones X, Y y Z.

Prueba de vibración: 10～60Hz: 0,35 mm; 60～500Hz: 5 g, 1 octava/min, Duración: 15 minutos por plano.

Prueba de caída: 1,5 metros de altura sobre una superficie de hormigón en tres direcciones mientras está en el embalaje.

Reflujo: 5 ciclos de reflujo con una temperatura máxima de +260℃.

Protección ESD: 150pF, 330Ohm, descarga de contacto ±2KV/descarga de aire ±4KV, 10 veces, aplicando voltaje a los pines de E/S.

Proceso de muestreo

Confirmar los requisitos del cliente:

Revise la aplicación del producto, las especificaciones de la cápsula del micrófono, los escenarios de uso y las necesidades de calidad del sonido.

Recomendar y especificar:

Proporcione modelos de cápsulas de micrófono recomendados y especificaciones detalladas para la evaluación del cliente.

Provisión de muestras y pruebas:

Entregue muestras de micrófonos para pruebas y comentarios de los clientes.

Optimizar y finalizar:

Perfeccione el diseño del micrófono basándose en los comentarios recibidos, finalice las muestras y proceda a la producción en serie tras la aprobación de la calidad. de calidad.

Seguro de calidad

Realizar inspecciones por muestreo de los materiales entrantes para garantizar el cumplimiento de los requisitos de las normas.

Realizar auditorías de inspección para garantizar la estabilidad y el control de todo el proceso de fabricación.

Realizar inspecciones previas al envío para garantizar que los productos cumplan con los estándares de calidad establecidos.

Laboratorio Acústico

Prueba de ruido de fondo, sensibilidad, curva de respuesta de frecuencia e indicadores de direccionalidad.

Verificación del impacto de diferentes circuitos, dimensiones estructurales, materiales y procesos sobre los indicadores.

Pruebas de fiabilidad tanto en la fase de diseño de nuevos productos como en la fase de producción en serie.

Taller Automático

Utilizar líneas de producción totalmente automatizadas para garantizar una alta eficiencia y coherencia.

Equipado con instalaciones de última generación, incluido un taller libre de polvo de nivel 10.000.

Empleando un riguroso proceso de 21 pasos para garantizar la estabilidad del producto.
