Cápsula de micrófono dinámico unidireccional de 14,5 mm

Cápsula de micrófono dinámica unidireccional compacta de 14,5 mm diseñada para auriculares de aviación, intercomunicadores, micrófonos de altavoz de radio bidireccional y micrófonos de intercomunicación de cuello de cisne dinámicos, que ofrece una captación de voz clara en entornos ruidosos.

Modelo: ECM-DM1458T200
Dimensiones: 14,5 × 7,5 milímetros
Peso: 2.85 g
Directividad: Unidireccional
Sensibilidad: -65 dB ± 3
Impedancia: 150 Ω, 200 Ω, 250 Ω, 600 Ω
Respuesta frecuente: 100 Hz ~ 9000 Hz

Solicitar información / Muestra

Indíquenos en qué fase se encuentra su proyecto. Nuestro equipo de ingeniería le responderá en consecuencia.

Plazo de entrega

Plazos de entrega: 1–3 semanas
Producción en serie: 2-4 semanas

Personalización

Asistencia técnica basada en aplicaciones
Estructura / sensibilidad / ajuste acústico

MOQ

3000 unidades
Por modelo / por lote de producción

Certificación

Cumple con las normas RoHS y UL
Fiabilidad industrial garantizada

Especificaciones técnicas

El ECM-DM1458T200 presenta un patrón de captación unidireccional combinado con una curva de respuesta de frecuencia personalizada optimizada para la claridad de la voz entre 100 Hz y 9 kHz. Esta combinación mejora la inteligibilidad de la voz al tiempo que reduce eficazmente el ruido de fondo, por lo que es ideal para micrófonos de auriculares de aviación, sistemas de intercomunicación y dispositivos de comunicación resistentes.

Con opciones de impedancia seleccionables de 150Ω a 600Ω, esta cápsula compacta de 14,5 × 7,5 mm se integra fácilmente en diversos sistemas de audio que requieren un rendimiento fiable y constante en entornos difíciles.

Despiece y lista de piezas

ECM-DM1458T200 Despiece: 8 componentes clave, incluidos el diafragma, la bobina móvil y el conjunto magnético

Descomposición estructural que muestra la esponja, la cubierta, el diafragma, la bobina, el acero magnético, las ollas de hierro, el soporte y el conjunto de placa de circuito impreso.

Curva de respuesta en frecuencia

ECM-DM1458T200 Respuesta en frecuencia: centrada principalmente en el rango de 100 Hz a 9 kHz

La respuesta en frecuencia se centra principalmente en la gama de 100 Hz a 9 kHz.

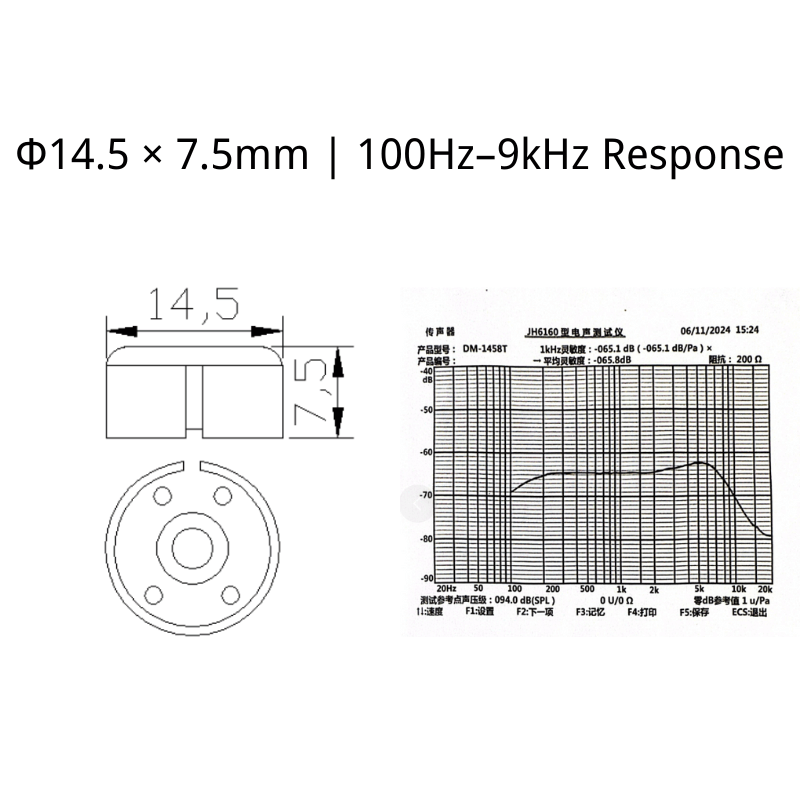

Dimensiones (UNIDAD: mm)

ECM-DM1458T200 Dimensiones: Φ14,5×7,5mm altavoz dinámico compacto

Diseño compacto de la carcasa de Φ14,5×7,5 mm.

Descripción general del embalaje

Envasado en bandejas de espuma protectoras con compartimentos individuales.
En cada compartimento caben unas 4 cápsulas de micrófono.
Cada cápsula está sellada en una bolsa protectora resistente al polvo y la humedad.
Cada caja suele contener aproximadamente 2.000 unidades de micrófono.

Pruebas de confiabilidad

Prueba de alta temperatura: Micrófono sometido a +60℃ ±3℃ durante 96 horas con una humedad de 20-50%, seguido de 6 horas de temperatura normal.

Prueba de baja temperatura: Micrófono sometido a -25℃ ±3℃ durante 96 horas con una humedad de 20-50%, seguido de 6 horas de temperatura normal.

Prueba de humedad: Micrófono expuesto a 40 ℃ y humedad relativa de 90-95% durante 96 horas, seguido de 6 horas de temperatura normal.

Prueba de ciclo de temperatura: Micrófono sometido a cambios rápidos de temperatura desde temperatura normal a +60℃ ±3℃ durante 1 hora (temperatura normal durante 3 horas) y luego a -25℃ ±3℃ durante 1 hora (temperatura normal durante 3 horas).

Estabilidad de sensibilidad: La sensibilidad se mantiene dentro de ±3dB de la sensibilidad inicial después de cada prueba ambiental.

Proceso de muestreo

Confirmar los requisitos del cliente:

Revise la aplicación del producto, las especificaciones de la cápsula del micrófono, los escenarios de uso y las necesidades de calidad del sonido.

Recomendar y especificar:

Proporcione modelos de cápsulas de micrófono recomendados y especificaciones detalladas para la evaluación del cliente.

Provisión de muestras y pruebas:

Entregue muestras de micrófonos para pruebas y comentarios de los clientes.

Optimizar y finalizar:

Perfeccione el diseño del micrófono basándose en los comentarios recibidos, finalice las muestras y proceda a la producción en serie tras la aprobación de la calidad. de calidad.

Seguro de calidad

Realizar inspecciones por muestreo de los materiales entrantes para garantizar el cumplimiento de los requisitos de las normas.

Realizar auditorías de inspección para garantizar la estabilidad y el control de todo el proceso de fabricación.

Realizar inspecciones previas al envío para garantizar que los productos cumplan con los estándares de calidad establecidos.

Laboratorio Acústico

Prueba de ruido de fondo, sensibilidad, curva de respuesta de frecuencia e indicadores de direccionalidad.

Verificación del impacto de diferentes circuitos, dimensiones estructurales, materiales y procesos sobre los indicadores.

Pruebas de fiabilidad tanto en la fase de diseño de nuevos productos como en la fase de producción en serie.

Taller Automático

Utilizar líneas de producción totalmente automatizadas para garantizar una alta eficiencia y coherencia.

Equipado con instalaciones de última generación, incluido un taller libre de polvo de nivel 10.000.

Empleando un riguroso proceso de 21 pasos para garantizar la estabilidad del producto.
