Cápsula de micrófono dinámico resistente al agua para intercomunicadores VHF marinos

Cápsula de micrófono dinámico unidireccional impermeable de 31,5 × 16,2 mm para intercomunicadores VHF marinos, que ofrece una captación clara de la voz en entornos ruidosos y húmedos.

Modelo: ECM-DMP-21F
Dimensiones: 31,5 × 16,2 milímetros
Peso: 18,5 g
Directividad: Unidireccional
Sensibilidad: -60 dB ± 3
Impedancia: 200 Ω
Respuesta frecuente: 100 Hz ~ 8 kHz

Solicitar información / Muestra

Indíquenos en qué fase se encuentra su proyecto. Nuestro equipo de ingeniería le responderá en consecuencia.

Plazo de entrega

Plazos de entrega: 1–3 semanas
Producción en serie: 2-4 semanas

Personalización

Asistencia técnica basada en aplicaciones
Estructura / sensibilidad / ajuste acústico

MOQ

3000 unidades
Por modelo / por lote de producción

Certificación

Cumple con las normas RoHS y UL
Fiabilidad industrial garantizada

Especificaciones técnicas

El ECM-DMP-21F es una cápsula de micrófono dinámico unidireccional resistente al agua diseñada para intercomunicadores VHF marinos y dispositivos de comunicación para exteriores resistentes. Cuenta con un patrón de captación unidireccional con una respuesta de frecuencia optimizada para una voz clara entre 100 Hz y 8 kHz, lo que garantiza una transmisión de voz inteligible incluso en condiciones ruidosas o húmedas.

Fabricado con componentes resistentes a la humedad y una carcasa sellada, el ECM-DMP-21F ofrece un rendimiento impermeable fiable. Su formato compacto de 31,5 × 16,2 mm y su impedancia de salida de 200 Ω facilitan su integración en diversos sistemas de intercomunicación marinos y para exteriores que requieren durabilidad, estabilidad y una claridad de voz constante.

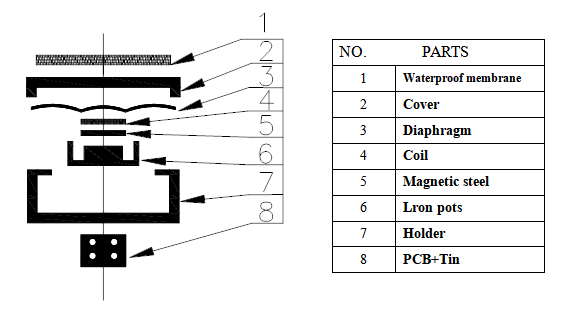

Despiece y lista de piezas

Vista detallada del ECM-DMP-21F: componentes clave, incluyendo esponja impermeable, diafragma, bobina, conjunto magnético y soporte.

Descomposición estructural que muestra la esponja impermeable, la cubierta protectora, el diafragma, la bobina, el acero magnético, las ollas de hierro, el soporte y el conjunto de PCB.

Curva de respuesta en frecuencia

ECM-DMP-21F Respuesta de frecuencia: centrada principalmente en el rango de 100 Hz a 8 kHz para optimizar la claridad del habla.

Respuesta de frecuencia centrada en el rango de 100 Hz a 8 kHz para una claridad de voz optimizada.

Dimensiones (UNIDAD: mm)

ECM-DMP-21F Dimensiones: cápsula de micrófono dinámico compacta e impermeable de 31,5 × 16,2 mm.

Diseño compacto de carcasa impermeable de 31,5 × 16,2 mm.

Pruebas de confiabilidad

Prueba de alta temperatura: Micrófono sometido a +60℃ ±3℃ durante 96 horas con una humedad de 20-50%, seguido de 6 horas de temperatura normal.

Prueba de baja temperatura: Micrófono sometido a -25℃ ±3℃ durante 96 horas con una humedad de 20-50%, seguido de 6 horas de temperatura normal.

Prueba de humedad: Micrófono expuesto a 40 ℃ y humedad relativa de 90-95% durante 96 horas, seguido de 6 horas de temperatura normal.

Prueba de ciclo de temperatura: Micrófono sometido a cambios rápidos de temperatura desde temperatura normal a +60℃ ±3℃ durante 1 hora (temperatura normal durante 3 horas) y luego a -25℃ ±3℃ durante 1 hora (temperatura normal durante 3 horas).

Estabilidad de sensibilidad: La sensibilidad se mantiene dentro de ±3dB de la sensibilidad inicial después de cada prueba ambiental.

Proceso de muestreo

Confirmar los requisitos del cliente:

Revise la aplicación del producto, las especificaciones de la cápsula del micrófono, los escenarios de uso y las necesidades de calidad del sonido.

Recomendar y especificar:

Proporcione modelos de cápsulas de micrófono recomendados y especificaciones detalladas para la evaluación del cliente.

Provisión de muestras y pruebas:

Entregue muestras de micrófonos para pruebas y comentarios de los clientes.

Optimizar y finalizar:

Perfeccione el diseño del micrófono basándose en los comentarios recibidos, finalice las muestras y proceda a la producción en serie tras la aprobación de la calidad. de calidad.

Seguro de calidad

Realizar inspecciones por muestreo de los materiales entrantes para garantizar el cumplimiento de los requisitos de las normas.

Realizar auditorías de inspección para garantizar la estabilidad y el control de todo el proceso de fabricación.

Realizar inspecciones previas al envío para garantizar que los productos cumplan con los estándares de calidad establecidos.

Laboratorio Acústico

Prueba de ruido de fondo, sensibilidad, curva de respuesta de frecuencia e indicadores de direccionalidad.

Verificación del impacto de diferentes circuitos, dimensiones estructurales, materiales y procesos sobre los indicadores.

Pruebas de fiabilidad tanto en la fase de diseño de nuevos productos como en la fase de producción en serie.

Taller Automático

Utilizar líneas de producción totalmente automatizadas para garantizar una alta eficiencia y coherencia.

Equipado con instalaciones de última generación, incluido un taller libre de polvo de nivel 10.000.

Empleando un riguroso proceso de 21 pasos para garantizar la estabilidad del producto.
