Elemento microfonico unidirezionale a condensatore Electret da 9,7 mm per conferenze wireless

Elemento microfonico a condensatore electret unidirezionale per conferenze wireless da 9,7 mm

L'ECM-770 è una capsula microfonica unidirezionale da 9,7 × 5 mm progettata per applicazioni quali microfoni da conferenza e microfoni da bavero. Con una sensibilità di -38dB±2 e un rapporto segnale/rumore di 60dB, garantisce una cattura chiara del suono per prestazioni audio di alta qualità.

🚫 Solo vendite dirette in fabbrica - nessuna vendita al dettaglio.
Si applicano quantità minime d'ordine (MOQ).
Per marchi audio e OEM
📞 Contattateci per ordini e richieste.

🧪 Campione

Gratuito (modelli standard) + spedizione

🧭 Ordine di prova

A partire da 200 pezzi (solo per il primo ordine)

📦 MOQ

5.000 pezzi (sono ammessi modelli misti)

Modello: ECM-770
Dimensioni: 9.7 × 5 mm
Direzionalità: Unidirezionale
Sensibilità: -38dB±2
Impedenza: 680Ω
Rapporto S/N: 60dB
SPL massimo: 110dB
Tensione di funzionamento: 1,5 Vdc
Risposta in frequenza: 100Hz~16KHz

Tag: Elettrete da 9,7 mm Microfoni per conferenze Pad a saldare Electret

Specifiche tecniche

La nostra testa microfonica monodirezionale 9750 è dotata di doppi condensatori e sfere magnetiche anti-interferenza per schermare efficacemente le interferenze RF. Utilizza un JFET RF coreano di alta qualità, che garantisce prestazioni stabili e affidabili.

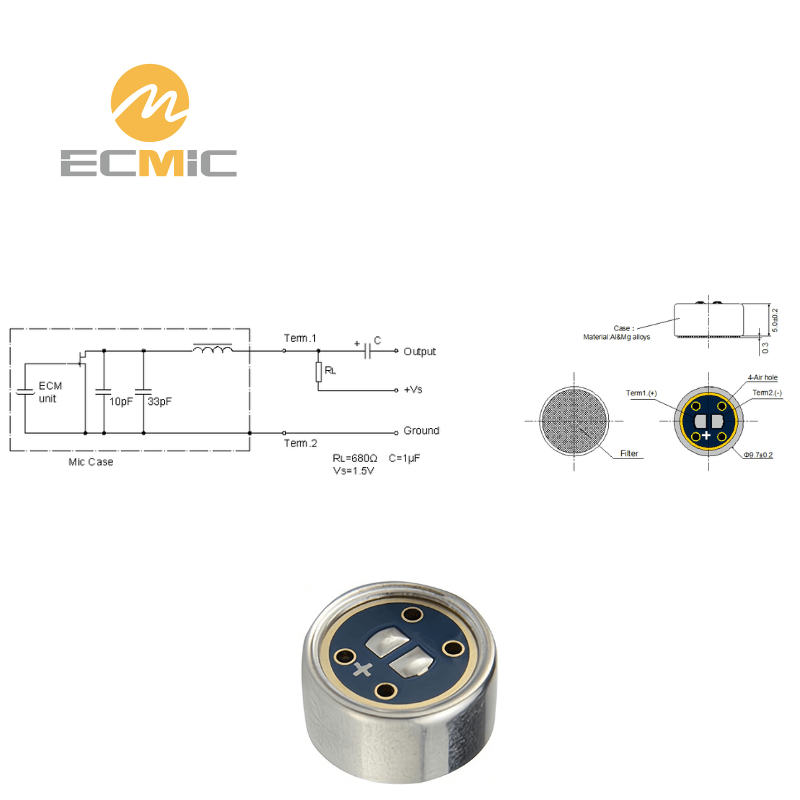

Circuito di prova standard

Circuito di test standard ECM-770: Carico 680Ω, alimentazione 1,5 V, uscita 1μF

Testato con una resistenza di carico da 680Ω, alimentazione da 1,5 V CC e condensatore di accoppiamento da 1μF.

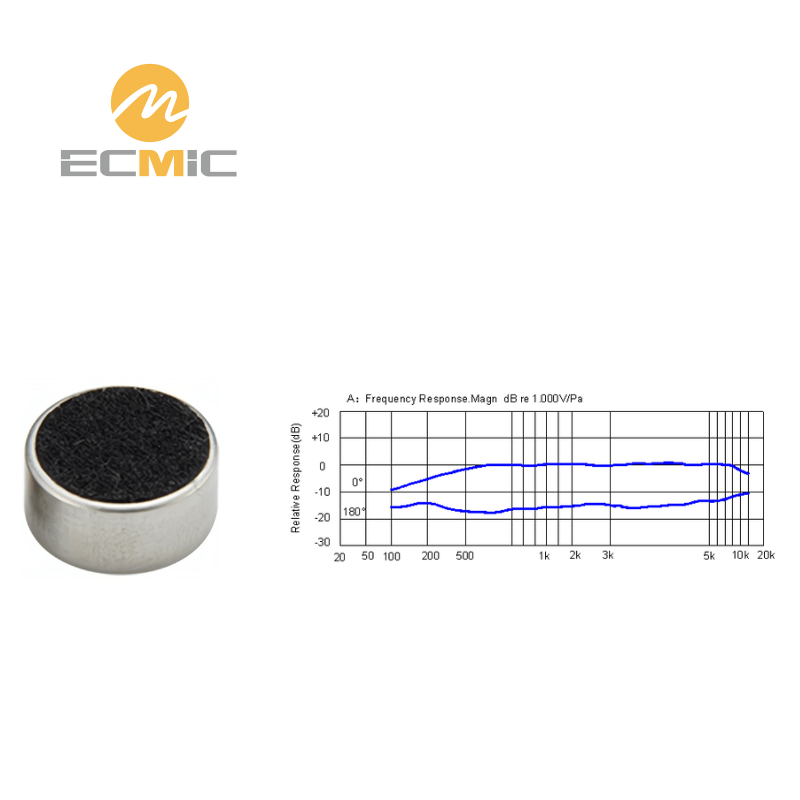

Risposta in frequenza tipica

Curva di risposta in frequenza dell'ECM-770

La risposta in frequenza aumenta da 100Hz a 500Hz, poi rimane relativamente piatta fino a circa 8kHz, dove inizia a diminuire.

Dimensioni (UNITÀ: mm)

Dimensioni di ECM-770: Φ9,7×5 mm

Capsula compatta di Φ9,7 × 5mm, dotata di una rete antipolvere anteriore e di un ingresso acustico posteriore.

Panoramica dell'imballaggio

Confezione della capsula del microfono a elettrete

Imballaggio standard: 100 pezzi per scatola piccola.
10 scatole piccole (1.000 pezzi) sono riunite in un cartone medio.
Diversi cartoni medi vengono ulteriormente imballati in un grande cartone esterno.
I microfoni a pin sono protetti da schiuma all'interno della piccola scatola.
Altri tipi sono imballati direttamente o sigillati in sacchetti antistatici.

Test di affidabilità

Test ad alta temperatura: Microfono sottoposto a +80℃ per 100 ore, seguite da 3 ore a temperatura ambiente.

Test a bassa temperatura: Microfono sottoposto a -40℃ per 100 ore, seguito da 3 ore a temperatura ambiente.

Test di umidità e calore: Microfono esposto a +55℃ e 85% di umidità relativa per 100 ore, seguite da 3 ore a temperatura ambiente.

Test di shock termico: Microfono sottoposto a [+80℃ 0,5H → temp. ambiente 1H → -40℃ 0,5H → temp. ambiente 1H] per 10 cicli, quindi esposto a temperatura ambiente per 3 ore.

Test di vibrazione: Microfono sottoposto a due ore di vibrazioni nelle direzioni x, y e z con frequenze di 10-55 Hz e ampiezza di 1,52 mm.

Test di caduta: Il microfono è caduto 5 volte da un'altezza di 1,0 metri su un pavimento di marmo scivoloso, senza imballaggio, e funziona ancora normalmente.

Intervallo di temperatura di stoccaggio e di esercizio: Adatto per ambienti da -35℃ a +60℃.

Processo di campionamento

Confermare i requisiti del cliente:

Esaminare l'applicazione del prodotto, le specifiche della capsula del microfono, gli scenari di utilizzo e le esigenze di qualità del suono.

Raccomandare e specificare:

Fornire i modelli di capsule microfoniche consigliati e le specifiche dettagliate per la valutazione del cliente.

Fornitura di campioni e test:

Consegnare campioni di microfono per i test e i feedback dei clienti.

Ottimizzare e finalizzare:

Perfezionare il progetto del microfono in base al feedback, finalizzare i campioni e procedere alla produzione di massa dopo l'approvazione della qualità. qualità.

Garanzia di qualità

Esecuzione di ispezioni a campione dei materiali in entrata per garantire la conformità ai requisiti standard. requisiti standard.

Esecuzione di verifiche ispettive per garantire la stabilità e il controllo dell'intero processo di produzione. processo di produzione.

Condurre ispezioni pre-spedizione per garantire che i prodotti soddisfino gli standard di qualità stabiliti. standard di qualità.

Laboratorio di acustica

Test del rumore di fondo, della sensibilità, della curva di risposta in frequenza e degli indicatori di direzionalità. indicatori.

Verifica dell'impatto di diversi circuiti, dimensioni strutturali, materiali e processi sugli indicatori. processi sugli indicatori.

Test di affidabilità sia nella fase di progettazione del nuovo prodotto sia nella fase di produzione di massa. produzione di massa.

Officina automatica

Utilizzando linee di produzione completamente automatizzate per garantire un'elevata efficienza e coerenza.

Dotato di strutture all'avanguardia, tra cui un'officina a 10.000 livelli priva di polvere. officina.

Impiegando un rigoroso processo in 21 fasi per garantire la stabilità del prodotto.
