Capsula microfonica per cuffie broadcast 6 mm

Capsula microfonica per cuffie broadcast da 6 mm

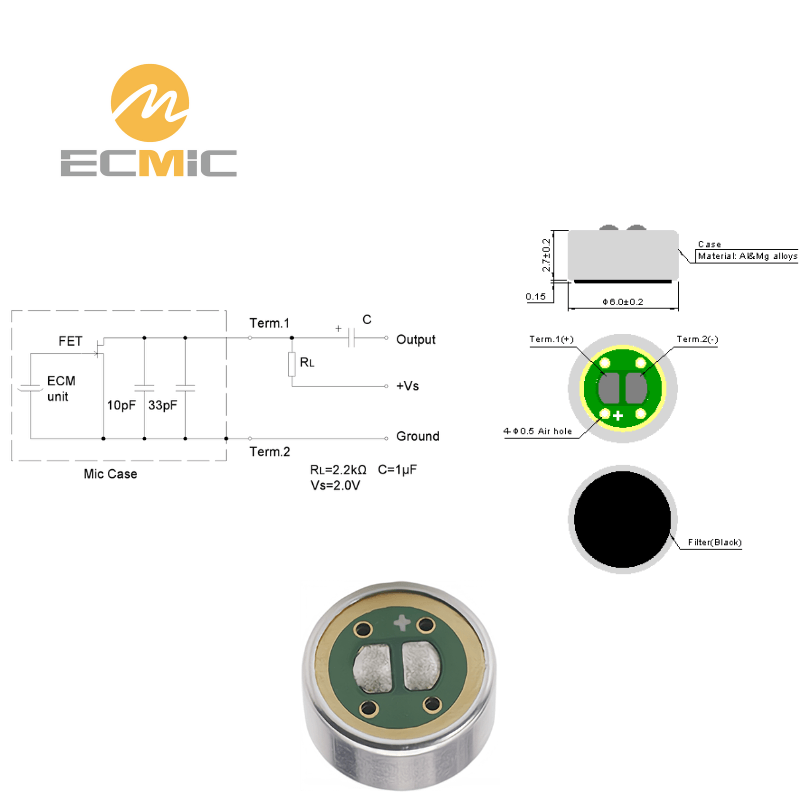

ECM-B6027UL-906 microphone circuit diagram and dimensions, showing key components and size

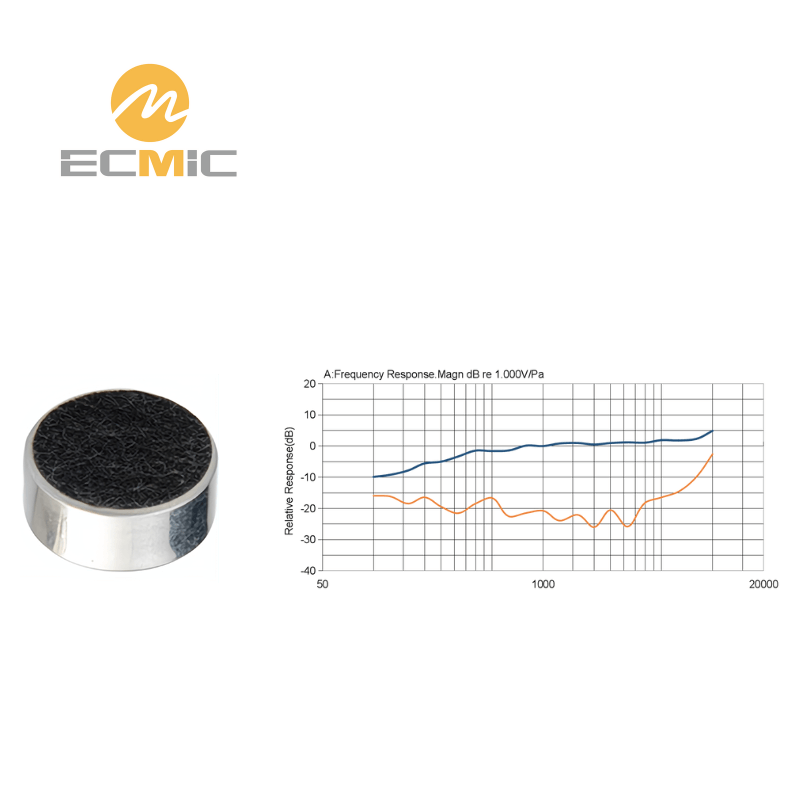

ECM-B6027UL-906 microphone frequency response chart, showing sensitivity and performance across the frequency range

Microfoni ECMIC Fabbrica di 12.000 m² con una produzione mensile di oltre 6 milioni di unità e certificazioni ISO/CE

Panoramica della linea di produzione automatizzata dei microfoni ECMIC, che mostra il processo di assemblaggio e controllo qualità

L'ECM-B6027UL-906 è una capsula microfonica unidirezionale da 6 × 2,7 mm progettata per le cuffie sul set e per le cuffie di produzione. Con una sensibilità di -35dB±2 e un rapporto segnale/rumore di 60dB, garantisce una trasmissione audio chiara in vari scenari di trasmissione. Ideale per le cuffie sul set e per le applicazioni di produzione.

🚫 Solo vendite dirette in fabbrica - nessuna vendita al dettaglio.
Si applicano quantità minime d'ordine (MOQ).
Per marchi audio e OEM
📞 Contattateci per ordini e richieste.

🧪 Campione

Gratuito (modelli standard) + spedizione

🧭 Ordine di prova

A partire da 200 pezzi (solo per il primo ordine)

📦 MOQ

5.000 pezzi (sono ammessi modelli misti)

Modello: ECM-B6027UL-906
Dimensioni: 6 × 2.7 mm
Direzionalità: Unidirezionale
Sensibilità: -35 dB ± 2
Impedenza: 2,2 kΩ
Rapporto S/N: 60 dB
SPL massimo: 110 dB
Tensione di funzionamento: 2 Vdc
Risposta in frequenza: 100 Hz ~ 16 kHz
Consumo di corrente: 500 μA

Tag: Elettrete da 6 mm Microfoni per conferenze Pad a saldare Electret

Specifiche tecniche

Dotata di un nucleo microfonico cardioide di alta qualità con un'ampia risposta in frequenza, la testina microfonica 6027 eccelle nella cancellazione del rumore e nella resistenza alle interferenze, assicurando un'acquisizione audio chiara.

Circuito di prova standard

Circuito di test ECM-B6027UL: polarizzazione 2,2kΩ, alimentazione 2V, uscita 1μF

Resistenza di polarizzazione da 2,2kΩ, alimentazione da 2V, condensatore di uscita da 1μF. Ottimizzato per applicazioni vocali.

Risposta in frequenza tipica

ECM-B6027UL Risposta in frequenza: 100Hz-16kHz curva ascendente

Risposta a curva ascendente 100Hz-16kHz.

Dimensioni (unità: mm)

ECM-B6027UL Dimensioni: Φ6×2,7 mm con rete antipolvere anteriore e porta acustica posteriore

Φ6×2,7 mm con rete antipolvere anteriore e porta acustica posteriore.

Panoramica dell'imballaggio

Confezione della capsula del microfono a elettrete

Imballaggio standard: 100 pezzi per scatola piccola.
10 scatole piccole (1.000 pezzi) sono riunite in un cartone medio.
Diversi cartoni medi vengono ulteriormente imballati in un grande cartone esterno.
I microfoni a pin sono protetti da schiuma all'interno della piccola scatola.
Altri tipi sono imballati direttamente o sigillati in sacchetti antistatici.

Test di affidabilità

Test ad alta temperatura: Microfono sottoposto a +80℃ per 100 ore, seguite da 3 ore a temperatura ambiente.

Test a bassa temperatura: Microfono sottoposto a -40℃ per 100 ore, seguito da 3 ore a temperatura ambiente.

Test di umidità e calore: Microfono esposto a +55℃ e 85% di umidità relativa per 100 ore, seguite da 3 ore a temperatura ambiente.

Test di shock termico: Microfono sottoposto a [+80℃ 0,5H → temp. ambiente 1H → -40℃ 0,5H → temp. ambiente 1H] per 10 cicli, quindi esposto a temperatura ambiente per 3 ore.

Test di vibrazione: Microfono sottoposto a due ore di vibrazioni nelle direzioni x, y e z con frequenze di 10-55 Hz e ampiezza di 1,52 mm.

Test di caduta: Il microfono è caduto 5 volte da un'altezza di 1,0 metri su un pavimento di marmo scivoloso, senza imballaggio, e funziona ancora normalmente.

Intervallo di temperatura di stoccaggio e di esercizio: Adatto per ambienti da -35℃ a +60℃.

Processo di campionamento

Confermare i requisiti del cliente:

Esaminare l'applicazione del prodotto, le specifiche della capsula del microfono, gli scenari di utilizzo e le esigenze di qualità del suono.

Raccomandare e specificare:

Fornire i modelli di capsule microfoniche consigliati e le specifiche dettagliate per la valutazione del cliente.

Fornitura di campioni e test:

Consegnare campioni di microfono per i test e i feedback dei clienti.

Ottimizzare e finalizzare:

Perfezionare il progetto del microfono in base al feedback, finalizzare i campioni e procedere alla produzione di massa dopo l'approvazione della qualità. qualità.

Garanzia di qualità

Esecuzione di ispezioni a campione dei materiali in entrata per garantire la conformità ai requisiti standard. requisiti standard.

Esecuzione di verifiche ispettive per garantire la stabilità e il controllo dell'intero processo di produzione. processo di produzione.

Condurre ispezioni pre-spedizione per garantire che i prodotti soddisfino gli standard di qualità stabiliti. standard di qualità.

Laboratorio di acustica

Test del rumore di fondo, della sensibilità, della curva di risposta in frequenza e degli indicatori di direzionalità. indicatori.

Verifica dell'impatto di diversi circuiti, dimensioni strutturali, materiali e processi sugli indicatori. processi sugli indicatori.

Test di affidabilità sia nella fase di progettazione del nuovo prodotto sia nella fase di produzione di massa. produzione di massa.

Officina automatica

Utilizzando linee di produzione completamente automatizzate per garantire un'elevata efficienza e coerenza.

Dotato di strutture all'avanguardia, tra cui un'officina a 10.000 livelli priva di polvere. officina.

Impiegando un rigoroso processo in 21 fasi per garantire la stabilità del prodotto.
