Capsula microfonica electret impermeabile omnidirezionale da 6 mm con conduttori a filo

Capsula microfonica per interviste wireless impermeabile da 6 mm con cavi

Capsula microfonica wireless impermeabile per interviste con cavi da 6 mm

Schema e dimensioni del circuito del microfono ECM-B6027AL30-L100DFS, con indicazione dei componenti chiave e delle dimensioni

Grafico della risposta in frequenza del microfono ECM-B6027AL30-L100DFS, che mostra la sensibilità e le prestazioni nell'intera gamma di frequenze

Microfoni ECMIC Fabbrica di 12.000 m² con una produzione mensile di oltre 6 milioni di unità e certificazioni ISO/CE

Panoramica della linea di produzione automatizzata dei microfoni ECMIC, che mostra il processo di assemblaggio e controllo qualità

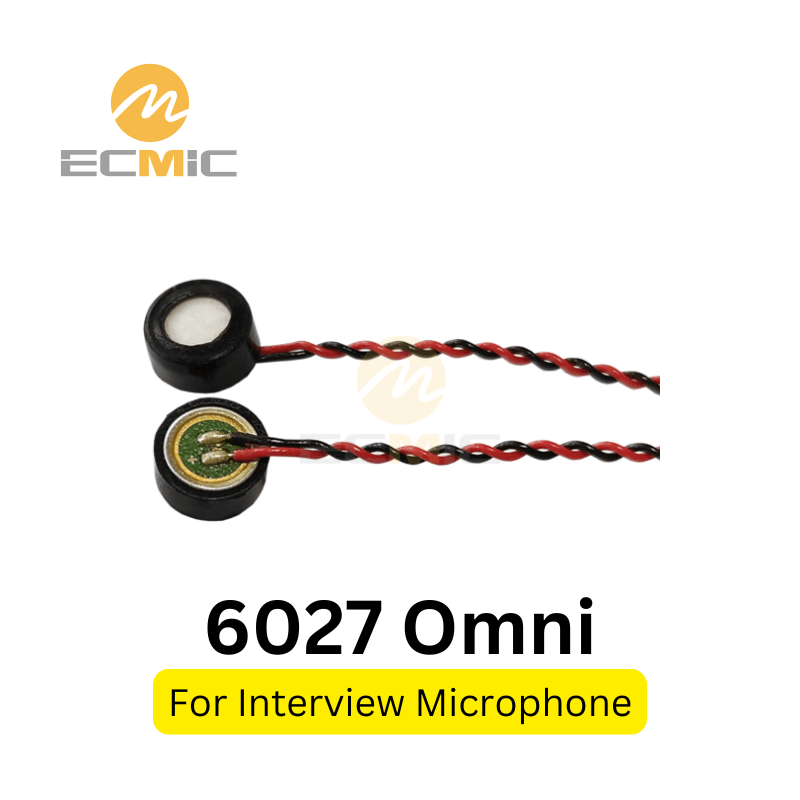

Robusta capsula microfonica omnidirezionale impermeabile da 6 mm con cavi a doppino schermati e terminali pre-saldati. Ideale per l'acquisizione audio all'aperto in sistemi di sicurezza, pali intelligenti, chioschi e altre applicazioni integrate. Vedere il ECM-B6027AL30RC per una versione senza caratteristiche di impermeabilità.

Modello: ECM-B6027AL30-L100DFS
Dimensioni: 6 × 2.7 mm
Direzionalità: Omnidirezionale
Sensibilità: -30 dB ± 2
Impedenza: 2,2 kΩ
Rapporto S/N: 70 dB
SPL massimo: 100 dB
Tensione di funzionamento: 2 Vdc
Risposta in frequenza: 50 Hz ~ 8000 Hz
Consumo di corrente: 500 μA

Richiesta di informazioni/campione

Comunicateci la fase del vostro progetto. Il nostro team di ingegneri risponderà di conseguenza.

Tempi di consegna

Campioni: 1-3 settimane
Produzione di massa: 2-4 settimane

Personalizzazione

Supporto ingegneristico basato sulle applicazioni
Struttura / sensibilità / sintonia acustica

MOQ

3.000 pezzi
Per modello / per lotto di produzione

Certificazione

Conforme a RoHS e UL
Affidabilità industriale garantita

Specifiche tecniche

Il B6027AL30-L100DFS è una robusta capsula microfonica omnidirezionale impermeabile da 6 mm, progettata per l'acquisizione audio all'aperto nei sistemi embedded. Con una sensibilità di -30 dB e un rapporto segnale/rumore di 74 dB, offre prestazioni sonore chiare e coerenti in una gamma di frequenza compresa tra 20 Hz e 8000 Hz, rendendolo ideale per il monitoraggio ambientale generale e la ripresa della voce in condizioni esterne.

Progettata per durare nel tempo, questa capsula integra una rete di protezione impermeabile per garantire prestazioni affidabili in ambienti umidi o bagnati. I conduttori a doppie coppie schermate da 100 mm con terminali pre-attaccati garantiscono una forte resistenza alle EMI e una comoda integrazione con i gruppi di circuiti stampati. Le applicazioni più comuni includono telecamere di sicurezza, pali intelligenti, chioschi all'aperto e altri dispositivi elettronici vocali per esterni.

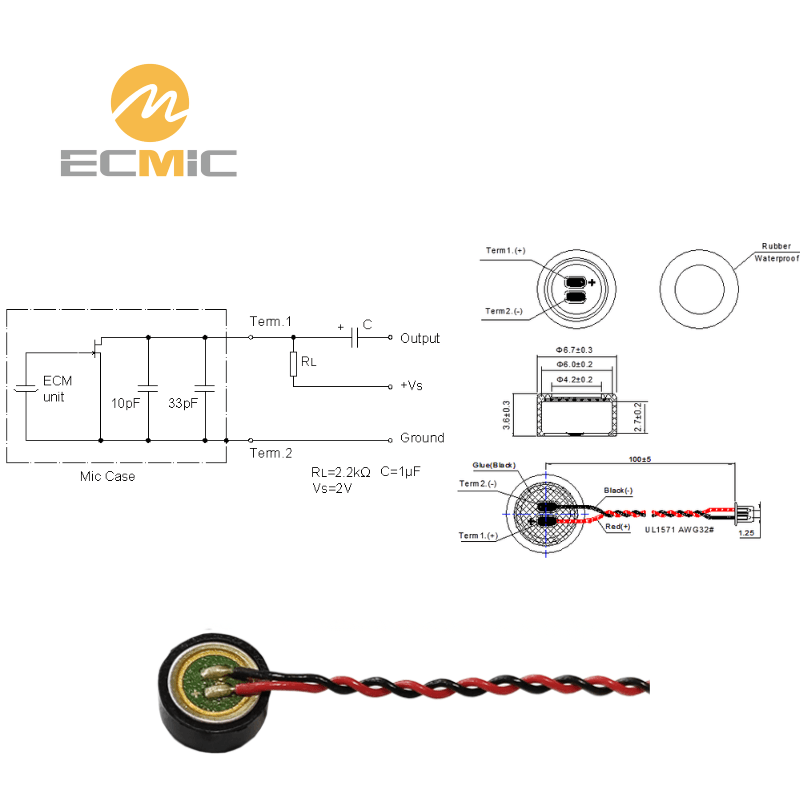

Circuito di prova standard

ECM-B6027AL30-L100DFC Circuito di test standard: polarizzazione 2,2kΩ, alimentazione 2V, uscita 1μF

Testato con una resistenza di polarizzazione da 2,2kΩ, alimentazione a 2V CC e condensatore di uscita da 1μF.

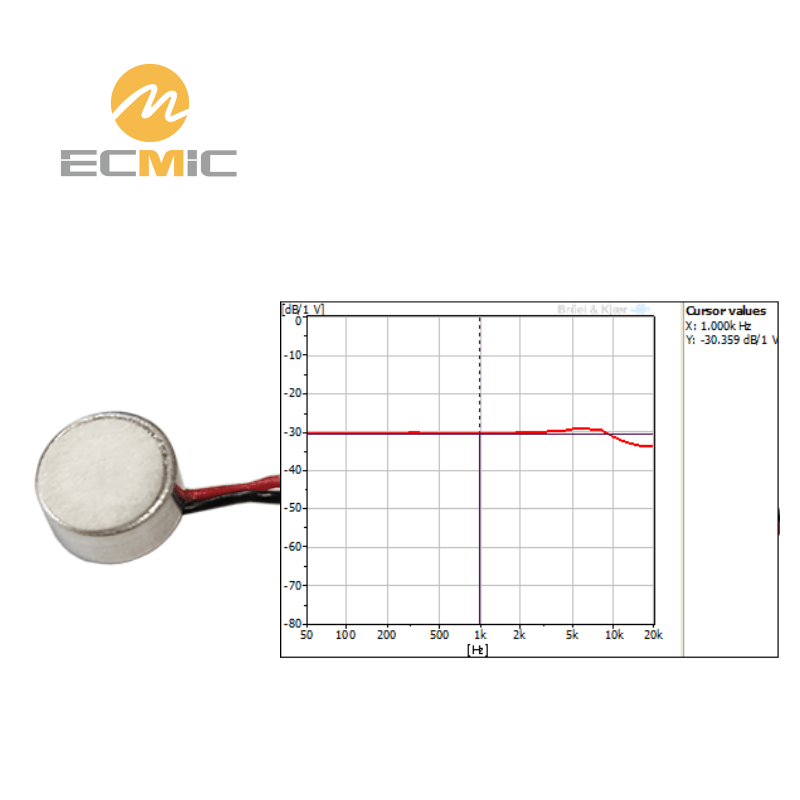

Risposta in frequenza tipica

Curva di risposta in frequenza ECM-B6027AL30-L100DFC

La risposta è regolare da 50Hz a 5kHz, con una leggera ascesa seguita da un roll-off graduale a partire da 8kHz.

Dimensioni (UNITÀ: mm)

Dimensioni di ECM-B6027AL30-L100DFC: Φ6×2,7 mm

Capsula compatta di Φ6 × 2,7 mm, dotata di una pellicola impermeabile anteriore e di un retro sigillato; una guaina di gomma aggiuntiva migliora la resistenza all'acqua e fornisce protezione dalle vibrazioni.

Panoramica dell'imballaggio

Confezione della capsula del microfono a elettrete

Imballaggio standard: 100 pezzi per scatola piccola.
10 scatole piccole (1.000 pezzi) sono riunite in un cartone medio.
Diversi cartoni medi vengono ulteriormente imballati in un grande cartone esterno.
I microfoni a pin sono protetti da schiuma all'interno della piccola scatola.
Altri tipi sono imballati direttamente o sigillati in sacchetti antistatici.

Test di affidabilità

Test ad alta temperatura: Microfono sottoposto a +80℃ per 100 ore, seguite da 3 ore a temperatura ambiente.

Test a bassa temperatura: Microfono sottoposto a -40℃ per 100 ore, seguito da 3 ore a temperatura ambiente.

Test di umidità e calore: Microfono esposto a +55℃ e 85% di umidità relativa per 100 ore, seguite da 3 ore a temperatura ambiente.

Test di shock termico: Microfono sottoposto a [+80℃ 0,5H → temp. ambiente 1H → -40℃ 0,5H → temp. ambiente 1H] per 10 cicli, quindi esposto a temperatura ambiente per 3 ore.

Test di vibrazione: Microfono sottoposto a due ore di vibrazioni nelle direzioni x, y e z con frequenze di 10-55 Hz e ampiezza di 1,52 mm.

Test di caduta: Il microfono è caduto 5 volte da un'altezza di 1,0 metri su un pavimento di marmo scivoloso, senza imballaggio, e funziona ancora normalmente.

Intervallo di temperatura di stoccaggio e di esercizio: Adatto per ambienti da -35℃ a +60℃.

Processo di campionamento

Confermare i requisiti del cliente:

Esaminare l'applicazione del prodotto, le specifiche della capsula del microfono, gli scenari di utilizzo e le esigenze di qualità del suono.

Raccomandare e specificare:

Fornire i modelli di capsule microfoniche consigliati e le specifiche dettagliate per la valutazione del cliente.

Fornitura di campioni e test:

Consegnare campioni di microfono per i test e i feedback dei clienti.

Ottimizzare e finalizzare:

Perfezionare il progetto del microfono in base al feedback, finalizzare i campioni e procedere alla produzione di massa dopo l'approvazione della qualità. qualità.

Garanzia di qualità

Esecuzione di ispezioni a campione dei materiali in entrata per garantire la conformità ai requisiti standard. requisiti.

Esecuzione di verifiche ispettive per garantire la stabilità e il controllo dell'intero processo di produzione. processo di produzione.

Condurre ispezioni pre-spedizione per garantire che i prodotti soddisfino gli standard di qualità stabiliti. standard di qualità.

Laboratorio di acustica

Test del rumore di fondo, della sensibilità, della curva di risposta in frequenza e degli indicatori di direzionalità. indicatori.

Verifica dell'impatto di diversi circuiti, dimensioni strutturali, materiali e processi sugli indicatori. processi sugli indicatori.

Test di affidabilità sia nella fase di progettazione del nuovo prodotto sia nella fase di produzione regolare di massa. fase di produzione regolare.

Officina automatica

Utilizzando linee di produzione completamente automatizzate per garantire un'elevata efficienza e coerenza.

Dotato di strutture all'avanguardia, tra cui un'officina a 10.000 livelli priva di polvere.

Impiegando un rigoroso processo in 21 fasi per garantire la stabilità del prodotto.
