Inserção de microfone de eletreto omnidirecional de 4 mm para aparelho auditivo

Inserção de microfone de eletreto omnidirecional para aparelho auditivo de 4 mm

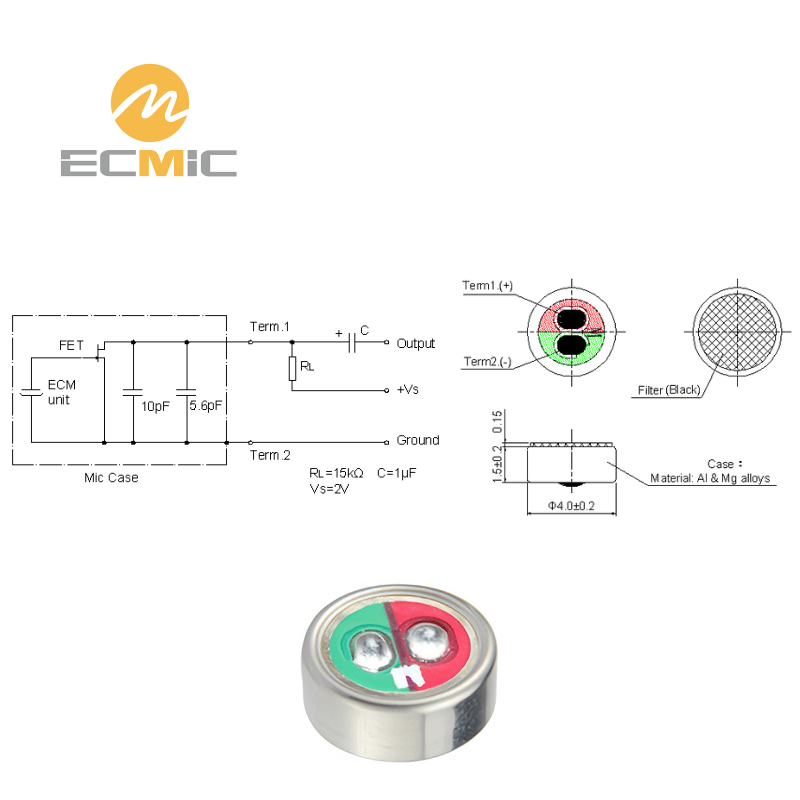

Diagrama de circuito e dimensões do microfone ECM-B4015AML39-733, mostrando os principais componentes e o tamanho

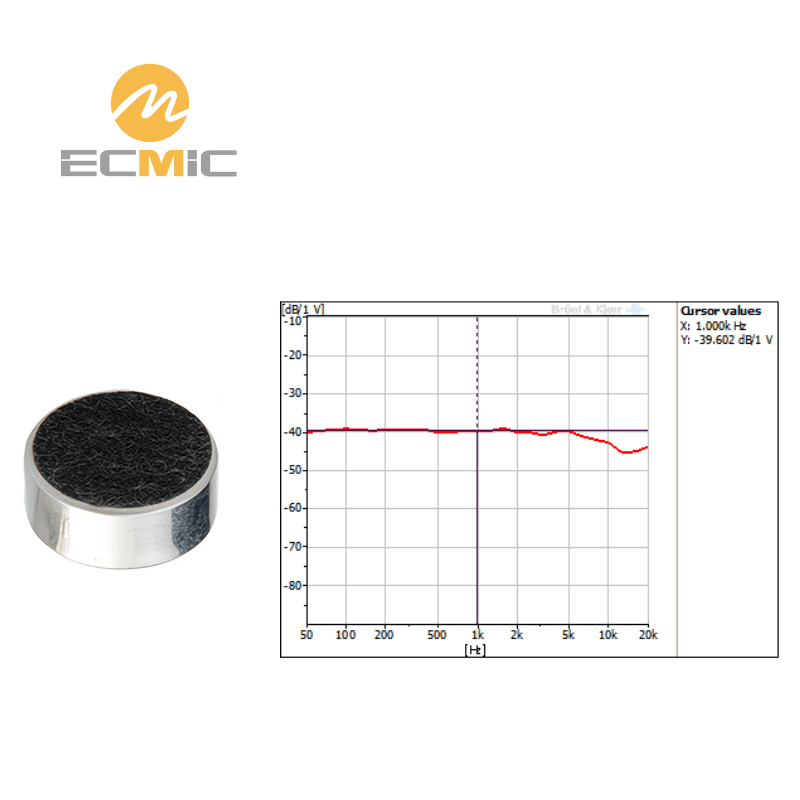

Gráfico de resposta de frequência do microfone ECM-B4015AML39-733, mostrando a sensibilidade e o desempenho em toda a faixa de frequência

Microfones ECMIC Fábrica de 12.000 m² com produção mensal de mais de 6 milhões de unidades e certificações ISO/CE

Visão geral da linha de produção automatizada de microfones ECMIC, mostrando o processo de montagem e controle de qualidade

O ECM-B4015AML39-733 é uma cápsula de microfone omnidirecional de 4 × 1,5 mm adequada para aparelhos auditivos de alta qualidade e microfones de lapela. Com uma sensibilidade de -39dB±2 e uma relação sinal-ruído de 74dB, garante excelente captura de som e clareza em várias aplicações.

🎙️ ECMIC - Fabricantes de componentes para microfones
Para fabricantes e marcas de equipamentos de áudio
Atacado e OEM/ODM 📧 Entre em contato conosco

🧪 Amostra

Modelo padrão gratuito
Aplica-se o custo de frete

Ordem de Julgamento

A partir de 200 unidades
Teste antes do pedido completo

📦 MOQ

5.000 unidades
Pedido mínimo completo

Modelo: ECM-B4015AML39-733
Dimensões: 4 × 1,5 milímetros
Diretividade: Omnidirecional
Sensibilidade: -39 dB ± 2
Impedância: 2 kΩ
Relação S/R: 74 dB
NPS máximo: 120 dB
Tensão operacional: 2 Vdc
Resposta de frequência: 50 Hz ~ 20 kHz
Consumo de corrente: 200 μA

Tag: Eletreto de 4 mm Microfones do equipamento Pads de solda de eletreto

Especificações técnicas

Projetado para aparelhos auditivos e microfones de lapela, nosso cabeçote de microfone omnidirecional 4015 é feito sob medida com JFET de última geração, oferecendo alta relação sinal-ruído, baixo ruído e qualidade de som Hi-Fi.

Circuito de teste padrão

Circuito de teste padrão ECM-B4015AML39-733: Carga de 15kΩ, alimentação de 2V, saída de 1μF

Testado com um resistor de carga de 15kΩ, alimentação de 2V CC e capacitor de acoplamento de 1μF.

Resposta de frequência típica

Curva de resposta de frequência ECM-B4015AML39-733

Resposta plana de 50 Hz a 5 kHz, seguida de um declínio gradual, com uma leve elevação em torno de 15 kHz-20 kHz que permanece abaixo do nível principal.

Dimensões (UNIDADE: mm)

Dimensões do ECM-B4015AML39-733: Φ4×1,5 mm

Cápsula ultracompacta medindo Φ4 × 1,5 mm, com uma malha frontal à prova de poeira e uma estrutura traseira selada.

Visão geral da embalagem

Embalagem de cápsula de microfone de eletreto

Embalagem padrão: 100 unidades por caixa pequena.
10 caixas pequenas (1.000 unidades) são combinadas em uma caixa média.
Várias caixas médias são embaladas em uma grande caixa externa.
Os microfones do tipo pino são protegidos com espuma dentro da caixa pequena.
Outros tipos são embalados diretamente ou selados em sacos antiestáticos.

Testes de confiabilidade

Teste de alta temperatura: Microfone submetido a +80℃ por 100 horas, seguido de 3 horas em temperatura ambiente.

Teste de baixa temperatura: Microfone submetido a -40℃ por 100 horas, seguido de 3 horas em temperatura ambiente.

Teste de umidade e calor: Microfone exposto a +55℃ e umidade relativa de 85% por 100 horas, seguido de 3 horas em temperatura ambiente.

Teste de choque térmico: Microfone submetido a [+80℃ 0,5H → temperatura ambiente 1H → -40℃ 0,5H → temperatura ambiente 1H] por 10 ciclos e depois exposto à temperatura ambiente por 3 horas.

Teste de vibração: Microfone submetido a duas horas de vibração nas direções x, y e z com frequências de 10-55 Hz e amplitude de 1,52 mm.

Teste de queda: O microfone caiu 5 vezes de uma altura de 1,0 metro em um piso de mármore escorregadio, sem embalagem, e ainda funciona normalmente.

Faixa de temperatura de armazenamento e operação: Adequado para ambientes que variam de -35℃ a +60℃.

Processo de Amostragem

Confirme os requisitos do cliente:

Revise a aplicação do produto, as especificações da cápsula do microfone, os cenários de uso e as necessidades de qualidade de som.

Recomendar e especificar:

Forneça modelos recomendados de cápsulas de microfone e especificações detalhadas para avaliação do cliente.

Fornecimento e testes de amostras:

Entregue amostras de microfone para fins de teste e feedback do cliente.

Otimizar e finalizar:

Refine o design do microfone com base no feedback, finalize as amostras e prossiga para a produção em massa mediante aprovação da qualidade. aprovação.

Nossos certificados

Nossa produção atende às normas ISO 9001:2015 e ISO 14001:2015 e é adaptada para aplicações automotivas de acordo com a norma a norma IATF 16949:2016, garantindo um gerenciamento de qualidade abrangente. Além disso, nossos produtos estão em conformidade com os requisitos da ROHS, CE e FCC.

Garantia da Qualidade

Realizar inspeções de amostragem de materiais recebidos para garantir a conformidade com os requisitos padrão.

Realizar auditorias de inspeção para garantir a estabilidade e o controle de todo o processo de fabricação.

Realizar inspeções pré-embarque para garantir que os produtos atendam aos padrões de qualidade estabelecidos.

Laboratório Acústico

Teste de ruído de fundo, sensibilidade, curva de resposta de frequência e indicadores de direcionalidade.

Verificação do impacto de diferentes circuitos, dimensões estruturais, materiais e processos nos indicadores.

Testes de confiabilidade tanto na fase de design de novos produtos quanto na fase regular de produção em massa.

Oficina Automática

Utilizando linhas de produção totalmente automatizadas para garantir alta eficiência e consistência.

Equipado com instalações de última geração, incluindo uma oficina livre de poeira de nível 10.000.

Empregando um processo rigoroso de 21 etapas para garantir a estabilidade do produto.
