Elemento de microfone de eletreto de reconhecimento de voz de 4 mm com cabos

O ECM-B4015AL39-L40D é uma cápsula de microfone eletreto omnidirecional de 4 x 1,5 mm com conector de fios de 40 mm, sensibilidade de -39 dB±3 e SNR de 61 dB, adequada para várias aplicações, incluindo sistemas de vigilância.

Modelo: ECM-B4015AL39-L40D
Dimensões: 4 × 1,5 milímetros
Diretividade: Omnidirecional
Sensibilidade: -39 dB ± 3
Impedância: 2,2 kΩ
Relação S/R: 61 dB
NPS máximo: 115 dB
Tensão operacional: 2 Vdc
Resposta de frequência: 50 Hz ~ 20 kHz
Consumo de corrente: 500 μA

Solicitar uma amostra

Avalie nossa qualidade em sua aplicação. Prazo de entrega padrão: 1 a 3 semanas.

Amostra

Amostras disponíveis
Avaliação disponível

Lote pequeno

A partir de 200 unidades
Engenharia validação

MOQ

5.000 unidades
Padrão produção

Certificado

RoHS e UL
Padrões de qualidade e segurança

Especificações técnicas

Nosso cabeçote de microfone 4015 passa por uma produção meticulosa, com componentes de RF JFET coreano, filme Toray japonês e capacitor Murata para garantir desempenho de primeira linha. Com soldagem de terminal 1,25 e um comprimento de fio de 40 mm, ele abriga um núcleo de capacitor de microfone omnidirecional para funcionalidade ideal.

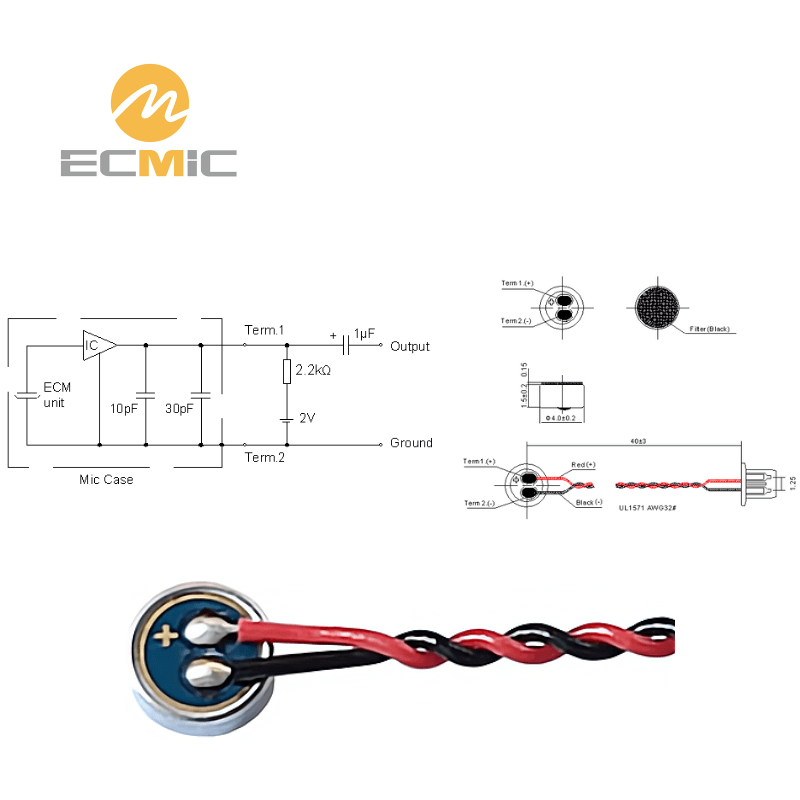

Circuito de teste padrão

Circuito de teste ECM-B4015AL39-L40D: polarização de 2,2kΩ, alimentação de 2V, saída de 1μF

Resistor de polarização de 2,2kΩ, alimentação de 2V, capacitor de saída de 1μF. Configuração padrão do captador de voz.

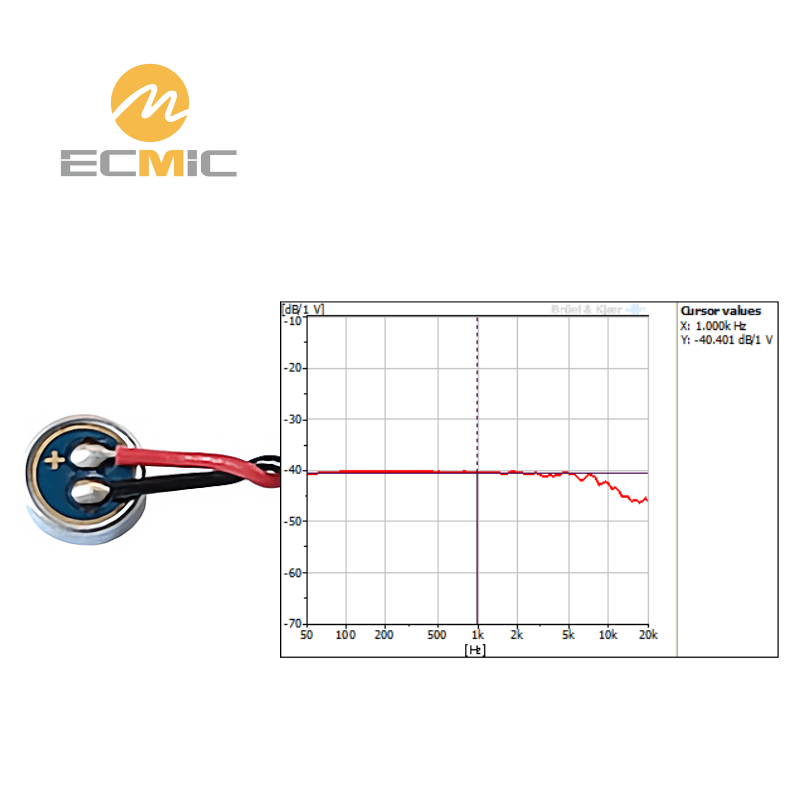

Resposta de frequência típica

ECM-B4015AL39-L40D Resposta de frequência: Plana com redução acima de 5kHz

Resposta plana com atenuação suave acima de 5kHz.

Dimensões (unidade: mm)

ECM-B4015AL39-L40D Dimensões: Φ4×1,5 mm com malha de poeira frontal (traseira selada)

Ultracompacto Φ4×1,5 mm com malha frontal contra poeira (design traseiro vedado).

Visão geral da embalagem

Embalagem de cápsula de microfone de eletreto

Embalagem padrão: 100 unidades por caixa pequena.
10 caixas pequenas (1.000 unidades) são combinadas em uma caixa média.
Várias caixas médias são embaladas em uma grande caixa externa.
Os microfones do tipo pino são protegidos com espuma dentro da caixa pequena.
Outros tipos são embalados diretamente ou selados em sacos antiestáticos.

Testes de confiabilidade

Teste de alta temperatura: Microfone submetido a +80℃ por 100 horas, seguido de 3 horas em temperatura ambiente.

Teste de baixa temperatura: Microfone submetido a -40℃ por 100 horas, seguido de 3 horas em temperatura ambiente.

Teste de umidade e calor: Microfone exposto a +55℃ e umidade relativa de 85% por 100 horas, seguido de 3 horas em temperatura ambiente.

Teste de choque térmico: Microfone submetido a [+80℃ 0,5H → temperatura ambiente 1H → -40℃ 0,5H → temperatura ambiente 1H] por 10 ciclos e depois exposto à temperatura ambiente por 3 horas.

Teste de vibração: Microfone submetido a duas horas de vibração nas direções x, y e z com frequências de 10-55 Hz e amplitude de 1,52 mm.

Teste de queda: O microfone caiu 5 vezes de uma altura de 1,0 metro em um piso de mármore escorregadio, sem embalagem, e ainda funciona normalmente.

Faixa de temperatura de armazenamento e operação: Adequado para ambientes que variam de -35℃ a +60℃.
