Cápsula de microfone de eletreto de 6 mm para microfones de fone de ouvido

Cápsula de microfone de eletreto para microfones de fone de ouvido de 6 mm

ECM-B6050UL-B microphone circuit diagram and dimensions, showing key components and size

ECM-B6050UL-B microphone frequency response chart, showing sensitivity and performance across the frequency range

Microfones ECMIC Fábrica de 12.000 m² com produção mensal de mais de 6 milhões de unidades e certificações ISO/CE

Visão geral da linha de produção automatizada de microfones ECMIC, mostrando o processo de montagem e controle de qualidade

O ECM-B6050UL-B é uma cápsula de microfone unidirecional de 6 × 5 mm com sensibilidade de -46dB±2 e relação sinal-ruído de 56dB. É adequado para medidores de nível de som e microfones de fone de ouvido, garantindo captura de áudio precisa e clara.

🚫 Somente vendas diretas da fábrica - sem varejo.
Aplicam-se quantidades mínimas de pedido (MOQs).
Para marcas de áudio e OEMs
📞 Entre em contato conosco para pedidos e consultas.

🧪 Amostra

Grátis (modelos padrão) + frete

Ordem de Julgamento

A partir de 200 unidades (somente no primeiro pedido)

📦 MOQ

5.000 unidades (modelos mistos permitidos)

Modelo: ECM-B6050UL-B
Dimensões: 6×5 milímetros
Diretividade: Unidirecional
Sensibilidade: -46 dB ± 2
Impedância: 680 Ω
Relação S/R: 56 dB
NPS máximo: 110 dB
Tensão operacional: 1,5 Vdc
Resposta de frequência: 50 Hz ~ 16 kHz
Consumo de corrente: 500 μA

Tag: Eletreto de 6 mm Microfones de conferência Pads de solda de eletreto

Especificações técnicas

Nosso cabeçote de microfone 6050, projetado para fones de ouvido, possui um núcleo de microfone unidirecional e anti-interferência produzido com materiais ecológicos de alta qualidade.

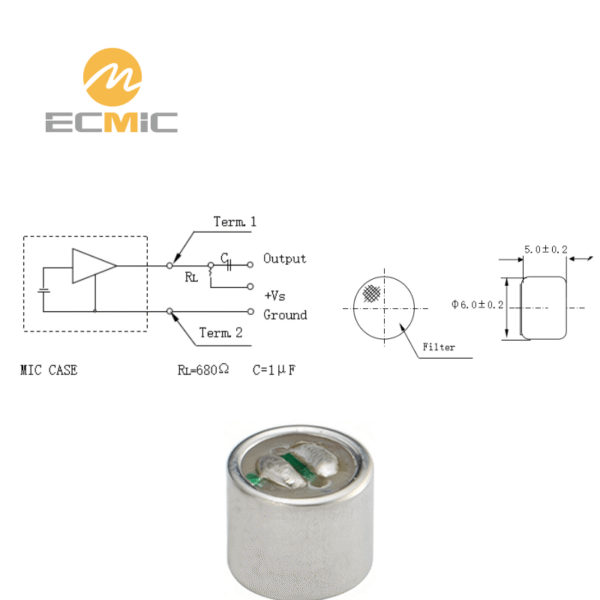

Circuito de teste padrão

Condições de teste: RL = 680Ω, Vs = 1,5V, C = 1μF

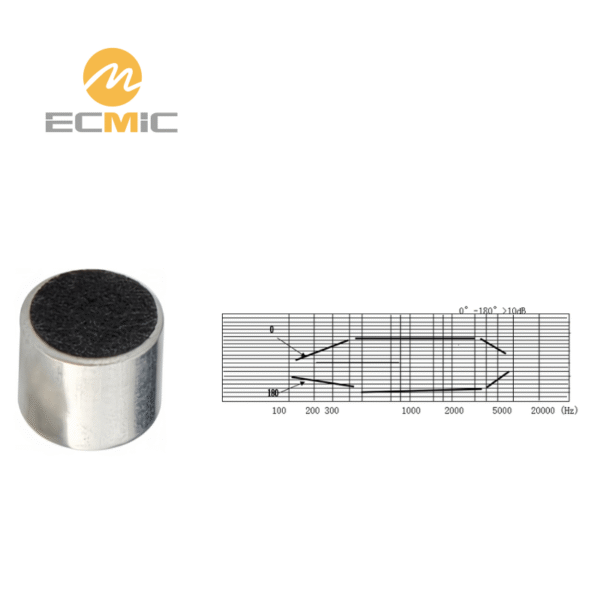

Resposta de frequência típica

A resposta de frequência vai de 100Hz a 10kHz. Não há dados detalhados disponíveis, pois esse modelo foi descontinuado.

Dimensões (UNIDADE: mm)

Dimensão da aparência

A cápsula mede 6 mm de diâmetro e 5 mm de altura. A parte frontal é equipada com uma malha à prova de poeira, enquanto a parte traseira é vedada sem uma porta acústica.

Visão geral da embalagem

Embalagem de cápsula de microfone de eletreto

Embalagem padrão: 100 unidades por caixa pequena.
10 caixas pequenas (1.000 unidades) são combinadas em uma caixa média.
Várias caixas médias são embaladas em uma grande caixa externa.
Os microfones do tipo pino são protegidos com espuma dentro da caixa pequena.
Outros tipos são embalados diretamente ou selados em sacos antiestáticos.

Testes de confiabilidade

Teste de alta temperatura: Microfone submetido a +80℃ por 100 horas, seguido de 3 horas em temperatura ambiente.

Teste de baixa temperatura: Microfone submetido a -40℃ por 100 horas, seguido de 3 horas em temperatura ambiente.

Teste de umidade e calor: Microfone exposto a +55℃ e umidade relativa de 85% por 100 horas, seguido de 3 horas em temperatura ambiente.

Teste de choque térmico: Microfone submetido a [+80℃ 0,5H → temperatura ambiente 1H → -40℃ 0,5H → temperatura ambiente 1H] por 10 ciclos e depois exposto à temperatura ambiente por 3 horas.

Teste de vibração: Microfone submetido a duas horas de vibração nas direções x, y e z com frequências de 10-55 Hz e amplitude de 1,52 mm.

Teste de queda: O microfone caiu 5 vezes de uma altura de 1,0 metro em um piso de mármore escorregadio, sem embalagem, e ainda funciona normalmente.

Faixa de temperatura de armazenamento e operação: Adequado para ambientes que variam de -35℃ a +60℃.

Processo de Amostragem

Confirme os requisitos do cliente:

Revise a aplicação do produto, as especificações da cápsula do microfone, os cenários de uso e as necessidades de qualidade de som.

Recomendar e especificar:

Forneça modelos recomendados de cápsulas de microfone e especificações detalhadas para avaliação do cliente.

Fornecimento e testes de amostras:

Entregue amostras de microfone para fins de teste e feedback do cliente.

Otimizar e finalizar:

Refine o design do microfone com base no feedback, finalize as amostras e prossiga para a produção em massa mediante aprovação da qualidade. aprovação.

Nossos certificados

Nossa produção atende às normas ISO 9001:2015 e ISO 14001:2015 e é adaptada para aplicações automotivas de acordo com a norma a norma IATF 16949:2016, garantindo um gerenciamento de qualidade abrangente. Além disso, nossos produtos estão em conformidade com os requisitos da ROHS, CE e FCC.

Garantia da Qualidade

Realizar inspeções de amostragem de materiais recebidos para garantir a conformidade com os requisitos padrão.

Realizar auditorias de inspeção para garantir a estabilidade e o controle de todo o processo de fabricação.

Realizar inspeções pré-embarque para garantir que os produtos atendam aos padrões de qualidade estabelecidos.

Laboratório Acústico

Teste de ruído de fundo, sensibilidade, curva de resposta de frequência e indicadores de direcionalidade.

Verificação do impacto de diferentes circuitos, dimensões estruturais, materiais e processos nos indicadores.

Testes de confiabilidade tanto na fase de design de novos produtos quanto na fase regular de produção em massa.

Oficina Automática

Utilizando linhas de produção totalmente automatizadas para garantir alta eficiência e consistência.

Equipado com instalações de última geração, incluindo uma oficina livre de poeira de nível 10.000.

Empregando um processo rigoroso de 21 etapas para garantir a estabilidade do produto.
