Microfone MEMS otimizado para matrizes, câmeras e laptops

Microfone MEMS analógico de alto desempenho com sensibilidade de -42 dBV/Pa, SNR de 58 dB e AOP de 132 dB. Excelente imunidade a RF para conjuntos de microfones, câmeras e laptops.

Modelo: ECM-IM3729T421-N313H
Dimensões: 3,76 × 2,95 × 1,10 milímetros
Diretividade: Omnidirecional
Sensibilidade: -42 dB ± 3
Impedância: 300 Ω
Relação S/R: 58 dB
NPS máximo: 132 dB
Tensão operacional: 2 Vdc
Resposta de frequência: 100 Hz ~ 10 kHz
Consumo de corrente: 250 μA

Solicitar informações / amostra

Informe-nos o estágio de seu projeto. Nossa equipe de engenharia responderá de acordo.

Prazo de entrega

Amostras: 1-3 semanas
Produção em massa: 2 a 4 semanas

Personalização

Suporte de engenharia baseado em aplicativos
Estrutura / sensibilidade / ajuste acústico

MOQ

5.700 unidades (1 bobina)
Por modelo / por lote de produção

Certificação

Compatível com RoHS e UL
Confiabilidade industrial garantida

Especificações técnicas

O ECM-IM3729T421-N313H é um microfone MEMS analógico de alto desempenho projetado para produtos eletrônicos de consumo que exigem captura de áudio nítida em designs compactos. Com sensibilidade de -42dBV/Pa ±3dB e SNR de 58dB, ele oferece desempenho de áudio confiável em uma ampla faixa dinâmica. Seu ponto de sobrecarga acústica de 132 dB SPL garante uma gravação sem distorção, mesmo em ambientes de alto volume. O microfone apresenta excelente imunidade a RF, reduzindo a interferência nas proximidades de antenas sem fio. A tensão de operação varia de 1,6 V a 3,6 V, o que o torna ideal para dispositivos alimentados por bateria. Alojado em um pacote compacto de 3,76 mm x 2,95 mm x 1,10 mm, ele opera de forma confiável de -40 ℃ a +100 ℃, o que o torna adequado para conjuntos de microfones, câmeras e laptops.

Cenários de aplicação

Conjuntos de microfones: Adequado para conjuntos de microfones, permitindo a captura clara de áudio em ambientes complexos.
Câmeras: Ideal para câmeras de segurança e câmeras de ação, oferecendo gravação de áudio nítida mesmo em condições de alto ruído.
Laptops: Projetado para laptops, oferece comunicação de voz clara e qualidade de gravação.

Circuito de interface recomendado

Circuito de teste padrão

Curva de resposta de frequência

Resposta de frequência típica

Dimensões (UNIDADE: mm)

Dimensão da aparência

Visão geral da embalagem

Use bobinas e fitas de transporte seguras para ESD para embalar.
Quantidade por bobina: 5.000 unidades.
Cada bobina é lacrada em uma bolsa antiestática à prova de umidade.
Procedimentos antiestáticos rigorosos são seguidos durante o processo de embalagem.
A etiqueta inclui o número do modelo, a quantidade, o número do lote e a data de fabricação.

Testes de confiabilidade

Choque térmico: 100 ciclos de choque térmico ar-ar de -40℃ a +100℃ com imersões de 15 minutos.

Viés de alta temperatura: Ambiente de +125℃ sob polarização por 1000 horas.

Viés de baixa temperatura: Ambiente de -40℃ sob polarização por 1000 horas.

Viés de temperatura/humidade: Umidade relativa do ambiente de +85℃/85% sob polarização por 1000 horas.

Choque mecânico: 3 pulsos de 10.000g nas direções X, Y e Z.

Teste de vibração: 10～60Hz: 0,35 mm; 60～500Hz: 5g, 1 oitava/min, Duração: 15 minutos por plano.

Teste de queda: 1,5 metro de altura sobre uma superfície de concreto em três direções enquanto estiver na embalagem.

Refluxo: 5 ciclos de refluxo com temperatura máxima de +260℃.

Proteção ESD: 150pF, 330Ohm, descarga de contato ±2KV/descarga de ar ±4KV, 10 vezes, aplicando tensão aos pinos de E/S.

Processo de Amostragem

Confirme os requisitos do cliente:

Revise a aplicação do produto, as especificações da cápsula do microfone, os cenários de uso e as necessidades de qualidade de som.

Recomendar e especificar:

Forneça modelos recomendados de cápsulas de microfone e especificações detalhadas para avaliação do cliente.

Fornecimento e testes de amostras:

Entregue amostras de microfone para fins de teste e feedback do cliente.

Otimizar e finalizar:

Refine o design do microfone com base no feedback, finalize as amostras e prossiga para a produção em massa mediante aprovação da qualidade. aprovação.

Nossos certificados

Nossa produção atende às normas ISO 9001:2015 e ISO 14001:2015 e é adaptada para aplicações automotivas de acordo com a norma a norma IATF 16949:2016, garantindo um gerenciamento de qualidade abrangente. Além disso, nossos produtos estão em conformidade com os requisitos da ROHS, CE e FCC.

Garantia da Qualidade

Realização de inspeções de amostragem de materiais recebidos para garantir a conformidade com os requisitos padrão.

Realizar auditorias de inspeção para garantir a estabilidade e o controle de todo o processo de fabricação.

Realizar inspeções pré-embarque para garantir que os produtos atendam aos padrões de qualidade estabelecidos.

Laboratório Acústico

Teste de ruído de fundo, sensibilidade, curva de resposta de frequência e indicadores de direcionalidade.

Verificação do impacto de diferentes circuitos, dimensões estruturais, materiais e processos nos indicadores.

Testes de confiabilidade tanto na fase de projeto do novo produto quanto na fase regular de produção em massa. produção em massa.

Oficina Automática

Utilizando linhas de produção totalmente automatizadas para garantir alta eficiência e consistência.

Equipado com instalações de última geração, incluindo uma oficina livre de poeira de nível 10.000.

Empregando um processo rigoroso de 21 etapas para garantir a estabilidade do produto.

produtos relacionados

Microfone MEMS de saída digital PDM - 3,5×2,65×0,98 mm

Modelo: ECM-M3526B371
Dimensões: 3.50 × 2.65 × 0.98 milímetros
Sensibilidade: -37 dB ± 1

Microfone MEMS com saída digital I²S - 4×3×1,1 mm

Modelo: ECM-M4030B261
Dimensões: 4.00 × 3.00 × 1.10 milímetros
Sensibilidade: -26 dB ± 1

Solução MEMS de baixo consumo de energia para captura clara de voz

Modelo: ECM-M3729T421
Dimensões: 3,76 × 2,95 × 1,10 milímetros
Sensibilidade: -42 dB ± 1

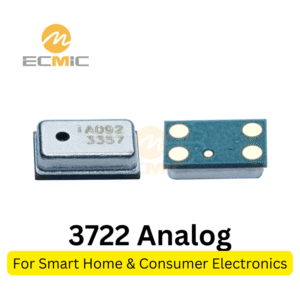

Microfone MEMS analógico de alto desempenho - compacto e de baixa potência
