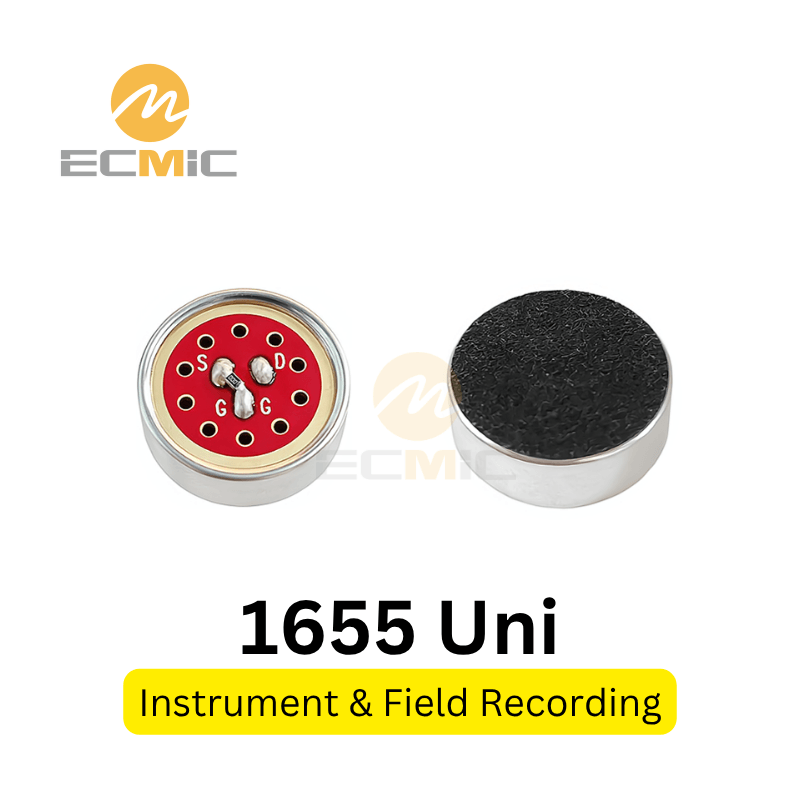

Visão geral
O ECM-B1655UL37-26545 é um produto de nível profissional microfone condensador eletrostático com padrão cardioide amplo desenvolvido por um Núcleo da Sanyo Japão para um desempenho de áudio superior. Seu padrão de captação cardioide amplo oferece um ângulo de captação mais amplo do que o cardioide padrão, captando o som de uma área frontal mais ampla e, ao mesmo tempo, mantendo uma rejeição eficaz dos sons traseiros — ideal para gravações instrumentais, entrevistas em campo ao ar livre e karaokê com microfone de mão, em que se busca um ambiente natural da sala e um posicionamento flexível.

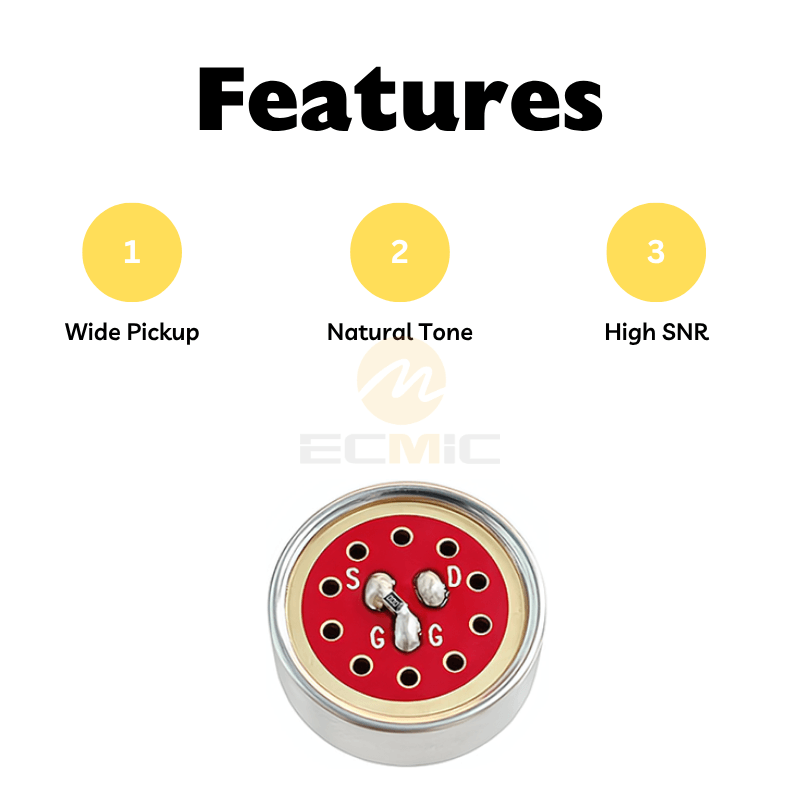

Principais características
- Sanyo Japan Core – O transistor japonês Sanyo de alta qualidade oferece qualidade de áudio excepcional e confiabilidade a longo prazo.
- Padrão de captação cardióide amplo – O amplo ângulo de captação frontal captura o timbre natural do instrumento e o ambiente da sala, permitindo um posicionamento flexível.
- Alta sensibilidade (-37 ± 2 dB) – Proporciona saída consistente em todas as unidades com RL = 2,2 kΩ e Vs = 2,0 V.
- SNR ultra-alto (76 dB típico) – O caminho do sinal excepcionalmente limpo preserva os harmônicos sutis e os detalhes do áudio.
- Resposta de frequência plana (50–20 kHz) – O áudio de gama completa captura o corpo sonoro dos graves e os harmônicos de alta frequência dos instrumentos acústicos.
- Alto SPL máximo (120 dB, THD ≤ 51 TP3T) – Lida com fontes de som altas, como amplificadores de guitarra, bateria e vocais captados com microfone próximo, sem distorção.
- Ampla faixa de tensão de operação (1,0–10,0 V CC) – Ampla compatibilidade com gravadores portáteis, mesas de som e dispositivos portáteis.
- Baixo consumo de corrente (≤500 µA) – Ideal para aplicações com alimentação por bateria e gravações em campo.
Especificações técnicas
- Modelo: ECM-B1655UL37-26545
- Característica direcional: Cardioide amplo
- Sensibilidade: -37 ± 2 dB (RL = 2,2 kΩ, Vs = 2,0 V, @f = 1 kHz, Pin = 1 Pa, 0 dB = 1 V/Pa, L = 50 cm)
- Impedância de saída: 2,2 kΩ (máx.)
- Relação sinal-ruído: 76 dB (típico)
- SPL máximo: 120 dB (THD ≤ 51 TP3T)
- Tensão nominal de operação: 2,0 V CC
- Faixa de tensão de operação: 1,0–10,0 V CC
- Consumo atual: 500 µA (máx.)

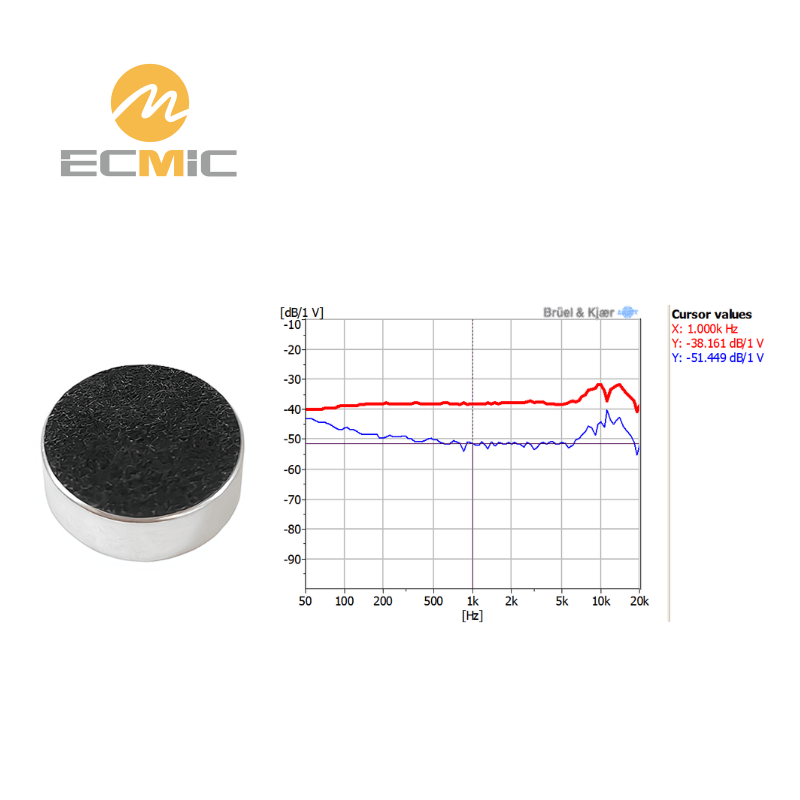

- Resposta de frequência: 50 Hz – 20 kHz
Aplicações típicas
- Gravação instrumental – A resposta plana e a ampla área de captação preservam o timbre natural do violão, do piano, dos instrumentos de cordas e dos instrumentos de sopro.
- Entrevistas ao ar livre e gravações em campo – O padrão cardioide amplo permite captar movimentos, ao mesmo tempo em que rejeita ruídos provenientes da parte traseira.
- Aparelhos portáteis de karaokê – Alta tolerância a níveis de pressão sonora (SPL) e reprodução vocal natural, capazes de suportar microfonação próxima e canto em volume alto.
- Apresentação ao vivo e palco – A ampla captação registra os movimentos naturais dos artistas, ao mesmo tempo em que mantém a supressão de feedback.
Confiabilidade e durabilidade ambiental
- Teste de alta temperatura: +80 °C por 100 horas, variação de sensibilidade ≤ ±3 dB
- Teste de baixa temperatura: -40 °C por 100 horas, variação de sensibilidade ≤ ±3 dB
- Teste de umidade e calor: +55 °C, 85% de umidade relativa do ar por 100 horas, variação de sensibilidade ≤±3 dB
- Teste de choque térmico: +80 °C 0,5 h → temperatura ambiente 1 h → -40 °C 0,5 h → temperatura ambiente 1 h, 10 ciclos
- Teste de vibração: 10-55 Hz, amplitude de 1,52 mm, 2 horas por direção X/Y/Z
- Teste de queda: Queda de 1,0 m de altura sobre piso de mármore, 5 vezes sem embalagem
- Temperatura de armazenamento: -35 °C a +60 °C
- Temperatura de operação: -35 °C a +60 °C

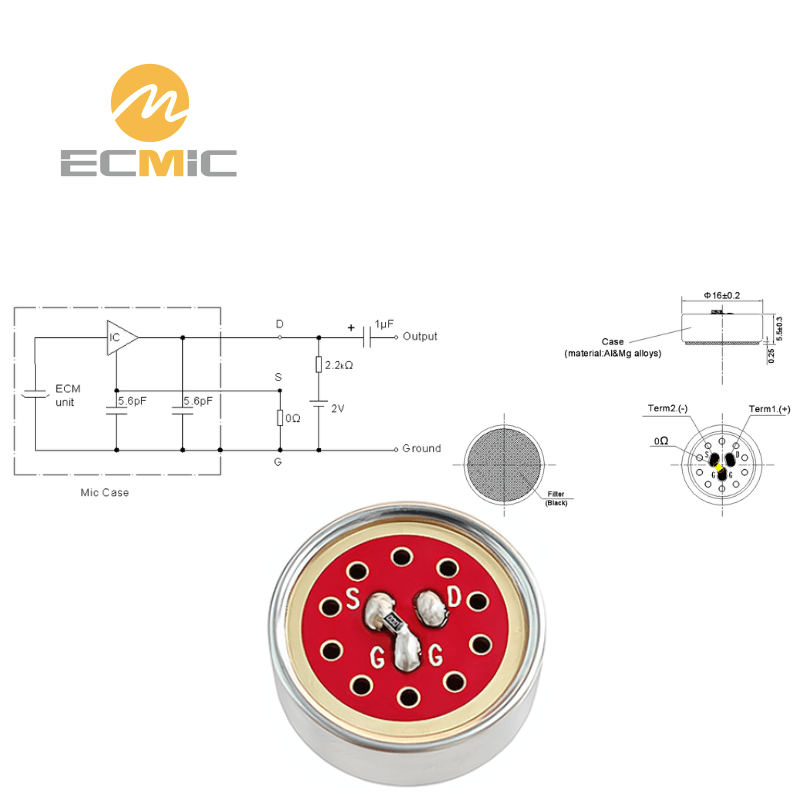

Orientações para soldagem e manuseio
- Temperatura de soldagem: 360 ± 10 °C; tempo de soldagem: ≤ 3 segundos
- Os operadores, os dispositivos de fixação e o ferro de solda devem estar aterrados estaticamente
- Tamanho recomendado do furo na placa de circuito impresso: diâmetro do MIC + 0,05 mm
- Altura recomendada para os furos da placa de circuito impresso: Altura MIC – 0,2 mm
Projetado para oferecer durabilidade e desempenho consistente, o ECM-B1655UL37-26545 é a escolha ideal para músicos, criadores de conteúdo e designers de produto que buscam um microfone cardioide amplo e versátil que oferece som natural e detalhado com posicionamento flexível em uma embalagem resistente e confiável.
