20mm dynamische Mikrofonkapsel für Saxophon

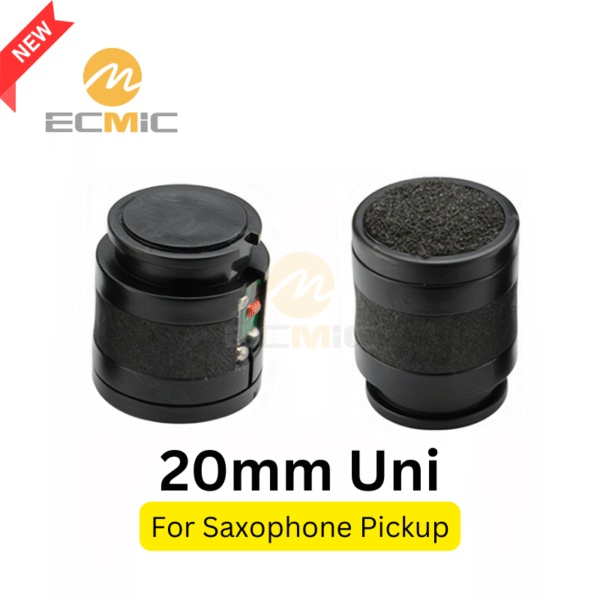

Vorder- und Rückansicht einer dynamischen 20-mm-Mikrofonkapsel für Saxophonabnahme

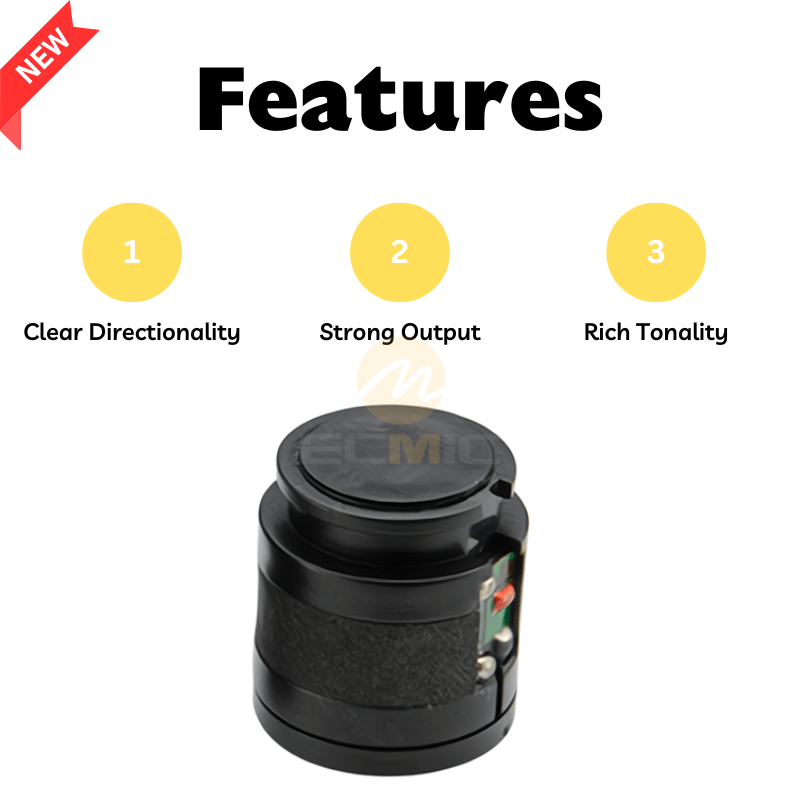

Hauptmerkmale der dynamischen 20-mm-Mikrofonkapsel: Richtwirkung, hohe Ausgangsleistung, geringe Verzerrung

ECM-DM2025-2K600 Mikrofonkapselgröße und Frequenzgang

Strapazierfähiges dynamisches Handmikrofon-Element für Live-Gesangsauftritte und öffentliche Reden.

Kompakte dynamische Mikrofonkapsel zur Befestigung an Saxophonen und Blechblasinstrumenten für die Live-Abnahme.

Mikrofonelement für Beschallungsanlagen, das eine robuste und klare Gesangsverstärkung bietet.

Dynamische Mikrofonkapsel für Saxophonabnahme, mit Richtcharakteristik, 600Ω Impedanz und einem angepassten Frequenzbereich für satten, natürlichen Klang bei Live-Auftritten.

Modell: ECM-DM2025-2K600
Maße: 20.4 × 24.9 mm
Gewicht: 8.8 g
Richtwirkung: Unidirektional
Empfindlichkeit: -56 dB ± 3
Impedanz: 600 Ω ± 15%
Frequenzgang: 100 Hz ~ 15 kHz

Informationen/Muster anfordern

Nennen Sie uns Ihr Projektstadium. Unser Ingenieurteam wird entsprechend reagieren.

Aktie:

Vorlaufzeit

Proben: 1-3 Wochen
Massenproduktion: 2-4 Wochen

Personalisierung

Anwendungsbezogene technische Unterstützung
Struktur / Empfindlichkeit / akustische Abstimmung

MOQ

3.000 Stück
Pro Modell / pro Produktionslos

Zertifizierung

RoHS & UL-konform
Industrielle Zuverlässigkeit gewährleistet

Technische Daten

Die dynamische Mikrofonkapsel DM2025-2K600 wurde speziell für Blasinstrumente - insbesondere Saxophone - entwickelt und zeichnet sich durch eine robuste Konstruktion und fokussierte akustische Leistung aus. Der zylindrische Rahmen mit 20,4 mm Durchmesser beherbergt ein robustes Spulen- und Membransystem, das warme Bässe und gut definierte Mitten liefert und damit ideal für Live-Beschallungen ist.

Mit einem Frequenzgang von 100 Hz bis 15 kHz und einer stabilen Ausgangsimpedanz von 600 Ω lässt sich diese Kapsel nahtlos in Ansteckmikrofone für Saxophone integrieren und ist darüber hinaus für Handmikrofonanwendungen in vielseitigen Live- und Studiosituationen geeignet. Sie bietet eine klare und präzise Aufnahme von Gesang und Instrumenten bei gleichzeitig hervorragender Rückkopplungsfestigkeit.

Das DM2025-2K600 wurde für den Einsatz in anspruchsvollen Umgebungen entwickelt und ist eine ausgezeichnete Wahl für Hersteller, die robuste, zweckbestimmte dynamische Mikrofonelemente suchen, die sowohl für Leistungs- als auch für Kommunikationsanwendungen geeignet sind.

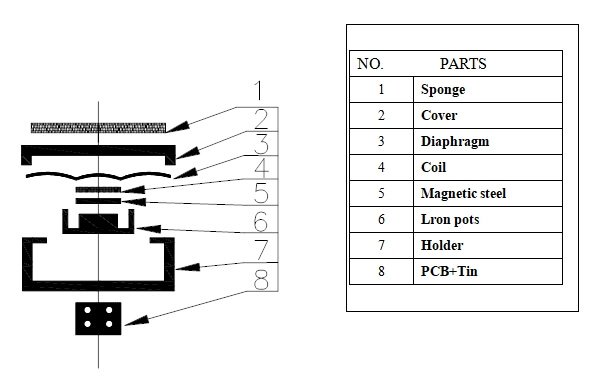

Explosionszeichnung & Teileliste

Explosionszeichnung

Die Struktur umfasst: Schwamm, Abdeckung, Membran, Spule, magnetischer Stahl, Eisentöpfe, Halter, PCB mit Zinnbeschichtung.

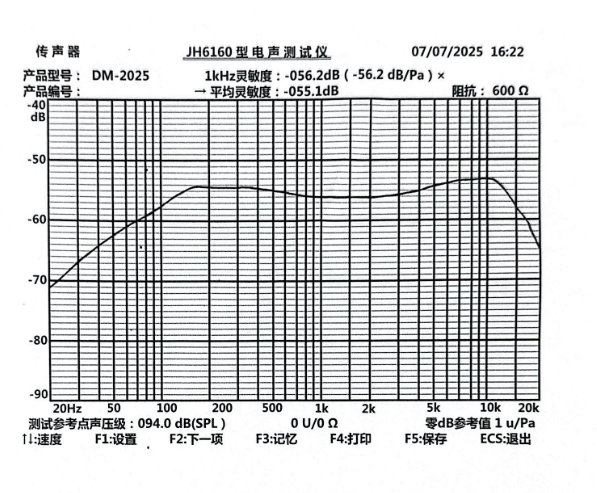

Typischer Frequenzgang

Frequenzgang

Der Frequenzgang reicht von 100 Hz bis 15 kHz und bietet solide Bässe, klare Mitten und einen sanften Höhenabfall, der sich gut für die Abnahme von Blasinstrumenten eignet.

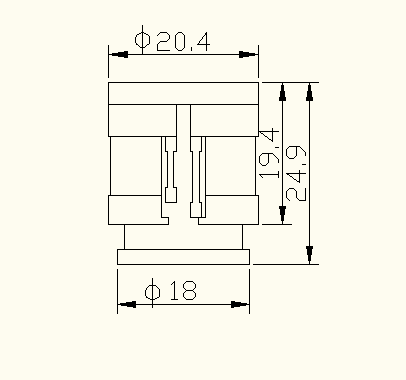

Abmessungen (UNIT: mm)

Abmessungen

Φ20,4 × 24,9 mm zylindrische Form.

Zuverlässigkeitstests

Hochtemperaturtest: Das Mikrofon wurde 96 Stunden lang einer Temperatur von +60 °C ±3 °C und einer Luftfeuchtigkeit von 20–501 TP3T ausgesetzt und anschließend 6 Stunden lang bei normaler Temperatur gelagert.

Niedertemperaturtest: Das Mikrofon wurde 96 Stunden lang einer Temperatur von -25 °C ±3 °C und einer Luftfeuchtigkeit von 20–501 TP3T ausgesetzt und anschließend 6 Stunden lang bei normaler Temperatur gelagert.

Feuchtigkeitstest: Das Mikrofon wurde 96 Stunden lang 40 °C und einer relativen Luftfeuchtigkeit von 90–951 TP3T ausgesetzt und anschließend 6 Stunden lang bei normaler Temperatur gelagert.

Temperaturzyklustest: Das Mikrofon wurde schnellen Temperaturschwankungen ausgesetzt, und zwar 1 Stunde lang von Normaltemperatur auf +60 °C ±3 °C (3 Stunden lang bei Normaltemperatur) und dann 1 Stunde lang auf -25 °C ±3 °C (3 Stunden lang bei Normaltemperatur).

Empfindlichkeitsstabilität: Die Empfindlichkeit bleibt nach jedem Umwelttest innerhalb von ±3 dB der anfänglichen Empfindlichkeit.

Probenahmeprozess

Kundenanforderungen bestätigen:

Überprüfen Sie die Produktanwendung, die Spezifikationen der Mikrofonkapsel, Nutzungsszenarien und Anforderungen an die Tonqualität.

Empfehlen und spezifizieren Sie:

Stellen Sie empfohlene Mikrofonkapselmodelle und detaillierte Spezifikationen zur Kundenbewertung bereit.

Probenbereitstellung und Prüfung:

Liefern Sie Mikrofonmuster für Kundentests und Feedbackzwecke.

Optimieren und finalisieren:

Verfeinerung des Mikrofondesigns auf der Grundlage des Feedbacks, Fertigstellung der Muster und Übergang zur Massenproduktion nach Genehmigung.

Qualitätskontrolle

Durchführung von Stichprobenkontrollen der eingehenden Materialien, um die Einhaltung der Norm Anforderungen.

Durchführen von Inspektionsaudits, um die Stabilität und Kontrolle des gesamten Herstellungsprozesses sicherzustellen.

Durchführen von Inspektionen vor dem Versand, um sicherzustellen, dass die Produkte die festgelegten Qualitätsstandards erfüllen.

Akustiklabor

Testen von Hintergrundgeräuschen, Empfindlichkeit, Frequenzgangkurve und Richtungsindikatoren.

Überprüfung des Einflusses unterschiedlicher Schaltungen, Baugrößen, Werkstoffe und Verfahren auf die Kennzahlen.

Zuverlässigkeitsprüfungen sowohl in der Phase des Entwurfs neuer Produkte als auch in der regulären stufe.

Automatische Werkstatt

Einsatz vollautomatischer Produktionslinien, um hohe Effizienz und Konsistenz zu gewährleisten.

Ausgestattet mit hochmodernen Einrichtungen, einschließlich einer staubfreien Werkstatt auf 10.000 Ebenen.

Einsatz eines strengen 21-stufigen Prozesses zur Gewährleistung der Produktstabilität.
