6 mm omnidirektionale Elektret-Kondensatormikrofonkapsel für Lavalier

Name: 6 mm omnidirektionale Elektret-Kondensatormikrofonkapsel für Lavalier - ECMIC
SKU: ECM-B6027AL32-358
Price: 0.44 USD
Availability: InStock
Rating: 5.00 (1 reviews)

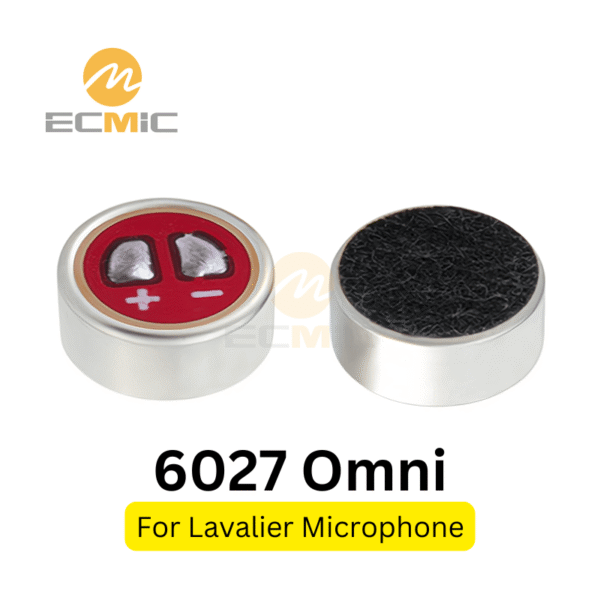

Elektret-Kondensator-Mikrofonkapsel mit Kugelcharakteristik für Lavalier 6mm

Schaltplan und Abmessungen des Mikrofons ECM-B6027AL32-358, mit Angabe der wichtigsten Bauteile und der Größe

ECM-B6027AL32-358 Mikrofon-Frequenzgangdiagramm, das Empfindlichkeit und Leistung über den gesamten Frequenzbereich zeigt

ECMIC-Mikrofone 12.000 m² große Fabrik mit mehr als 6 Mio. Einheiten pro Monat und ISO/CE-Zertifizierungen

Überblick über die automatisierte Produktionslinie von ECMIC-Mikrofonen, die den Montage- und Qualitätskontrollprozess zeigt

Bewertet 5.00 von 5

(1 Kundenrezension)

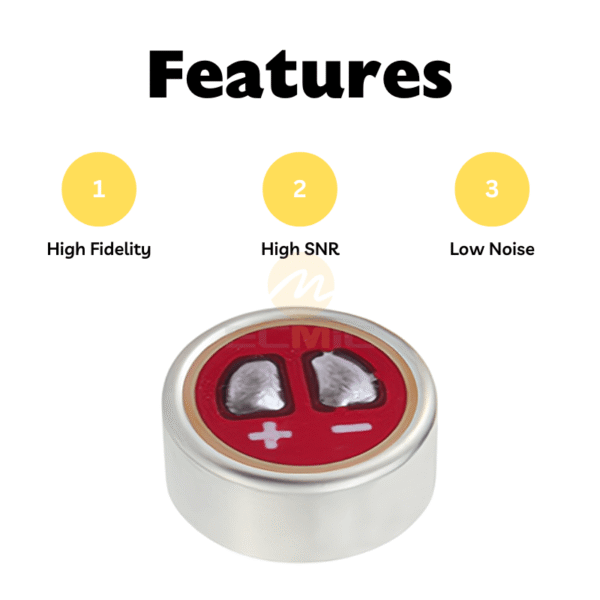

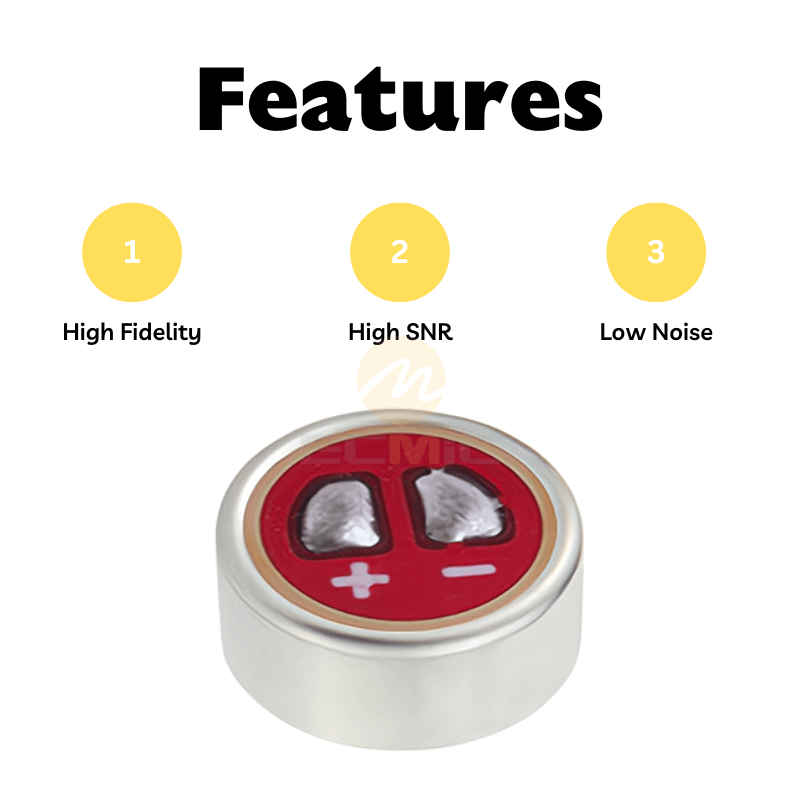

Hochwertige 6-mm-Elektret-Kondensatormikrofonkapsel mit Kugelcharakteristik, glattem Frequenzgang und hervorragender Störsicherheit, ideal für drahtlose Lavaliermikrofone und professionelle Audioanwendungen.

Modell: ECM-B6027AL32-358
Maße: 6 × 2,7 mm
Richtwirkung: Omnidirektional
Empfindlichkeit: -32 dB ± 2
Impedanz: 2,2 kΩ
S/N-Verhältnis: 70 dB
Maximaler Schalldruckpegel: 110 dB
Betriebsspannung: 2 Vdc
Frequenzgang: 50 Hz ~ 20 kHz
Stromverbrauch: 500 μA

Informationen/Muster anfordern

Nennen Sie uns Ihr Projektstadium. Unser Ingenieurteam wird entsprechend reagieren.

Aktie:

Vorlaufzeit

Proben: 1-3 Wochen
Massenproduktion: 2-4 Wochen

Personalisierung

Anwendungsbezogene technische Unterstützung
Struktur / Empfindlichkeit / akustische Abstimmung

MOQ

3.000 Stück
Pro Modell / pro Produktionslos

Zertifizierung

RoHS & UL-konform
Industrielle Zuverlässigkeit gewährleistet

Technische Daten

Das ECM-B6027AL32-358 ist eine 6-mm-Elektret-Kondensatormikrofonkapsel mit Kugelcharakteristik, die für High-Fidelity-Audioaufnahmen in professionellen Umgebungen entwickelt wurde. Ausgestattet mit einem hochwertigen Panasonic FET-Transistor und einem vergoldeten Kupferring gewährleistet dieses Mikrofon eine hervorragende Signalintegrität und minimale Verzerrung. Mit einem glatten, flachen Frequenzgang von 20Hz bis 16KHz liefert es eine präzise und klare Klangwiedergabe und ist damit perfekt für kritische Audioanwendungen geeignet.

Die Kapsel verfügt über eine ausgezeichnete Störfestigkeit, die eine zuverlässige Leistung in Umgebungen mit elektromagnetischen Interferenzen (EMI) gewährleistet, was sie zu einer idealen Wahl für drahtlose Lavalier-Mikrofone macht. Das geringe Eigenrauschen des Mikrofons und die hohe Empfindlichkeit von -32 dB garantieren optimale Klarheit in verschiedenen Aufnahme- und Sende-Setups, auch unter schwierigen Bedingungen.

Standardtestschaltung

ECM-B6027AL32 Testschaltung: 2,2kΩ Vorspannung, 2V Versorgung, 1μF Ausgang

2,2kΩ Vorspannungswiderstand, 2V Versorgung, 1μF Ausgangskappe. Optimiert für Full-Band-Audio-Anwendungen.

Typischer Frequenzgang

ECM-B6027AL32 Frequenzgang: 50Hz-20kHz flacher Frequenzgang

Ebener Frequenzgang von 50 Hz bis 20 kHz mit natürlichem Roll-off.

Abmessungen (Einheit: mm)

ECM-B6027AL32 Abmessungen: Φ6×2,7mm mit vorderem Staubschutzgitter

Φ6×2,7 mm kompaktes Design mit Staubschutzgitter auf der Vorderseite (versiegeltes Gehäuse auf der Rückseite).

Verpackungsübersicht

Standardverpackung: 100 Stück pro kleiner Schachtel.
10 kleine Schachteln (1.000 Stück) sind in einem mittleren Karton zusammengefasst.
Mehrere mittlere Kartons werden weiter in einen großen Umkarton gepackt.
Stiftmikrofone sind in der kleinen Box mit Schaumstoff geschützt.
Andere Typen werden direkt verpackt oder in antistatische Beutel eingeschweißt.

Zuverlässigkeitstests

Hochtemperaturtest: Das Mikrofon wurde 100 Stunden lang einer Temperatur von +80 °C und anschließend 3 Stunden lang Raumtemperatur ausgesetzt.

Niedertemperaturtest: Das Mikrofon wurde 100 Stunden lang einer Temperatur von -40 °C und anschließend 3 Stunden lang Raumtemperatur ausgesetzt.

Feuchtigkeits- und Hitzetest: Das Mikrofon wurde 100 Stunden lang einer Temperatur von +55 °C und einer relativen Luftfeuchtigkeit von 851 TP3T ausgesetzt, danach für 3 Stunden bei Raumtemperatur.

Thermoschocktest: Das Mikrofon wurde 10 Zyklen lang den Temperaturen [+80 °C 0,5 Std. → Raumtemperatur 1 Std. → -40 °C 0,5 Std. → Raumtemperatur 1 Std.] ausgesetzt und dann 3 Stunden lang der Raumtemperatur ausgesetzt.

Vibrationstest: Das Mikrofon wurde zwei Stunden lang Vibrationen in x-, y- und z-Richtung mit Frequenzen von 10–55 Hz und einer Amplitude von 1,52 mm ausgesetzt.

Falltest: Das Mikrofon wurde ohne Verpackung fünfmal aus einer Höhe von 1,0 Meter auf einen rutschigen Marmorboden fallen gelassen und funktioniert immer noch normal.

Lager- und Betriebstemperaturbereich: Geeignet für Umgebungen von -35 °C bis +60 °C.

Probenahmeprozess

Kundenanforderungen bestätigen:

Überprüfen Sie die Produktanwendung, die Spezifikationen der Mikrofonkapsel, Nutzungsszenarien und Anforderungen an die Tonqualität.

Empfehlen und spezifizieren Sie:

Stellen Sie empfohlene Mikrofonkapselmodelle und detaillierte Spezifikationen zur Kundenbewertung bereit.

Probenbereitstellung und Prüfung:

Liefern Sie Mikrofonmuster für Kundentests und Feedbackzwecke.

Optimieren und finalisieren:

Verfeinerung des Mikrofondesigns auf der Grundlage des Feedbacks, Fertigstellung der Muster und Übergang zur Massenproduktion nach Genehmigung.

Qualitätskontrolle

Durchführung von Stichprobenkontrollen der eingehenden Materialien, um die Einhaltung der Norm Anforderungen.

Durchführen von Inspektionsaudits, um die Stabilität und Kontrolle des gesamten Herstellungsprozesses sicherzustellen.

Durchführen von Inspektionen vor dem Versand, um sicherzustellen, dass die Produkte die festgelegten Qualitätsstandards erfüllen.

Akustiklabor

Testen von Hintergrundgeräuschen, Empfindlichkeit, Frequenzgangkurve und Richtungsindikatoren.

Überprüfung des Einflusses unterschiedlicher Schaltungen, Baugrößen, Werkstoffe und Verfahren auf die Kennzahlen.

Zuverlässigkeitsprüfungen sowohl in der Phase des Entwurfs neuer Produkte als auch in der regulären stufe.

Automatische Werkstatt

Einsatz vollautomatischer Produktionslinien, um hohe Effizienz und Konsistenz zu gewährleisten.

Ausgestattet mit hochmodernen Einrichtungen, einschließlich einer staubfreien Werkstatt auf 10.000 Ebenen.

Einsatz eines strengen 21-stufigen Prozesses zur Gewährleistung der Produktstabilität.
