6 mm omnidirektionale Elektretmikrofonkapsel für Dezibelmessgerät

Elektretmikrofonkapsel mit Kugelcharakteristik für Dezibelmeter 6mm

Leistungsstarke 6-mm-Kugelmikrofonkapsel für präzise Schallpegelmessungen, z. B. in Lärm- und Schallpegelmessgeräten. Für eine Version mit vormontierten Kabeln, siehe Version mit 80 mm Steigung.

🚫 Nur Direktverkauf ab Werk - kein Einzelhandel.
Es gelten Mindestbestellmengen (MOQs).
Für Audiomarken und OEMs
📞 Kontakt für Bestellungen und Anfragen.

🧪 Muster

Kostenlos (Standardmodelle) + Versand

🧭 Versuchsanordnung

Ab 200 Stück (nur 1. Bestellung)

📦 MOQ

5.000 Stück (gemischte Modelle erlaubt)

Modell: ECM-B6027AL38-90
Maße: 6 × 2,7 mm
Richtwirkung: Omnidirektional
Empfindlichkeit: -38 dB±2
Impedanz: 2,2 KΩ
S/N-Verhältnis: 60 dB
Maximaler Schalldruckpegel: 110 dB
Betriebsspannung: 2 VDC
Frequenzgang: 50 Hz bis 20 kHz

Aktie:

Stichworte: 6mm Elektret Ausrüstung Mikrofone Lötpads Elektret

Technische Daten

Das ECM-B6027AL38-90 ist eine hochwertige Mikrofonkapsel mit Kugelcharakteristik (6 × 2,7 mm), die für die präzise Tonaufnahme in professionellen Messgeräten wie Geräuschmessern, Schallpegelmessern und ähnlichen Geräten entwickelt wurde. Mit einem speziell angefertigten koreanischen HF-Mikrofonkern bietet es zuverlässige Stabilität und hervorragende Leistung.

Diese Kapsel wurde für eine hochpräzise Rauschmessung entwickelt und verfügt über einen Frequenzgang von 50 Hz bis 20 kHz, der eine exzellente Audiowiedergabe über ein breites Spektrum gewährleistet. Die Empfindlichkeit von -38 dB und der Rauschabstand von 60 dB sorgen für eine präzise Klangwiedergabe, während das robuste Design mit zwei Kondensatoren Störungen wirksam reduziert. Ideal für Anwendungen, die eine stabile und zuverlässige Schallmessung erfordern.

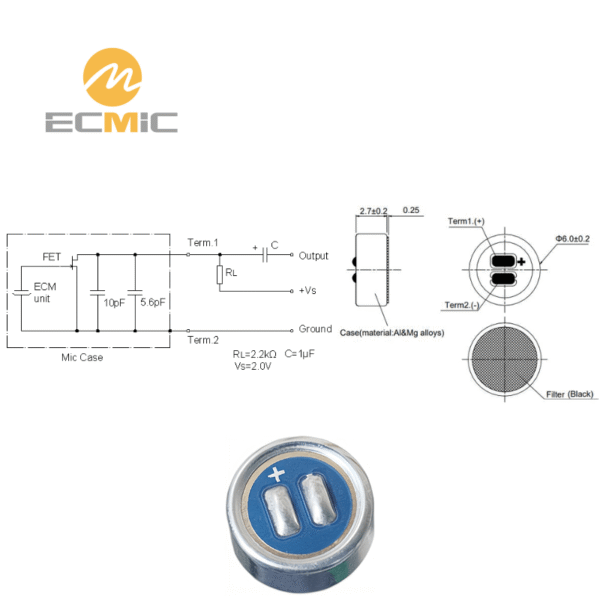

Standardtestschaltung

ECM-B6027AL38 Testschaltung: 2,2kΩ Vorspannung, 2V Versorgung, 1μF Ausgang

2,2kΩ Vorspannungswiderstand, 2V DC Versorgung, 1μF Ausgangskondensator. Optimiert für Weitbereichs-Audioanwendungen.

Typischer Frequenzgang

ECM-B6027AL38 Frequenzgang: Flacher Frequenzgang mit Anhebung von 5kHz-14kHz, leichte Abschwächung über 14kHz

Flacher Frequenzgang mit einem Anstieg von 5kHz-14kHz und kontrollierter Dämpfung über 14kHz.

Abmessungen (Einheit: mm)

ECM-B6027AL38 Abmessungen: Φ6×2,7mm mit Staubschutzgitter vorne (versiegelte Rückseite)

Kompaktes Φ6×2,7-mm-Design mit Staubschutzgitter auf der Vorderseite (Rückseite ohne Portierung).

Verpackungsübersicht

Standardverpackung: 100 Stück pro kleiner Schachtel.
10 kleine Schachteln (1.000 Stück) sind in einem mittleren Karton zusammengefasst.
Mehrere mittlere Kartons werden weiter in einen großen Umkarton gepackt.
Stiftmikrofone sind in der kleinen Box mit Schaumstoff geschützt.
Andere Typen werden direkt verpackt oder in antistatische Beutel eingeschweißt.

Zuverlässigkeitstests

Hochtemperaturtest: Das Mikrofon wurde 100 Stunden lang einer Temperatur von +80 °C und anschließend 3 Stunden lang Raumtemperatur ausgesetzt.

Niedertemperaturtest: Das Mikrofon wurde 100 Stunden lang einer Temperatur von -40 °C und anschließend 3 Stunden lang Raumtemperatur ausgesetzt.

Feuchtigkeits- und Hitzetest: Das Mikrofon wurde 100 Stunden lang einer Temperatur von +55 °C und einer relativen Luftfeuchtigkeit von 851 TP3T ausgesetzt, danach für 3 Stunden bei Raumtemperatur.

Thermoschocktest: Das Mikrofon wurde 10 Zyklen lang den Temperaturen [+80 °C 0,5 Std. → Raumtemperatur 1 Std. → -40 °C 0,5 Std. → Raumtemperatur 1 Std.] ausgesetzt und dann 3 Stunden lang der Raumtemperatur ausgesetzt.

Vibrationstest: Das Mikrofon wurde zwei Stunden lang Vibrationen in x-, y- und z-Richtung mit Frequenzen von 10–55 Hz und einer Amplitude von 1,52 mm ausgesetzt.

Falltest: Das Mikrofon wurde ohne Verpackung fünfmal aus einer Höhe von 1,0 Meter auf einen rutschigen Marmorboden fallen gelassen und funktioniert immer noch normal.

Lager- und Betriebstemperaturbereich: Geeignet für Umgebungen von -35 °C bis +60 °C.

Probenahmeprozess

Kundenanforderungen bestätigen:

Überprüfen Sie die Produktanwendung, die Spezifikationen der Mikrofonkapsel, Nutzungsszenarien und Anforderungen an die Tonqualität.

Empfehlen und spezifizieren Sie:

Stellen Sie empfohlene Mikrofonkapselmodelle und detaillierte Spezifikationen zur Kundenbewertung bereit.

Probenbereitstellung und Prüfung:

Liefern Sie Mikrofonmuster für Kundentests und Feedbackzwecke.

Optimieren und finalisieren:

Verfeinerung des Mikrofondesigns auf der Grundlage des Feedbacks, Fertigstellung der Muster und Übergang zur Massenproduktion nach Genehmigung.

Qualitätskontrolle

Durchführung von Stichprobenkontrollen bei eingehenden Materialien, um die Übereinstimmung mit Standardanforderungen.

Durchführung von Inspektionsaudits zur Gewährleistung der Stabilität und Kontrolle des gesamten Herstellungsprozesses.

Durchführung von Inspektionen vor dem Versand, um sicherzustellen, dass die Produkte den festgelegten Qualitätsstandards Standards entsprechen.

Akustiklabor

Prüfung von Hintergrundgeräuschen, Empfindlichkeit, Frequenzgangkurve und Richtwirkung Indikatoren.

Überprüfung der Auswirkungen verschiedener Schaltungen, Strukturgrößen, Materialien und Prozesse auf die Indikatoren.

Zuverlässigkeitsprüfungen sowohl in der Phase des Entwurfs neuer Produkte als auch in der Serienproduktion regulären Phase.

Automatische Werkstatt

Einsatz vollautomatischer Produktionslinien, um hohe Effizienz und Konsistenz zu gewährleisten.

Ausgestattet mit hochmodernen Einrichtungen, einschließlich einer staubfreien 10.000er Werkstatt.

Einsatz eines strengen 21-stufigen Prozesses zur Gewährleistung der Produktstabilität.
