Störsichere Elektret-Kondensatormikrofonkapsel mit RF-Kern aus Korea

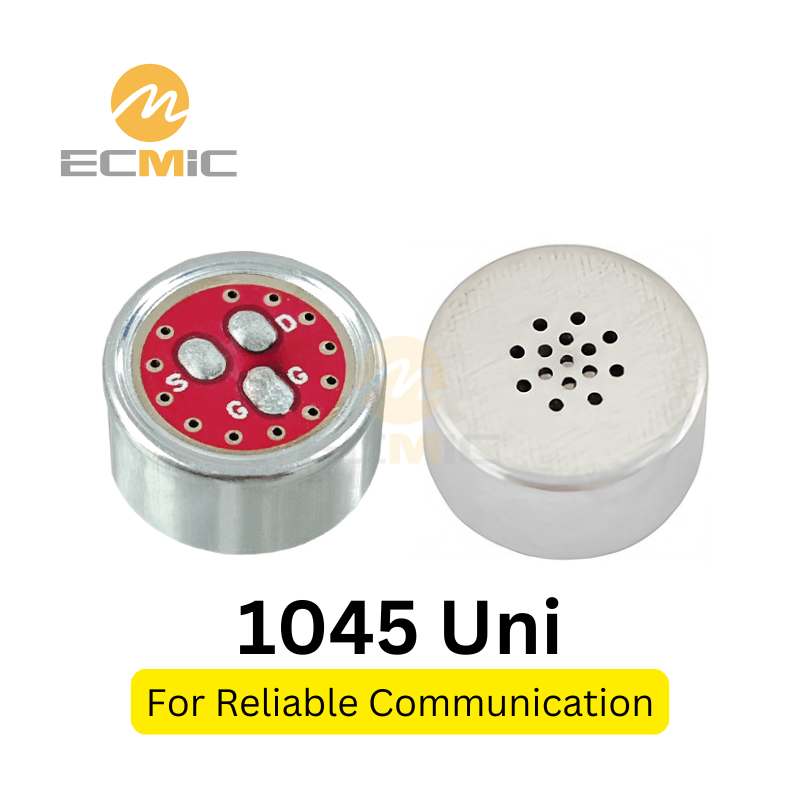

10-mm-Elektret-Kondensatormikrofonkapsel - EMI-resistente Sprachaufnahme mit Korea RF-Kern

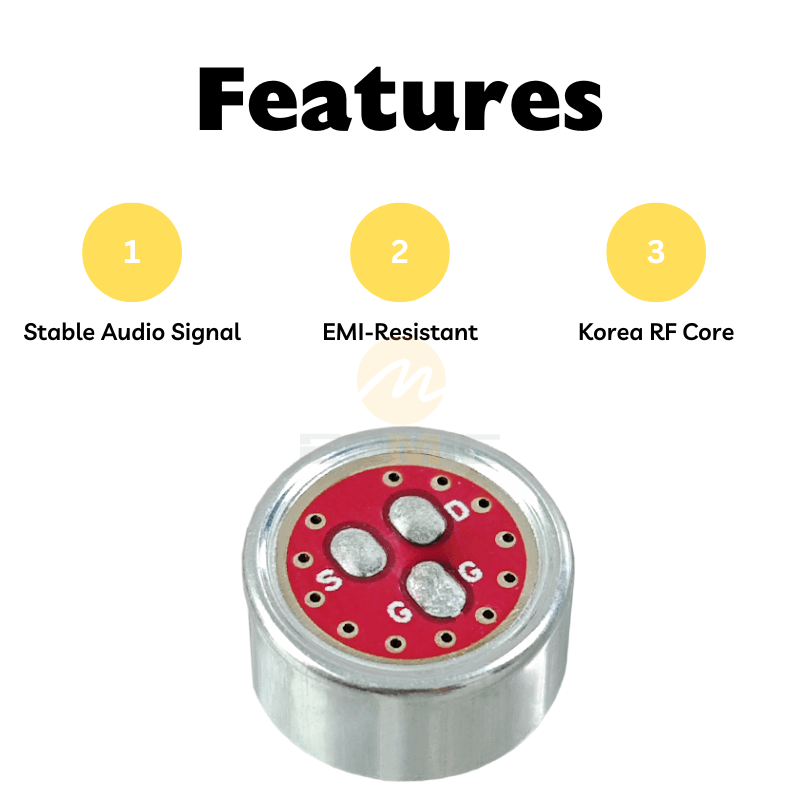

Mikrofoneigenschaften - stabiles Audiosignal, EMI-resistent, Korea RF-Kern - für zuverlässige Kommunikation

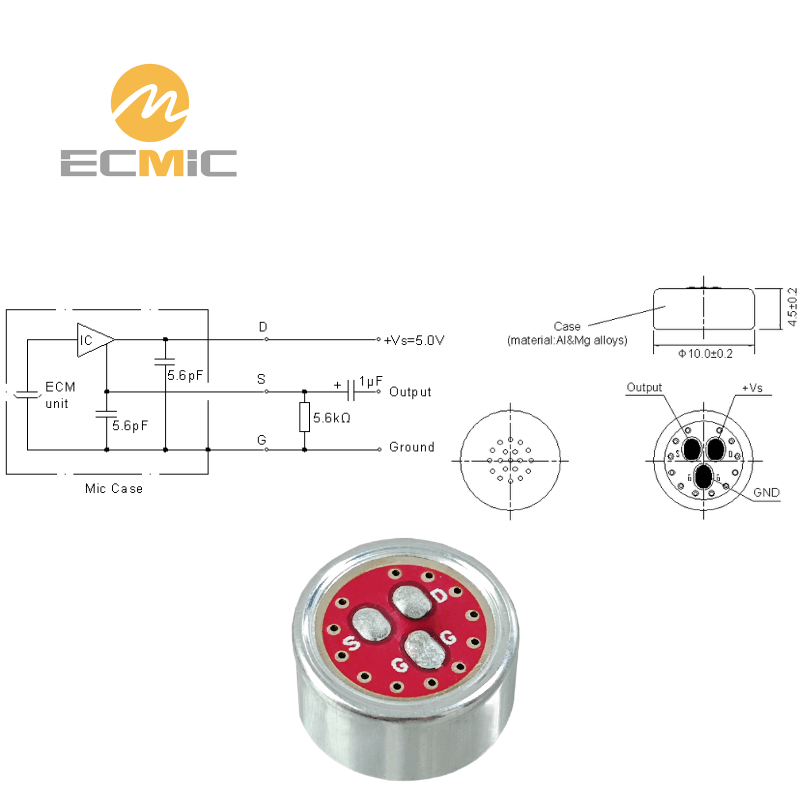

Mikrofonschaltung und Abmessungen - 10×4,5mm Design, stabile Spannung, einfache Integration

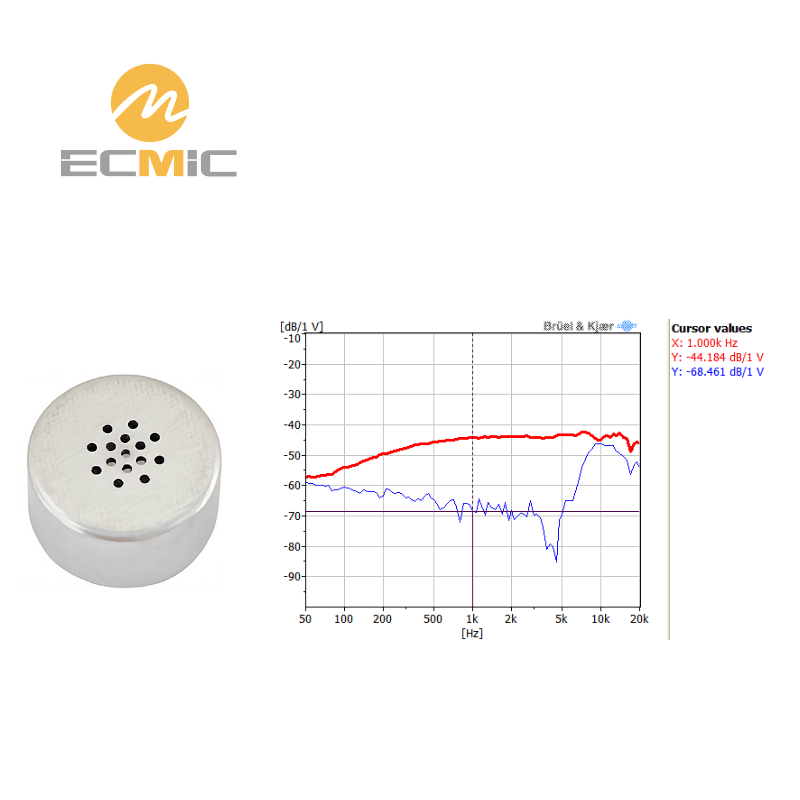

Mikrofon-Frequenzgang - klare Sprachaufnahme in HF-Umgebungen

ECMIC-Mikrofone 12.000 m² große Fabrik mit mehr als 6 Mio. Einheiten pro Monat und ISO/CE-Zertifizierungen

Überblick über die automatisierte Produktionslinie von ECMIC-Mikrofonen, die den Montage- und Qualitätskontrollprozess zeigt

9,7-mm-Elektret-Kondensatormikrofonkapsel mit einem speziellen Korea-HF-Kern, der für eine hervorragende Beständigkeit gegen elektromagnetische Störungen (EMI) optimiert ist. Robuste Leistung mit 70dB SNR und 125dB SPL, ideal für Elektronik in HF-reichen Umgebungen.

Modell: ECM-B1045UBT-Y390-967-2
Maße: 10 × 4,5 mm
Richtwirkung: Unidirektional
Empfindlichkeit: -46 dB ± 3
Impedanz: 1 kΩ
S/N-Verhältnis: 70 dB
Maximaler Schalldruckpegel: 125 dB
Betriebsspannung: 5 Vdc
Frequenzgang: 50 Hz ~ 20 kHz
Stromverbrauch: 500 μA

Aktie:

Stichworte: 10mm Elektret

Übersicht

Der ECM-B1045UBT-Y390-967-2 ist eine 9,7-mm-Elektret-Kondensatormikrofonkapsel mit unidirektionaler Ausrichtung speziell entwickelt für zuverlässiger Betrieb in elektrisch verrauschten Umgebungen. Durch den Einsatz eines speziellen Korea RF-Mikrofonkerns bietet es verbesserte Immunität gegen elektromagnetische Störungen (EMI), und sorgt für eine stabile und klare Audioaufnahme.

Hauptmerkmale

🛡️ Überlegenes Anti-Interferenz-Design - Mit einem HF-Kern aus Korea, der speziell für eine hervorragende elektromagnetische Verträglichkeit (EMV) ausgewählt wurde.
📡 Optimiert für RF-Umgebungen - Sorgt für eine klare Audioqualität in der Nähe von drahtlosen Sendern, Bluetooth-Geräten und anderen HF-Quellen.
🎤 Hoher Schalldruckpegel (125dB @ THD≤10%) - Robust genug für einen breiten Bereich von Schalldruckpegeln in realen Anwendungen.
🔇 Gutes Signal-Rausch-Verhältnis (70 dB A-gewichtet) - Bietet eine klare Sprachaufnahme, die für Kommunikation und Spracherkennung geeignet ist.
🔋 Großer Betriebsspannungsbereich (1,0-10,0 V DC) - Vielseitige Leistungskompatibilität für verschiedene elektronische Designs.
⚙️ Stabiler Ausgang mit niedriger Impedanz (≤1 kΩ) - Zuverlässige Signalintegrität für gleichbleibende Leistung.

Technische Daten

Diese Kapsel ist auf Langlebigkeit und Zuverlässigkeit ausgelegt und wurde strengen Umwelttests unterzogen, um in Bereichen, in denen es auf Störfestigkeit ankommt, konsistent zu funktionieren.

Parameter	Spezifikation
Modell	ECM-B1045UBT-Y390-967-2
Typ	Elektret-Kondensatormikrofonkapsel
Richtwirkung	Unidirektional
Empfindlichkeit	-46 ±3 dB (RL=5,6kΩ, Vs=5,0V)
Signal-Rausch-Verhältnis	70 dB (A-bewertet, Typ.)
Maximaler Eingangs-SPL	125 dB (Klirrfaktor ≤10%)
Impedanz	≤1 kΩ
Standard-Betriebsspannung	5,0 V DC
Betriebsspannungsbereich	1,0 - 10,0 V DC
Stromverbrauch	≤500 μA
Kern Typ	Korea RF (Anti-Interferenz)

Typische Anwendungen

Drahtlose Headsets und Bluetooth-Kopfhörer
Hörgeräte und Hörhilfsmittel
Intelligente Lautsprecher und sprachgesteuerte Heimassistenten
Freisprecheinrichtungen und Sprachsteuerungssysteme für Kraftfahrzeuge
Industrielle Kommunikationsgeräte und Zweiwege-Funkgeräte

Vorteile

Der ECM-B1045UBT-Y390-967-2 zeichnet sich durch seine außergewöhnliche Resistenz gegen elektromagnetische Störungen, eine häufige Herausforderung in modernen elektronischen Geräten. Da die Signalstabilität in verrauschten Umgebungen im Vordergrund steht, sorgt es für eine zuverlässige Sprachaufzeichnung und klare Kommunikation, was es zu einer robusten und zuverlässigen Komponente für jedes Design macht, bei dem HF-Rauschen ein Problem darstellt.

Probenahmeprozess

Kundenanforderungen bestätigen:

Überprüfen Sie die Produktanwendung, die Spezifikationen der Mikrofonkapsel, Nutzungsszenarien und Anforderungen an die Tonqualität.

Empfehlen und spezifizieren Sie:

Stellen Sie empfohlene Mikrofonkapselmodelle und detaillierte Spezifikationen zur Kundenbewertung bereit.

Probenbereitstellung und Prüfung:

Liefern Sie Mikrofonmuster für Kundentests und Feedbackzwecke.

Optimieren und finalisieren:

Verfeinerung des Mikrofondesigns auf der Grundlage des Feedbacks, Fertigstellung der Muster und Übergang zur Massenproduktion nach Genehmigung.

Qualitätskontrolle

Durchführen von Stichprobenprüfungen eingehender Materialien, um die Einhaltung der Standardanforderungen sicherzustellen.

Durchführen von Inspektionsaudits, um die Stabilität und Kontrolle des gesamten Herstellungsprozesses sicherzustellen.

Durchführen von Inspektionen vor dem Versand, um sicherzustellen, dass die Produkte die festgelegten Qualitätsstandards erfüllen.

Akustiklabor

Testen von Hintergrundgeräuschen, Empfindlichkeit, Frequenzgangkurve und Richtungsindikatoren.

Überprüfung des Einflusses unterschiedlicher Schaltungen, Baugrößen, Werkstoffe und Verfahren auf die Kennzahlen.

Zuverlässigkeitstests sowohl in der Entwurfsphase neuer Produkte als auch in der regulären Phase der Massenproduktion.

Automatische Werkstatt

Einsatz vollautomatischer Produktionslinien, um hohe Effizienz und Konsistenz zu gewährleisten.

Ausgestattet mit hochmodernen Einrichtungen, einschließlich einer staubfreien Werkstatt auf 10.000 Ebenen.

Einsatz eines strengen 21-stufigen Prozesses zur Gewährleistung der Produktstabilität.
