Wasserdichtes Mikrofon für Handfunkgeräte

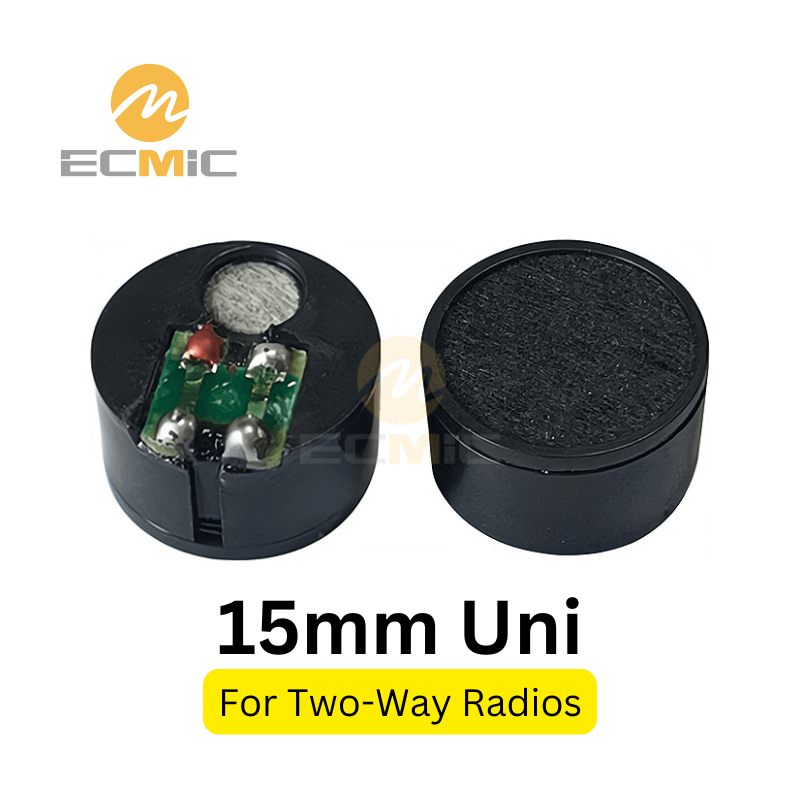

DM-1508 wasserdichte dynamische Mikrofonkapsel für Handfunkgeräte

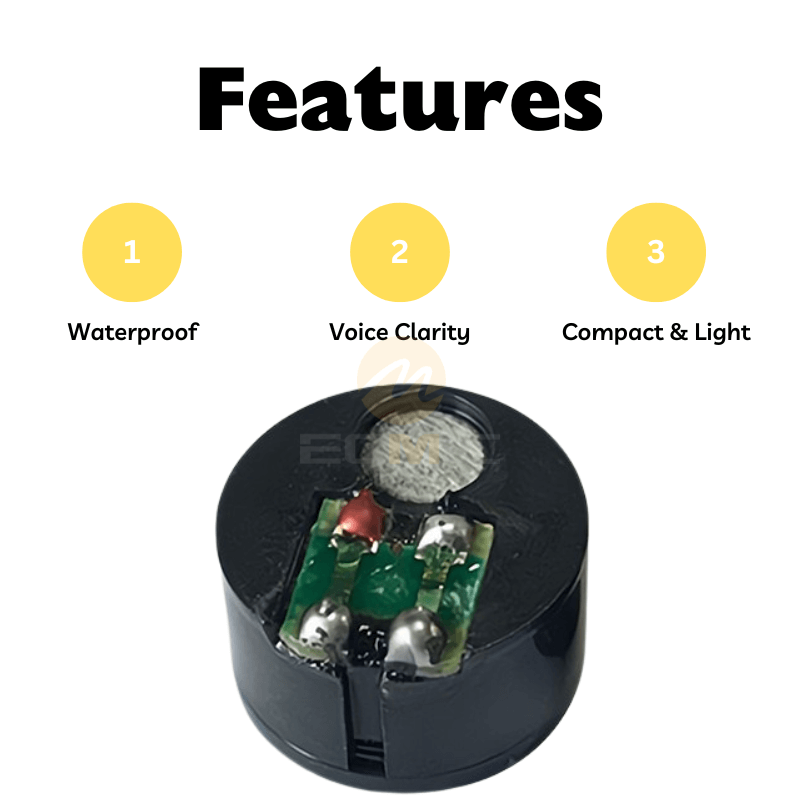

DM-1508 dynamische Mikrofonkapsel – Eigenschaften: wasserdicht, unidirektional, 15 × 8 mm, Mittenanhebung

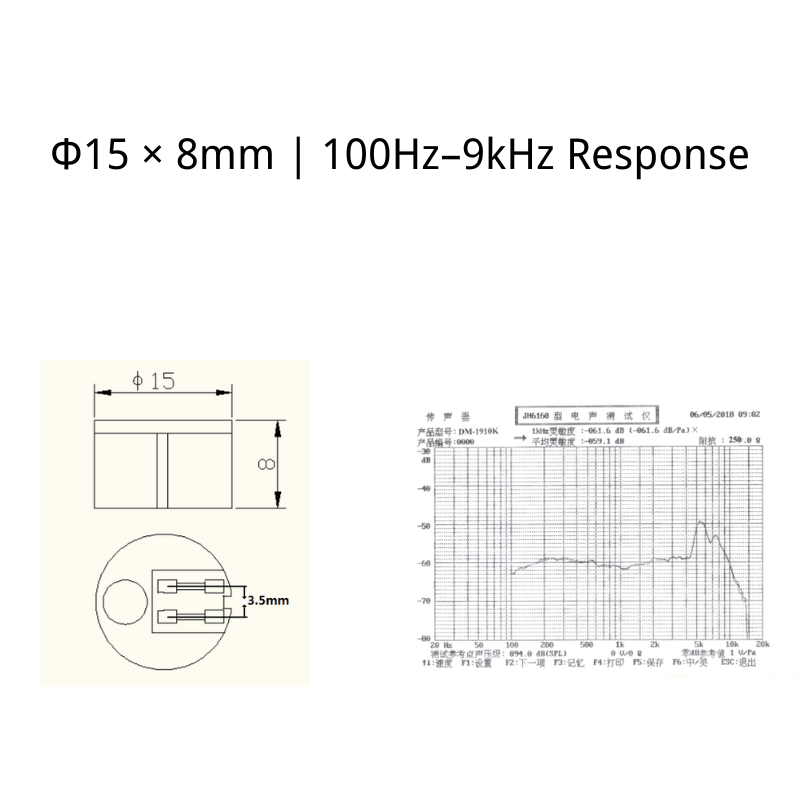

Abmessungen der DM-1508-Mikrofonkapsel und Frequenzgangkurve (100–9000 Hz)

ECMIC-Mikrofone 12.000 m² große Fabrik mit mehr als 6 Mio. Einheiten pro Monat und ISO/CE-Zertifizierungen

Überblick über die automatisierte Produktionslinie von ECMIC-Mikrofonen, die den Montage- und Qualitätskontrollprozess zeigt

Kompaktes, wasserdichtes dynamisches Mikrofon mit Mittenanhebung für klare Sprachübertragung in Handfunkgeräten. Das leichte Design gewährleistet Mobilität für den Einsatz in Industrie und Außenbereichen.

🚫 Nur Direktverkauf ab Werk - kein Einzelhandel.
Es gelten Mindestbestellmengen (MOQs).
Für Intercom- und Headset-Hersteller
📞 Kontakt für Bestellungen und Anfragen.

🧪 Muster

Kostenlos (Standardmodelle) + Versand

🧭 Versuchsanordnung

Ab 200 Stück (nur 1. Bestellung)

📦 MOQ

3.000 Stück (gemischte Modelle erlaubt)

Modell: ECM-DM1508KP250
Maße: 15 × 8 mm
Gewicht: 1.5 g
Richtwirkung: Unidirektional
Empfindlichkeit: -61 dB ± 3
Impedanz: 250 Ω
Frequenzgang: 100 Hz ~ 9000 Hz

Aktie:

Stichworte: 15mm Dynamisch Intercom-Mikrofone

Technische Daten

Die ECM-DM1508K250 ist eine kompakte dynamische Mikrofonkapsel, die für sprachorientierte Anwendungen entwickelt wurde. Mit einem Frequenzgang von 100 Hz bis 9 kHz betont sie den Stimmbereich und sorgt für klare und verständliche Sprache. Sie eignet sich ideal für Handfunkgeräte, Kopfbügelmikrofone und tragbare Sprachsysteme.

Die unidirektionale Richtcharakteristik reduziert Umgebungsgeräusche, während die Impedanz von 250 Ω die Kompatibilität mit den meisten Verstärkerschaltungen und Audio-Interfaces gewährleistet.

Das leichte und kompakte ECM-DM1508K250 lässt sich problemlos in tragbare oder am Kopf getragene Geräte integrieren und bietet stabile Leistung in professionellen und alltäglichen Sprachverstärkungsszenarien.

Explosionszeichnung & Teileliste

Explosionszeichnung der dynamischen Mikrofonkapsel ECM-DM1508K250

Enthält Schwamm, Abdeckung, Membran, Spule, Magnetstahl, Eisentopf, Halter und Leiterplatte mit Lot.

Frequenzgang-Kurve

Frequenzgang des ECM-DM1508K250

Der Frequenzgang reicht von 100 Hz bis 9 kHz und bietet ausgewogene Mitten und einen natürlichen Abfall in den Höhen, wodurch eine klare Sprachwiedergabe für Kommunikationsgeräte gewährleistet wird.

Abmessungen (Einheit: mm)

Abmessungen des ECM-DM1508K250: Φ15×8,0mm

Dynamische Mikrofonkapsel mit einer Größe von Φ15 × 8 mm, optimiert für die mobile Sprachaufnahme mit klarer Wiedergabe mittlerer Frequenzen.

Zuverlässigkeitstests

Hochtemperaturtest: Das Mikrofon wurde 96 Stunden lang einer Temperatur von +60 °C ±3 °C und einer Luftfeuchtigkeit von 20–501 TP3T ausgesetzt und anschließend 6 Stunden lang bei normaler Temperatur gelagert.

Niedertemperaturtest: Das Mikrofon wurde 96 Stunden lang einer Temperatur von -25 °C ±3 °C und einer Luftfeuchtigkeit von 20–501 TP3T ausgesetzt und anschließend 6 Stunden lang bei normaler Temperatur gelagert.

Feuchtigkeitstest: Das Mikrofon wurde 96 Stunden lang 40 °C und einer relativen Luftfeuchtigkeit von 90–951 TP3T ausgesetzt und anschließend 6 Stunden lang bei normaler Temperatur gelagert.

Temperaturzyklustest: Das Mikrofon wurde schnellen Temperaturschwankungen ausgesetzt, und zwar 1 Stunde lang von Normaltemperatur auf +60 °C ±3 °C (3 Stunden lang bei Normaltemperatur) und dann 1 Stunde lang auf -25 °C ±3 °C (3 Stunden lang bei Normaltemperatur).

Empfindlichkeitsstabilität: Die Empfindlichkeit bleibt nach jedem Umwelttest innerhalb von ±3 dB der anfänglichen Empfindlichkeit.

Probenahmeprozess

Kundenanforderungen bestätigen:

Überprüfen Sie die Produktanwendung, die Spezifikationen der Mikrofonkapsel, Nutzungsszenarien und Anforderungen an die Tonqualität.

Empfehlen und spezifizieren Sie:

Stellen Sie empfohlene Mikrofonkapselmodelle und detaillierte Spezifikationen zur Kundenbewertung bereit.

Probenbereitstellung und Prüfung:

Liefern Sie Mikrofonmuster für Kundentests und Feedbackzwecke.

Optimieren und finalisieren:

Verfeinerung des Mikrofondesigns auf der Grundlage des Feedbacks, Fertigstellung der Muster und Übergang zur Massenproduktion nach Genehmigung.

Qualitätskontrolle

Durchführen von Stichprobenprüfungen eingehender Materialien, um die Einhaltung der Standardanforderungen sicherzustellen.

Durchführen von Inspektionsaudits, um die Stabilität und Kontrolle des gesamten Herstellungsprozesses sicherzustellen.

Durchführen von Inspektionen vor dem Versand, um sicherzustellen, dass die Produkte die festgelegten Qualitätsstandards erfüllen.

Akustiklabor

Testen von Hintergrundgeräuschen, Empfindlichkeit, Frequenzgangkurve und Richtungsindikatoren.

Überprüfung des Einflusses unterschiedlicher Schaltungen, Baugrößen, Werkstoffe und Verfahren auf die Kennzahlen.

Zuverlässigkeitstests sowohl in der Entwurfsphase neuer Produkte als auch in der regulären Phase der Massenproduktion.

Automatische Werkstatt

Einsatz vollautomatischer Produktionslinien, um hohe Effizienz und Konsistenz zu gewährleisten.

Ausgestattet mit hochmodernen Einrichtungen, einschließlich einer staubfreien Werkstatt auf 10.000 Ebenen.

Einsatz eines strengen 21-stufigen Prozesses zur Gewährleistung der Produktstabilität.
