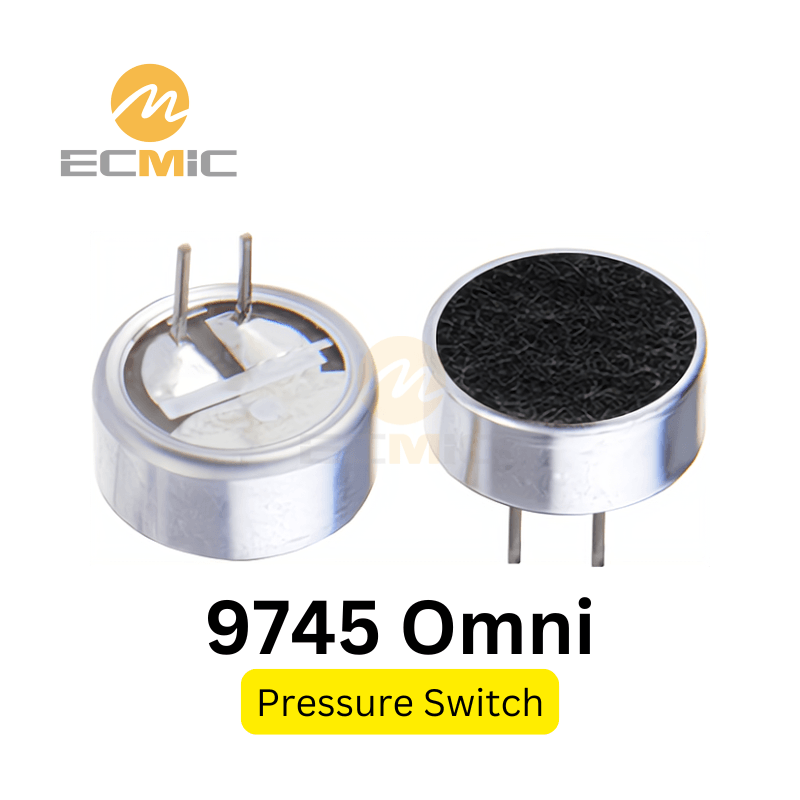

圧力スイッチ用エレクトレット・マイクカプセル 9.7mm FETなし

9.7 × 4.5 mm の全方向性エレクトレット・マイクロホン・カプセル（ピン付き、内蔵 FET なし）, 以下の用途向けに設計された 圧力スイッチ および気流検知用途。外部FET／増幅器が必要であり、以下の機能を提供します。 -36dBの感度 また、圧力トリガー式検出のための安定した信号出力を実現します。.

モデル： ECM-F9745AP36NFET-26490
寸法: 9.7 × 4.5 んん
指向性: 全方向
感度： -36 dB ± 3
インピーダンス: 2.2 kΩ
S/N比: 65 dB
最大音圧レベル: 110 dB
動作電圧： 4.5 Vdc
周波数応答: 50 Hz ~ 20 kHz

資料請求 / サンプル

プロジェクトのステージをお知らせください。当社のエンジニアリングチームが対応いたします。.

共有：

リードタイム

サンプル1-3週間
大量生産：2～4週間

カスタマイズ

アプリケーションベースのエンジニアリング・サポート
構造／感度／音響調整

MOQ

3,000個
モデルごと／生産バッチごと

認証

RoHSおよびUL準拠
工業的信頼性を保証

技術仕様

の ECM-F9745AP36NFET-26490 は 9.7 × 4.5 mm 全方向性エレクトレット・マイクロホン・カプセル ピンを使って、そして 内蔵FETなし, 以下の用途向けに設計された 圧力スイッチ および気流検知用途。この製品を使用するには、アプリケーション回路に外部のFET／増幅器が必要です。 -36dBの感度, これにより、カスタム回路設計における圧力検知において、安定かつ信頼性の高い性能を発揮します。.

標準テスト回路

テスト条件：負荷抵抗(RL)=2.2kΩ、電源電圧(VS)=4.5V、カップリングコンデンサ(C)=1μF。

典型的な周波数応答

周波数特性は50Hzから20kHzに及ぶ。50Hzから3kHzまではほぼフラットで、5kHz付近でピークに達し、その後徐々に低下する。

寸法（単位：mm）

外観寸法

直径：9.7mm、高さ：4.5mm。前面は防塵メッシュ、背面は穴のない密閉構造。カプセルは4.5mmピンを2.54mm間隔で装備。

注：このマイクロホン・カプセルには外付けFETが含まれていないため、アプリケーション回路でお客様ご自身でFETをご用意いただく必要があります。

パッケージの概要

標準梱包：小箱100個入り。
10個の小箱（1,000個）が1個の中箱にまとめられている。
いくつかの中カートンは、さらに大きな外カートンへと詰め込まれる。
ピン型マイクは小さな箱の中で発泡スチロールで保護されている。
その他のタイプは、直接梱包されるか、静電気防止袋に密封される。

信頼性テスト

高温テスト: マイクロフォンを +80℃ に 100 時間さらした後、室温で 3 時間放置します。

低温テスト: マイクを -40℃ に 100 時間さらし、その後室温で 3 時間放置します。

湿度と熱のテスト: マイクを +55℃、相対湿度 85% に 100 時間さらし、その後室温で 3 時間放置しました。

熱衝撃試験: マイクを[+80℃ 0.5H → 室温 1H → -40℃ 0.5H → 室温 1H]に10サイクルさらし、その後室温に3時間さらしました。

振動テスト: マイクロフォンは、周波数 10 ～ 55 Hz、振幅 1.52 mm で x、y、z 方向に 2 時間の振動を受けます。

落下試験: マイクは梱包なしで 1.0 メートルの高さから滑りやすい大理石の床に 5 回落下しましたが、正常に動作しました。

保管および動作温度範囲: -35℃～+60℃の環境に適しています。

サンプリングプロセス

顧客の要件を確認します。

製品の用途、マイクカプセルの仕様、使用シナリオ、音質のニーズを確認します。

推奨および指定:

顧客評価用に推奨されるマイクカプセルモデルと詳細な仕様を提供します。

サンプルの提供とテスト:

顧客テストとフィードバックの目的でマイクのサンプルを提供します。

最適化して完成させる:

フィードバックに基づいてマイクロホンの設計を改良し、サンプルを完成させ、品質が承認された時点で量産に移行する。を承認する。

当社の証明書

当社の生産は、ISO 9001:2015およびISO 14001:2015規格に適合しており、IATF 16949:2016規格の下で自動車用途向けに調整されています。 IATF16949:2016規格に準拠し、包括的な品質管理を保証しています。さらに、当社の製品は以下の規格に準拠しています。 ROHS、CE、およびFCC要件に準拠しています。
