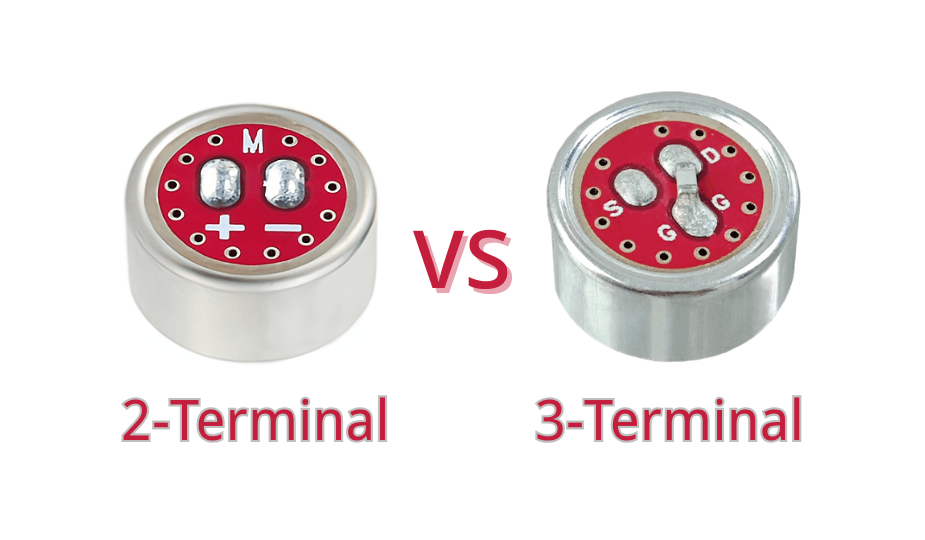

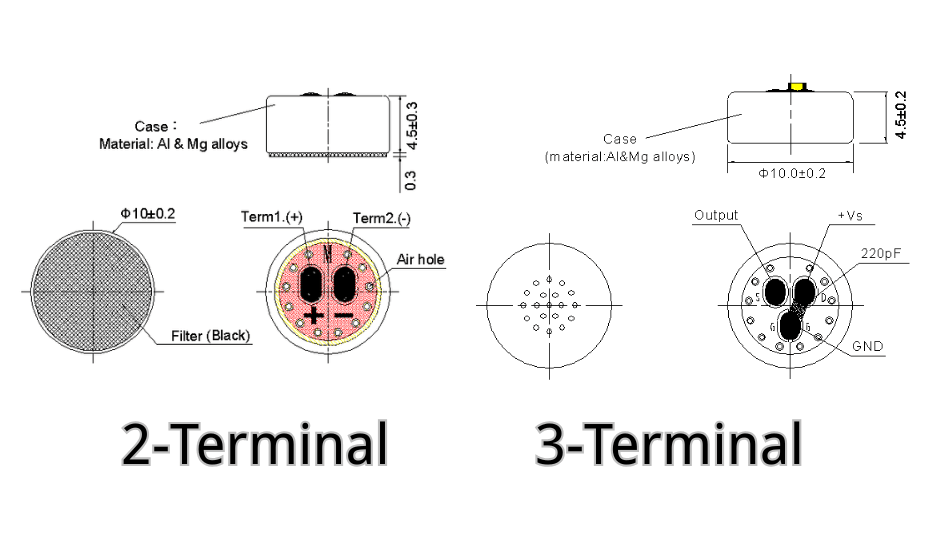

エレクトレットマイクロホンは、次のように大別される。 ターミナルタイプ, 一般的に2端子と3端子の設計に分けられる。最も目に見える違いは、はんだパッドの数ですが、より重要な違いは、以下の点にあります。 インピーダンスと使用電圧.
代表的なインピーダンスと電圧
| 端子タイプ | 共通インピーダンス | 低コモンインピーダンス | 標準電圧 |
|---|---|---|---|
| 2端子 | 2KΩ | — | 1.5V、2V |
| 3端子 | 1KΩ、680Ω | 550Ω、2.2KΩ | 1.5V、2V、3V、最大5V |
2端子エレクトレット・マイクロホン
ほとんどの2端子マイクロホンは インピーダンス2KΩ で動作する。 2V, Vの低電圧モデルもある。これらのマイクロホンは使いやすく、電源と信号の2つの接続しか必要としない。インピーダンスが固定されているため、回路マッチングの柔軟性が制限される。.
2端子マイクロホンの詳細については、以下をご覧ください。 2端子エレクトレット・マイクロホン 製品ページ。.
3端子エレクトレット・マイクロホン
3端子マイクロホンは、グランド、信号出力、バイアス電圧用に別々の端子を備えています。この設計により、より幅広い インピーダンスと電圧のオプション. .最も一般的なインピーダンスは 1KΩおよび680Ω, 一方 550Ωおよび2.2KΩ は稀である。使用電圧の範囲は 1.5V～5V.
3端子マイクロホンの詳細については、以下をご覧ください。 3端子エレクトレット・マイクロホン 製品ページ。.
3端子マイクロホンの用途
その柔軟性により、3端子マイクロホンは、以下のようなハイエンドのオーディオ機器に理想的なものとなっている：
- ノイズキャンセリングヘッドフォン（高SNRが必要）
- 会議用マイク（低ノイズ、安定した出力）
- ストリーマーまたはブロードキャスターマイク（高忠実度、高AOP）
インピーダンスと電圧が重要な理由
インピーダンスは、マイクロホンと下流の回路との相互作用に影響する。インピーダンスの低いマイクは、信号ロスを抑えながら長いケーブルを駆動することができ、インピーダンスの高いマイクは短い接続に適している。.
動作電圧は内部 FET の動作を制御する。2端子マイクロホンは通常、信号ラインから供給される内蔵FETに依存しています。3端子マイクロホンはバイアス電源を分離することで、回路マッチングを改善し、より柔軟なパフォーマンスを可能にします。.
2端子マイクと3端子マイクの選択
- 2端子： 実装が容易、標準電圧（1.5-2V）、標準インピーダンス2KΩ、汎用機器に最適。.
- 3端子： フレキシブルな電圧（1.5-5V）、インピーダンス680Ω-1KΩコモン、550Ω/2.2KΩレア、高忠実度が要求される高性能アプリケーションに最適。.
まとめ
ターミナル数がまず目に見える違いだが、本当の違いは次の点にある。 インピーダンス、使用電圧、アプリケーションの柔軟性. .2端子マイクロホンは標準的なコンシューマー製品に適していますが、3端子マイクロホンは高性能、高忠実度のシナリオに優れています。.
