製品への組み込み用にマイクカプセルを選ぶ際、多くのエンジニアにとってカーディオイドが第一の選択肢となることがよくあります。しかし、ワイドカーディオイドが存在するのには理由があります。音源によっては、カーディオイドの集音パターンには収まらないものもあるからです。.
このガイドでは、ワイドカーディオイドの特性、どのような場合に最適な選択肢となるか、そしてOEM設計者がワイドカーディオイドカプセルを自社製品に組み込む際に考慮すべき点について解説します。.
1. ワイドカーディオイドとは？

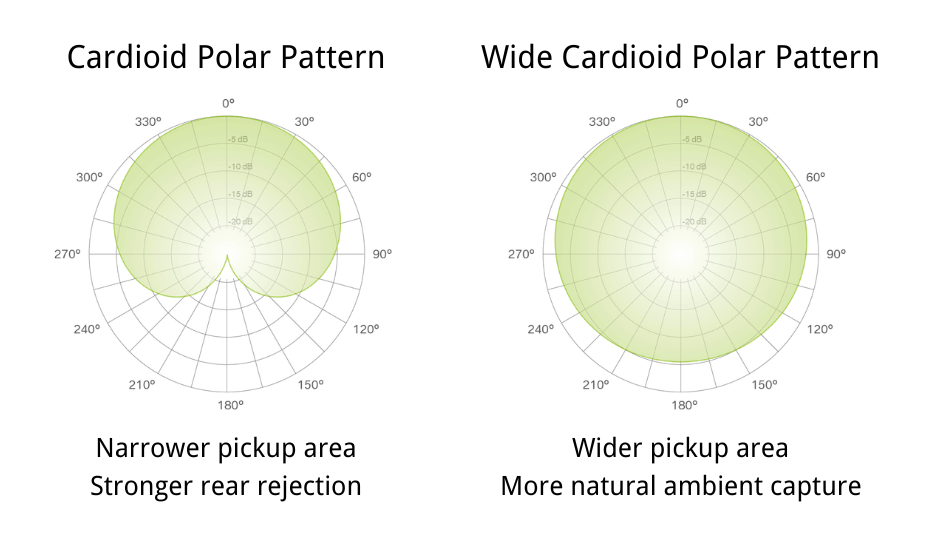

マイクロフォンの指向特性は、いくつかの決まったカテゴリーに限定されるものではありません。それらは、全方向性から高指向性に至るまでの幅広い範囲に存在します。ワイドカーディオイドは、全方向性とカーディオイドの中間に位置し、全方向性よりも指向性が高く、カーディオイドほど指向性が強くありません。.
| パターン | 代表的なピックアップ角度 | 側方減衰（90°） | 後方減衰（180°） |
|---|---|---|---|
| 全方向 | 360° | 0dB | 0dB |
| ワイド・カーディオイド | 120° – 180° | ～3dB | 約10dB |
| カーディオイド | 約130° | ～6dB | >20dB |
実際の指向特性は、カプセルの設計、周波数帯域、および音響的統合によって異なる場合があります。.
注： ワイドカーディオイドは、サブカーディオイドと呼ばれることもありますが、その正確な定義はメーカーによって異なります。ただし、その主な特性は一貫しており、カーディオイドに比べて側方からの音を遮断する能力が低いため、より開放感のあるサウンドを実現しつつ、後方からの音を十分に遮断することができます。.
工学的な観点から見ると、ワイドカーディオイドの側方減衰がわずか約3dBであるため、軸外からの音はそれほど強く遮断されません。これは、軸外からの音を可能な限り遮断することを設計目標とするカーディオイドとは正反対の特性です。.
2. OEMエンジニアがワイドカーディオイド型カプセルを選ぶ理由
OEM設計の観点から見ると、ワイドカーディオイドには、製品開発において重要な特定の利点があります。
- マイクの数を減らす： 1つのワイドカーディオイド型カプセルを使用することで、特定の用途において複数のカーディオイド型カプセルが必要なくなる場合があります。.
- 音響設計を簡素化する： 複雑なマルチマイクアレイや、配置の精密な最適化の必要性が低くなります。.
- 自然な音を録音する： この集音パターンにより、楽器の自然な音の広がりをより忠実に捉えることができます。.
- ユーザー体験の向上： より「開放的」で「自然な」音を実現する製品は、多くの場合、より良いリスニング体験をもたらします。.
プロダクトデザイナーにとって、ワイドカーディオイドを採用するかどうかの判断は、多くの場合、次のような根本的な問いから始まります： 音源は一点か、それとも広い範囲か？
3. 活用シーン：ワイドカーディオイドが適している場合
ワイドカーディオイドとは、 広範囲の音源専用のツール — 音が単一の点から発生しない楽器やアンサンブル。.
ピアノ
ピアノは、ワイドカーディオイドが定番として用いられる楽器です。響板の幅は1メートル以上に及び、低音弦と高音弦の音の広がり方も異なり、マイクが音源全体を「捉える」ことで初めて、その楽器の真の個性が表現されます。ワイドカーディオイドのカプセル1つであれば、カーディオイド型よりも自然にピアノの全幅をカバーすることができます。.
ドラムのオーバーヘッド
ドラムセットは幅が広いものです。広角カーディオイドのオーバーヘッドマイクを使用すると、セット全体をより均一にカバーでき、シンバル、タム、スネアの音をよりバランスのとれた状態で収録できます。集音角度が広いことで、集音パターンが狭いマイクに比べて、マイクの設置位置の選択肢が広がる可能性があります。.
合唱団とアンサンブル
ボーカルグループや器楽アンサンブルの場合、ワイドカーディオイドはグループ全体の広がりを捉えつつも、指向性を確保することで不要な室響を低減します。グループ録音では「焦点が絞りすぎている」ように聞こえがちなカーディオイドに比べて、より自然な音像を再現します。.
大型楽器（パイプオルガン、マリンバなど）
パイプオルガンやマリンバなど、音源が分散している大型楽器には、広範囲な集音パターンが適しています。このカプセルは、特定のセクションを過度に強調することなく、楽器の全音域を捉えます。.
カーディオイドを使うべき場面
- ライブ音響（アイソレーションが高いほど、フィードバック発生前のゲインが向上する）
- ブリードを最小限に抑える必要がある場合、個々の楽器をクローズ・マイキングする
- オフアクシスノイズの低減が極めて重要な騒がしい環境
- マルチマイク構成におけるスポットマイキング
4. OEM設計者向けのカプセルレベルの考慮事項
ワイドカーディオイド型カプセルを製品に組み込む際には、いくつかのパラメータに注意を払う必要があります：
感度とSNR
ワイドカーディオイド型カプセルには、さまざまな感度値の製品があり、通常は-38dBから-45dBの範囲です。音量が中程度となるアコースティック楽器の収録では、一般的に感度の高いものが好まれます。.
カプセルの設計によって異なりますが、一般的なSNRは60dBから65dB以上です。.
周波数応答
ワイドカーディオイド型カプセルは、通常、50Hz～16kHzの周波数特性範囲を持っています。ピアノやドラムの録音においては、低域の応答が十分に広がっていることで、楽器の自然な音色を忠実に再現することができます。.
筐体と音響の統合
完成品のマイクとは異なり、マイクカプセルは製品開発の段階で、音響的なマッチングを慎重に行う必要があります。最終的な性能には、以下の要因が影響します：
- ハウジングの形状とポートの配置
- 制振材の選定
- 振動からの機械的隔離
- PCBのレイアウトとアース接続
これらの要素は、設計段階において個別に決定するのではなく、総合的に考慮されなければなりません。.
5. ECMIC ワイドカーディオイドカプセルのオプション
ECMICは、OEMおよびODM向けのワイドカーディオイド型エレクトレットコンデンサーマイクカプセルを製造しています。当社の標準カプセル製品には、以下の主要な仕様が含まれています：
| パラメータ | 代表的な範囲 |
|---|---|
| 指向性 | ワイドカーディオイド（120°～180°の範囲） |
| 感度 | -45dB ～ -38dB（カスタマイズ可能） |
| SNR | 60dB – 65dB+（カスタマイズ可能） |
| 最大音圧レベル | 110dB～120dB |
| 周波数応答 | 50Hz ～ 16kHz（標準値） |
| サイズ | 9.7mm、14mm、その他各種サイズをご用意しています |
OEMおよびODMプロジェクトにおいて、ECMICは以下のようなカスタマイズに対応しています：
- カプセルの直径と高さ
- 感度の調整
- 周波数応答の整形
- 住宅の改修
- 端子の種類（ピン、パッド、またはリード線）
- アコースティックポートの構成
当社のワイドカーディオイドカプセルについて詳しくはこちら： ワイドカーディオイド型マイクカプセル
6.概要
| 申し込み | おすすめのパターン | 理由 |
|---|---|---|
| ピアノ（単体またはステレオペア） | ワイド・カーディオイド | 計器の全幅を撮影します |
| ドラムのオーバーヘッド | ワイド・カーディオイド | キット全体に均一に塗布 |
| 合唱団／アンサンブル | ワイド・カーディオイド | 過剰な室内音のない自然なバランス |
| 大型の楽器 | ワイド・カーディオイド | ホットスポットのない全範囲の撮影 |
| 近接マイクで録音されたソロ楽器 | カーディオイド | 隔離と管理 |
| ライブボーカル／ステージ | カーディオイド | 最大オフアクシス除去率 |
選定基準： 点音源 → カーディオイド。広範囲の音源 → ワイドカーディオイド。.
製品で幅広い音源を自然かつ効率的に拾う必要がある場合は、ワイドカーディオイドをピックアップパターンとして指定することをお勧めします。.
サンプルのご請求、またはカプセルに関するご要望についてご相談ください： ECMICのエンジニアリングチームへのお問い合わせ
