4-mm-Elektret-Lavaliermikrofonkapsel für klaren Klang

Name: 4-mm-Elektret-Lavaliermikrofonkapsel für klaren Klang - ECMIC
SKU: ECM-B4015AL38RC-L10
Price: 0.38 USD
Availability: InStock
Rating: 5.00 (1 reviews)

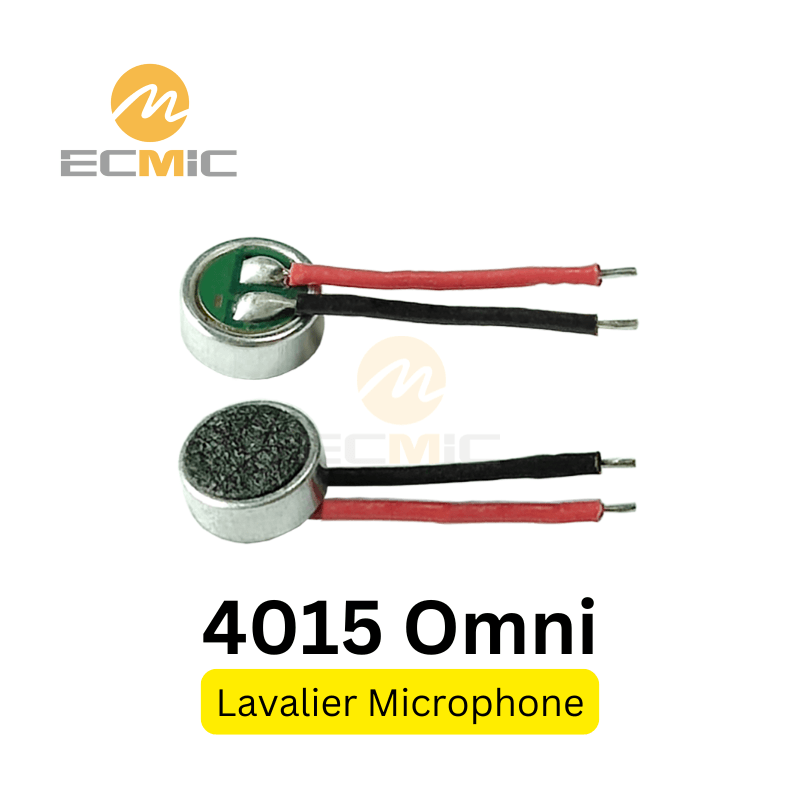

Elektret-Lavalier-Mikrofonkapsel für klaren Klang 4mm

Schaltplan und Abmessungen des Mikrofons ECM-B4015AL38RC-L10, mit Angabe der wichtigsten Bauteile und der Größe

Frequenzgangdiagramm des Mikrofons ECM-B4015AL38RC-L10, das die Empfindlichkeit und Leistung über den gesamten Frequenzbereich zeigt

ECMIC-Mikrofone 12.000 m² große Fabrik mit mehr als 6 Mio. Einheiten pro Monat und ISO/CE-Zertifizierungen

Überblick über die automatisierte Produktionslinie von ECMIC-Mikrofonen, die den Montage- und Qualitätskontrollprozess zeigt

Bewertet 5.00 von 5

(1 Kundenrezension)

Mikrofonkapsel mit Kugelcharakteristik und vormontierten 10-mm-Kabeln, die eine einfache Integration und hochwertige Tonaufnahme für professionelle Audiogeräte ermöglicht. Für Versionen ohne Kabel oder mit längeren Kabeln, siehe bleifrei oder 25 mm Modelle.

Modell: ECM-B4015AL38RC-L10
Maße: 4 × 1,5 mm
Richtwirkung: Omnidirektional
Empfindlichkeit: -38 dB ± 2
Impedanz: 2,2 kΩ
S/N-Verhältnis: 65 dB
Maximaler Schalldruckpegel: 110 dB
Betriebsspannung: 3 Vdc
Frequenzgang: 50 Hz ~ 20 kHz
Stromverbrauch: 500 μA

Informationen/Muster anfordern

Nennen Sie uns Ihr Projektstadium. Unser Ingenieurteam wird entsprechend reagieren.

Aktie:

Vorlaufzeit

Proben: 1-3 Wochen
Massenproduktion: 2-4 Wochen

Personalisierung

Anwendungsbezogene technische Unterstützung
Struktur / Empfindlichkeit / akustische Abstimmung

MOQ

3.000 Stück
Pro Modell / pro Produktionslos

Zertifizierung

RoHS & UL-konform
Industrielle Zuverlässigkeit gewährleistet

Technische Daten

Das ECM-B4015AL38RC-L10 ist eine 4mm-Kugelmikrofonkapsel mit vormontierten 10mm-Kabeln, die eine schnelle Integration in verschiedene Geräte ermöglicht. Das Mikrofon ist mit einem hochwertigen Mikrofonkern und einem Doppelkondensator ausgestattet, der eine hohe Störsicherheit gewährleistet und somit ideal für Anwendungen in Umgebungen mit starken elektronischen Störungen ist.

Dieses Modell bietet eine hervorragende Klangtreue mit einem Frequenzgang von 50 Hz bis 16 kHz und sorgt für eine klare und scharfe Tonqualität. Mit einer Empfindlichkeit von -38 dB und einem Rauschabstand von 65 dB eignet es sich für Hochleistungs-Audioaufnahmen, Spracherkennungssysteme und medizinische Geräte. Die 10 mm langen Kabel erleichtern die Montage und sind ideal für Anwendungen, bei denen Platz und Effizienz eine wichtige Rolle spielen.

Standardtestschaltung

Testbedingungen: RL = 2,2kΩ, Vs = 3V, C = 1μF

Typischer Frequenzgang

Der Frequenzgang bleibt von 50Hz bis 1kHz flach und fällt dann allmählich ab. Ab ca. 2 kHz fällt der Frequenzgang deutlicher ab.

Abmessungen (UNIT: mm)

Aussehen Dimension

Die Kapsel misst 4 mm im Durchmesser und 1,5 mm in der Höhe. Die Vorderseite ist mit einem staubdichten Netz versehen, und die Rückseite hat keinen akustischen Anschluss. Sie wird mit einem 10-mm-Parallelkabel vorgelötet.

Verpackungsübersicht

Standardverpackung: 100 Stück pro kleiner Schachtel.
10 kleine Schachteln (1.000 Stück) sind in einem mittleren Karton zusammengefasst.
Mehrere mittlere Kartons werden weiter in einen großen Umkarton gepackt.
Stiftmikrofone sind in der kleinen Box mit Schaumstoff geschützt.
Andere Typen werden direkt verpackt oder in antistatische Beutel eingeschweißt.

Zuverlässigkeitstests

Hochtemperaturtest: Das Mikrofon wurde 100 Stunden lang einer Temperatur von +80 °C und anschließend 3 Stunden lang Raumtemperatur ausgesetzt.

Niedertemperaturtest: Das Mikrofon wurde 100 Stunden lang einer Temperatur von -40 °C und anschließend 3 Stunden lang Raumtemperatur ausgesetzt.

Feuchtigkeits- und Hitzetest: Das Mikrofon wurde 100 Stunden lang einer Temperatur von +55 °C und einer relativen Luftfeuchtigkeit von 851 TP3T ausgesetzt, danach für 3 Stunden bei Raumtemperatur.

Thermoschocktest: Das Mikrofon wurde 10 Zyklen lang den Temperaturen [+80 °C 0,5 Std. → Raumtemperatur 1 Std. → -40 °C 0,5 Std. → Raumtemperatur 1 Std.] ausgesetzt und dann 3 Stunden lang der Raumtemperatur ausgesetzt.

Vibrationstest: Das Mikrofon wurde zwei Stunden lang Vibrationen in x-, y- und z-Richtung mit Frequenzen von 10–55 Hz und einer Amplitude von 1,52 mm ausgesetzt.

Falltest: Das Mikrofon wurde ohne Verpackung fünfmal aus einer Höhe von 1,0 Meter auf einen rutschigen Marmorboden fallen gelassen und funktioniert immer noch normal.

Lager- und Betriebstemperaturbereich: Geeignet für Umgebungen von -35 °C bis +60 °C.

Probenahmeprozess

Kundenanforderungen bestätigen:

Überprüfen Sie die Produktanwendung, die Spezifikationen der Mikrofonkapsel, Nutzungsszenarien und Anforderungen an die Tonqualität.

Empfehlen und spezifizieren Sie:

Stellen Sie empfohlene Mikrofonkapselmodelle und detaillierte Spezifikationen zur Kundenbewertung bereit.

Probenbereitstellung und Prüfung:

Liefern Sie Mikrofonmuster für Kundentests und Feedbackzwecke.

Optimieren und finalisieren:

Verfeinerung des Mikrofondesigns auf der Grundlage des Feedbacks, Fertigstellung der Muster und Übergang zur Massenproduktion nach Genehmigung.

Qualitätskontrolle

Durchführung von Stichprobenkontrollen der eingehenden Materialien, um die Einhaltung der Norm Anforderungen.

Durchführen von Inspektionsaudits, um die Stabilität und Kontrolle des gesamten Herstellungsprozesses sicherzustellen.

Durchführen von Inspektionen vor dem Versand, um sicherzustellen, dass die Produkte die festgelegten Qualitätsstandards erfüllen.

Akustiklabor

Testen von Hintergrundgeräuschen, Empfindlichkeit, Frequenzgangkurve und Richtungsindikatoren.

Überprüfung des Einflusses unterschiedlicher Schaltungen, Baugrößen, Werkstoffe und Verfahren auf die Kennzahlen.

Zuverlässigkeitsprüfungen sowohl in der Phase des Entwurfs neuer Produkte als auch in der regulären stufe.

Automatische Werkstatt

Einsatz vollautomatischer Produktionslinien, um hohe Effizienz und Konsistenz zu gewährleisten.

Ausgestattet mit hochmodernen Einrichtungen, einschließlich einer staubfreien Werkstatt auf 10.000 Ebenen.

Einsatz eines strengen 21-stufigen Prozesses zur Gewährleistung der Produktstabilität.
