Wenn Sie ein Desktop-Streaming- oder Podcasting-Mikrofon bauen, haben Sie sich wahrscheinlich schon viele 16-mm-Elektretkapseln angesehen. Die meisten sehen gleich aus: zwei Lötflächen auf der Rückseite, Nierencharakteristik, ähnliche Empfindlichkeitsangaben. Aber die ECM-B1668UL46-320 sticht hervor - nicht wegen der technischen Daten auf dem Papier, sondern wegen der Art und Weise, wie es montiert wird.

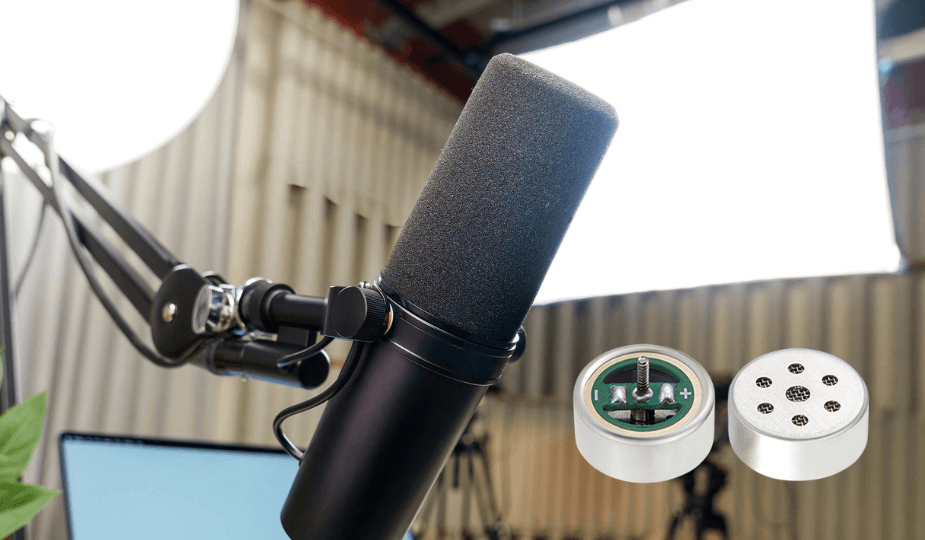

Auf der Rückseite befinden sich anstelle von nur zwei Lötpads ein Schraubbolzen mit Gewinde in der Mitte. Die beiden Pads sind immer noch da und sorgen für die elektrische Verbindung. Der Schraubbolzen ist etwas Besonderes: ein separater mechanischer Anker. Sie befestigen ihn mit einer Mutter an Ihrem Mikrofongehäuse.
Warum ist das wichtig? Weil bei einer typischen Kapsel die Lötstellen sowohl das Signal als auch die mechanische Belastung tragen. Wenn das Mikrofon fallen gelassen wird oder sich die Leiterplatte verbiegt, wirkt die Belastung direkt auf diese Verbindungen. Bei dieser Konstruktion übernimmt die Schraube die gesamte physische Belastung - Stürze, Vibrationen, Kabelzug. Die Lötpads übernehmen nur die Signalübertragung. Kein Stress, keine rissigen Verbindungen im Laufe der Zeit.
Es handelt sich nicht um eine radikale Umgestaltung. Es handelt sich lediglich um eine kleine mechanische Verbesserung, die die Kapsel im praktischen Einsatz sicherer macht. Auch die Montage ist einfacher - der Schraubbolzen richtet sich selbst am Gehäuse aus. Kein Klebstoff, keine fummeligen Klammern.
Quick-Specs
- Größe: 16 mm Durchmesser × 6,8 mm Höhe
- Richtwirkung: Unidirektional (Nierencharakteristik)
- Empfindlichkeit: -46 ± 2 dB (0dB=1V/Pa, RL=680Ω, 1,5V)
- Impedanz: 680Ω (max)
- Signal-Rausch-Verhältnis: 68 dB (A-bewertet)
- Maximaler Schalldruck: 110 dB (THD ≤3%)
- Betriebsspannung: 1,0 - 10 Vdc
- Stromverbrauch: ≤500 μA
- Betriebstemperatur: -35°C bis +65°C
Wo es hingeht
Desktop-USB-Streaming-Mikrofone. Podcast-Mikrofone. Broadcast-Headsets. Alles, was eine Kapsel mit Nierencharakteristik benötigt, die sicher an einem Gehäuse befestigt ist.
Auf Langlebigkeit getestet
Laut Datenblatt übersteht diese Kapsel 100 Stunden bei 80°C und -40°C, 100 Stunden bei 85% Luftfeuchtigkeit, Temperaturschocks und Stürze aus einem Meter Höhe auf Marmor (5 Mal) mit einer Empfindlichkeitsänderung von weniger als ±3 dB.
Nicht die einzige Option
Diese Schraubbolzenkonstruktion ist eine Variante. Siehe unser gesamtes Angebot an 16-mm-Elektretkapseln hier. Wir liefern auch Standard-Elektretkapseln mit 2 und 3 Pads (ohne Schraube) in den Größen 6 mm, 9,7 mm, 14 mm und 16 mm sowie MEMS-Mikrofone für die SMT-Montage und dynamische Kapseln für den industriellen Einsatz.
