Mikrofonkapsel für Akustikgitarre, 10 mm

10-mm-Mikrofonkapsel für Akustikgitarren

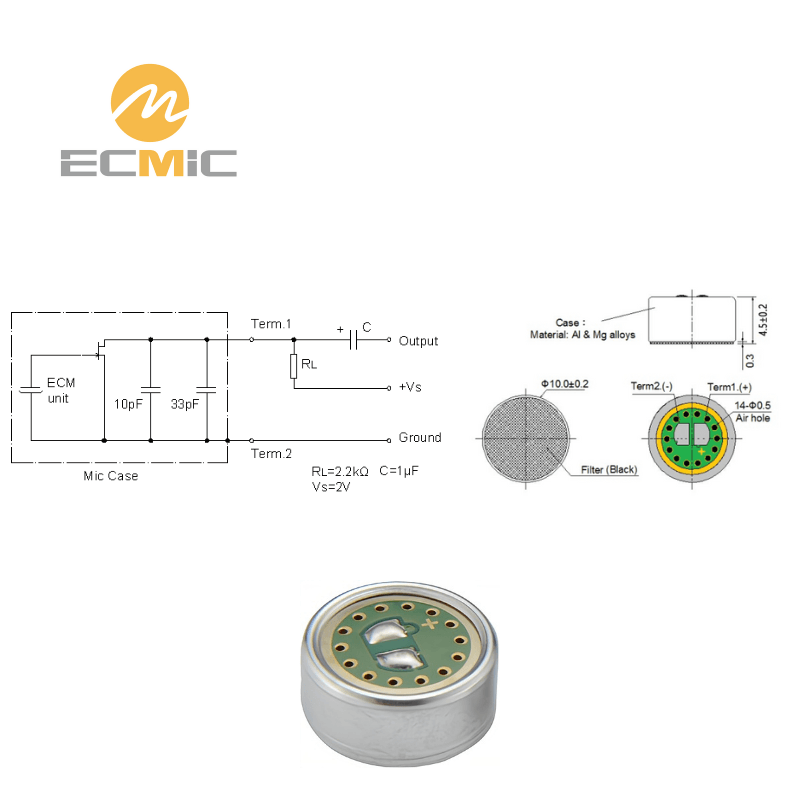

ECM-B1045UL-53 microphone circuit diagram and dimensions, showing key components and size

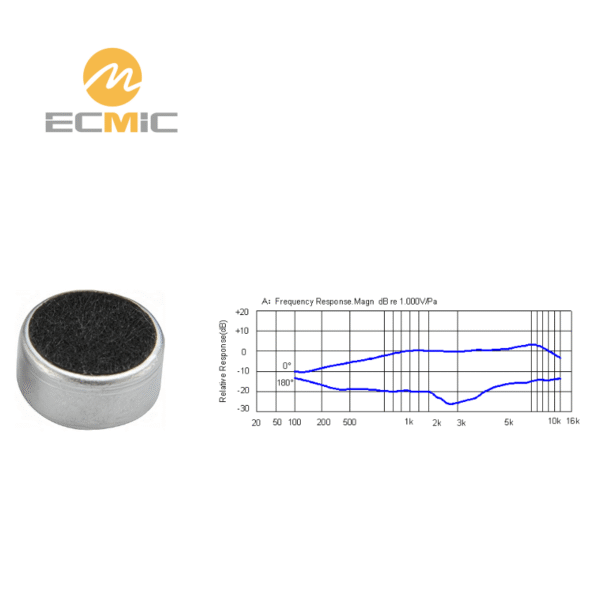

ECM-B1045UL-53 microphone frequency response chart, showing sensitivity and performance across the frequency range

ECMIC-Mikrofone 12.000 m² große Fabrik mit mehr als 6 Mio. Einheiten pro Monat und ISO/CE-Zertifizierungen

Überblick über die automatisierte Produktionslinie von ECMIC-Mikrofonen, die den Montage- und Qualitätskontrollprozess zeigt

Eine kompakte 10 × 4,5 mm unidirektionale Mikrofonkapsel mit außergewöhnlicher Klangtreue für Gitarrentonabnehmer und Musikinstrumente. Für Modelle mit 60 mm Lötanschluss, siehe die ECM-B1045UL-53-L60.

🚫 Nur Direktverkauf ab Werk - kein Einzelhandel.
Es gelten Mindestbestellmengen (MOQs).
Für Audiomarken und OEMs
📞 Kontakt für Bestellungen und Anfragen.

🧪 Muster

Kostenlos (Standardmodelle) + Versand

🧭 Versuchsanordnung

Ab 200 Stück (nur 1. Bestellung)

📦 MOQ

5.000 Stück (gemischte Modelle erlaubt)

Modell: ECM-B1045UL-53
Maße: 10 × 4,5 mm
Richtwirkung: Unidirektional
Empfindlichkeit: -53 dB ± 2
Impedanz: 2,2 kΩ
S/N-Verhältnis: 50 dB
Maximaler Schalldruckpegel: 110 dB
Betriebsspannung: 2 Vdc
Frequenzgang: 100 Hz ~ 16 kHz
Stromverbrauch: 500 μA

Aktie:

Stichworte: 10mm Elektret Instrumenten-Mikrofone Lötpads Elektret

Technische Daten

Das ECM-B1045UL-53 ist eine kompakte 10 × 4,5 mm Mikrofonkapsel mit unidirektionaler Richtcharakteristik, die für die präzise Aufnahme von Gitarren-Pickups und anderen Musikinstrumenten entwickelt wurde. Es verfügt über eine hochwertige, in Korea hergestellte Membran, die für Klangtreue und Langlebigkeit optimiert ist und eine gleichbleibende Leistung gewährleistet.

Der Frequenzgang ist auf Musikinstrumente zugeschnitten, mit einer spürbaren Anhebung in den tiefen Frequenzen für satte, volle Töne, gefolgt von einer allmählichen Anhebung im Mitteltonbereich, um die Klarheit zu verbessern. Hohe Frequenzen werden kontrolliert, um Härte zu vermeiden, und bieten ein weiches und natürliches Klangprofil.

Standardtestschaltung

Testschaltung: RL = 680Ω, VS = 1,5V, C = 1μF.

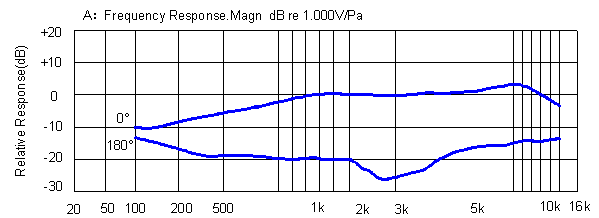

Typischer Frequenzgang

Der Frequenzgang steigt von 100Hz bis 1kHz stetig an, bleibt bis 5kHz flach und fällt dann allmählich ab.

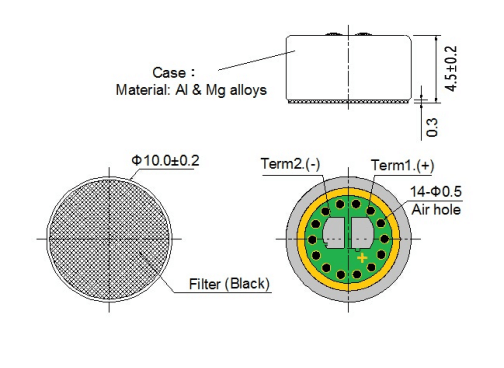

Abmessungen (UNIT: mm)

Die Kapsel hat einen Durchmesser von 10 mm, eine Höhe von 4,5 mm, ein Staubschutzgitter auf der Vorderseite und eine akustische Öffnung auf der Rückseite.

Verpackungsübersicht

Standardverpackung: 100 Stück pro kleiner Schachtel.
10 kleine Schachteln (1.000 Stück) sind in einem mittleren Karton zusammengefasst.
Mehrere mittlere Kartons werden weiter in einen großen Umkarton gepackt.
Stiftmikrofone sind in der kleinen Box mit Schaumstoff geschützt.
Andere Typen werden direkt verpackt oder in antistatische Beutel eingeschweißt.

Zuverlässigkeitstests

Hochtemperaturtest: Das Mikrofon wurde 100 Stunden lang einer Temperatur von +80 °C und anschließend 3 Stunden lang Raumtemperatur ausgesetzt.

Niedertemperaturtest: Das Mikrofon wurde 100 Stunden lang einer Temperatur von -40 °C und anschließend 3 Stunden lang Raumtemperatur ausgesetzt.

Feuchtigkeits- und Hitzetest: Das Mikrofon wurde 100 Stunden lang einer Temperatur von +55 °C und einer relativen Luftfeuchtigkeit von 851 TP3T ausgesetzt, danach für 3 Stunden bei Raumtemperatur.

Thermoschocktest: Das Mikrofon wurde 10 Zyklen lang den Temperaturen [+80 °C 0,5 Std. → Raumtemperatur 1 Std. → -40 °C 0,5 Std. → Raumtemperatur 1 Std.] ausgesetzt und dann 3 Stunden lang der Raumtemperatur ausgesetzt.

Vibrationstest: Das Mikrofon wurde zwei Stunden lang Vibrationen in x-, y- und z-Richtung mit Frequenzen von 10–55 Hz und einer Amplitude von 1,52 mm ausgesetzt.

Falltest: Das Mikrofon wurde ohne Verpackung fünfmal aus einer Höhe von 1,0 Meter auf einen rutschigen Marmorboden fallen gelassen und funktioniert immer noch normal.

Lager- und Betriebstemperaturbereich: Geeignet für Umgebungen von -35 °C bis +60 °C.

Probenahmeprozess

Kundenanforderungen bestätigen:

Überprüfen Sie die Produktanwendung, die Spezifikationen der Mikrofonkapsel, Nutzungsszenarien und Anforderungen an die Tonqualität.

Empfehlen und spezifizieren Sie:

Stellen Sie empfohlene Mikrofonkapselmodelle und detaillierte Spezifikationen zur Kundenbewertung bereit.

Probenbereitstellung und Prüfung:

Liefern Sie Mikrofonmuster für Kundentests und Feedbackzwecke.

Optimieren und finalisieren:

Verfeinerung des Mikrofondesigns auf der Grundlage des Feedbacks, Fertigstellung der Muster und Übergang zur Massenproduktion nach Genehmigung.

Qualitätskontrolle

Durchführen von Stichprobenprüfungen eingehender Materialien, um die Einhaltung der Standardanforderungen sicherzustellen.

Durchführen von Inspektionsaudits, um die Stabilität und Kontrolle des gesamten Herstellungsprozesses sicherzustellen.

Durchführen von Inspektionen vor dem Versand, um sicherzustellen, dass die Produkte die festgelegten Qualitätsstandards erfüllen.

Akustiklabor

Testen von Hintergrundgeräuschen, Empfindlichkeit, Frequenzgangkurve und Richtungsindikatoren.

Überprüfung des Einflusses unterschiedlicher Schaltungen, Baugrößen, Werkstoffe und Verfahren auf die Kennzahlen.

Zuverlässigkeitstests sowohl in der Entwurfsphase neuer Produkte als auch in der regulären Phase der Massenproduktion.

Automatische Werkstatt

Einsatz vollautomatischer Produktionslinien, um hohe Effizienz und Konsistenz zu gewährleisten.

Ausgestattet mit hochmodernen Einrichtungen, einschließlich einer staubfreien Werkstatt auf 10.000 Ebenen.

Einsatz eines strengen 21-stufigen Prozesses zur Gewährleistung der Produktstabilität.
