6 mm omnidirektionale Elektretmikrofonkapsel mit Stiften

Elektretmikrofonkapsel mit Kugelcharakteristik und Stiften 6mm

Das ECM-B6050AP40-069 ist eine 6 x 5 mm große omnidirektionale Elektretmikrofonkapsel mit 2 Pins, -40 dB±2 Empfindlichkeit und 60 dB SNR. Ideal für Instrumentenabnahme, Geräuschmessgeräte, Walkie-Talkies und Ansteckmikrofonaufnahmen.

🚫 Nur Direktverkauf ab Werk - kein Einzelhandel.
Es gelten Mindestbestellmengen (MOQs).
Für Audiomarken und OEMs
📞 Kontakt für Bestellungen und Anfragen.

🧪 Muster

Kostenlos (Standardmodelle) + Versand

🧭 Versuchsanordnung

Ab 200 Stück (nur 1. Bestellung)

📦 MOQ

5.000 Stück (gemischte Modelle erlaubt)

Modell: ECM-B6050AP40-069
Maße: 6 × 5 mm
Richtwirkung: Omnidirektional
Empfindlichkeit: -40 dB±2
Impedanz: 2,2 KΩ
S/N-Verhältnis: 60 dB
Maximaler Schalldruckpegel: 110 dB
Betriebsspannung: 2 VDC
Frequenzgang: 50 Hz bis 20 kHz

Aktie:

Stichworte: 6mm Elektret Ausrüstung Mikrofone Pin-Typ Elektret

Technische Daten

Unser 6050-Plug-in-Mikrofonkopf ist ein omnidirektionaler Elektretwandler mit integrierten Doppelkondensatoren für eine effektive Abschirmung gegen HF-Störungen. Er wird unter Verwendung importierter JFETs und umweltfreundlicher Materialien hergestellt, was hohe Leistung und Nachhaltigkeit gewährleistet.

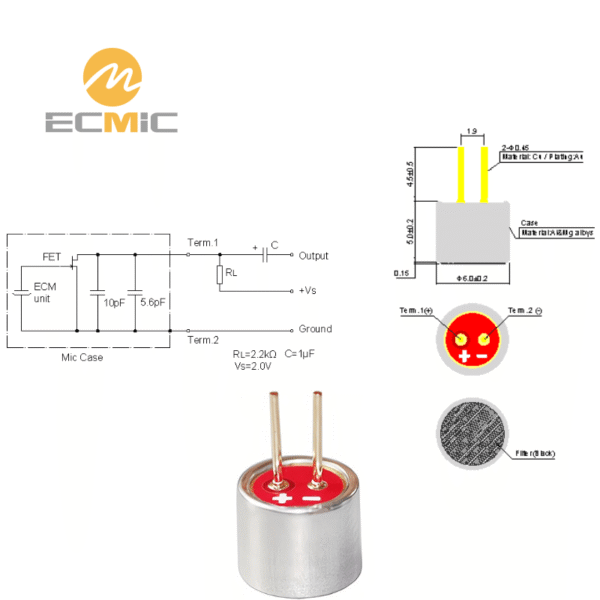

Standardtestschaltung

Testbedingungen: RL = 2,2kΩ, Vs = 2V, C = 1μF

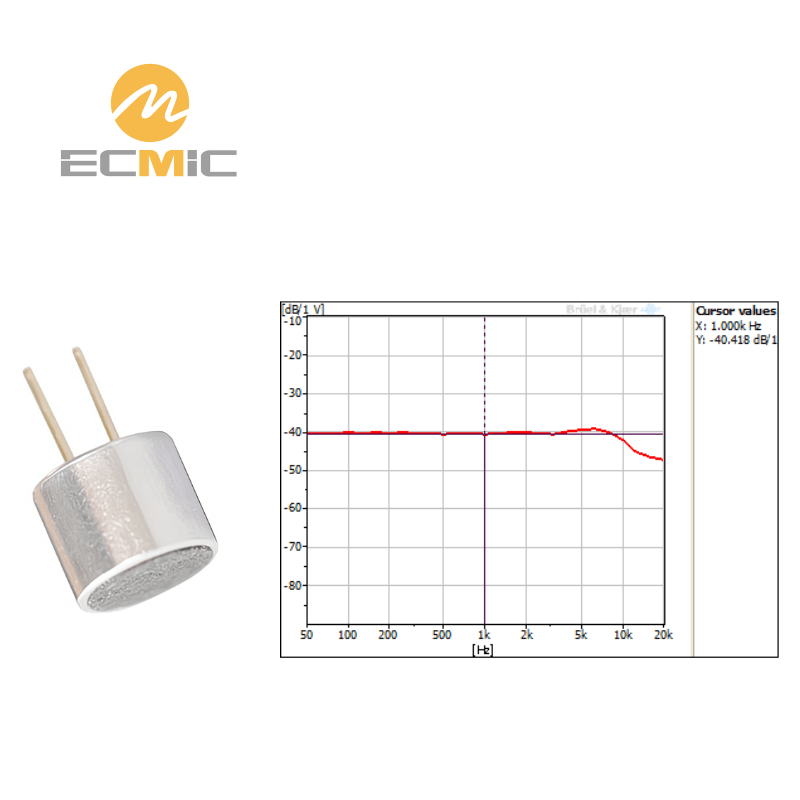

Typischer Frequenzgang

The frequency response spans 50Hz to 20kHz. It remains flat from 50Hz to 3kHz, then rises between 3kHz and 6kHz to improve vocal presence. After 6kHz, the response begins to roll off steadily toward higher frequencies.

Abmessungen (UNIT: mm)

Aussehen Dimension

Capsule dimensions: 6.0mm diameter × 5.0mm height. The front face features a dustproof mesh, while the back is sealed with no acoustic port.

Verpackungsübersicht

Standardverpackung: 100 Stück pro kleiner Schachtel.
10 kleine Schachteln (1.000 Stück) sind in einem mittleren Karton zusammengefasst.
Mehrere mittlere Kartons werden weiter in einen großen Umkarton gepackt.
Stiftmikrofone sind in der kleinen Box mit Schaumstoff geschützt.
Andere Typen werden direkt verpackt oder in antistatische Beutel eingeschweißt.

Zuverlässigkeitstests

Hochtemperaturtest: Das Mikrofon wurde 100 Stunden lang einer Temperatur von +80 °C und anschließend 3 Stunden lang Raumtemperatur ausgesetzt.

Niedertemperaturtest: Das Mikrofon wurde 100 Stunden lang einer Temperatur von -40 °C und anschließend 3 Stunden lang Raumtemperatur ausgesetzt.

Feuchtigkeits- und Hitzetest: Das Mikrofon wurde 100 Stunden lang einer Temperatur von +55 °C und einer relativen Luftfeuchtigkeit von 851 TP3T ausgesetzt, danach für 3 Stunden bei Raumtemperatur.

Thermoschocktest: Das Mikrofon wurde 10 Zyklen lang den Temperaturen [+80 °C 0,5 Std. → Raumtemperatur 1 Std. → -40 °C 0,5 Std. → Raumtemperatur 1 Std.] ausgesetzt und dann 3 Stunden lang der Raumtemperatur ausgesetzt.

Vibrationstest: Das Mikrofon wurde zwei Stunden lang Vibrationen in x-, y- und z-Richtung mit Frequenzen von 10–55 Hz und einer Amplitude von 1,52 mm ausgesetzt.

Falltest: Das Mikrofon wurde ohne Verpackung fünfmal aus einer Höhe von 1,0 Meter auf einen rutschigen Marmorboden fallen gelassen und funktioniert immer noch normal.

Lager- und Betriebstemperaturbereich: Geeignet für Umgebungen von -35 °C bis +60 °C.

Probenahmeprozess

Kundenanforderungen bestätigen:

Überprüfen Sie die Produktanwendung, die Spezifikationen der Mikrofonkapsel, Nutzungsszenarien und Anforderungen an die Tonqualität.

Empfehlen und spezifizieren Sie:

Stellen Sie empfohlene Mikrofonkapselmodelle und detaillierte Spezifikationen zur Kundenbewertung bereit.

Probenbereitstellung und Prüfung:

Liefern Sie Mikrofonmuster für Kundentests und Feedbackzwecke.

Optimieren und finalisieren:

Verfeinerung des Mikrofondesigns auf der Grundlage des Feedbacks, Fertigstellung der Muster und Übergang zur Massenproduktion nach Genehmigung.

Qualitätskontrolle

Durchführung von Stichprobenkontrollen bei eingehenden Materialien, um die Übereinstimmung mit Standardanforderungen.

Durchführung von Inspektionsaudits zur Gewährleistung der Stabilität und Kontrolle des gesamten Herstellungsprozesses.

Durchführung von Inspektionen vor dem Versand, um sicherzustellen, dass die Produkte den festgelegten Qualitätsstandards Standards entsprechen.

Akustiklabor

Prüfung von Hintergrundgeräuschen, Empfindlichkeit, Frequenzgangkurve und Richtwirkung Indikatoren.

Überprüfung der Auswirkungen verschiedener Schaltungen, Strukturgrößen, Materialien und Prozesse auf die Indikatoren.

Zuverlässigkeitsprüfungen sowohl in der Phase des Entwurfs neuer Produkte als auch in der Serienproduktion regulären Phase.

Automatische Werkstatt

Einsatz vollautomatischer Produktionslinien, um hohe Effizienz und Konsistenz zu gewährleisten.

Ausgestattet mit hochmodernen Einrichtungen, einschließlich einer staubfreien 10.000er Werkstatt.

Einsatz eines strengen 21-stufigen Prozesses zur Gewährleistung der Produktstabilität.
