Unidirektionales dynamisches Mikrofon für Karaoke- und Konferenzsysteme

Dynamische Mikrofonkapsel für Karaoke- und Konferenzsysteme

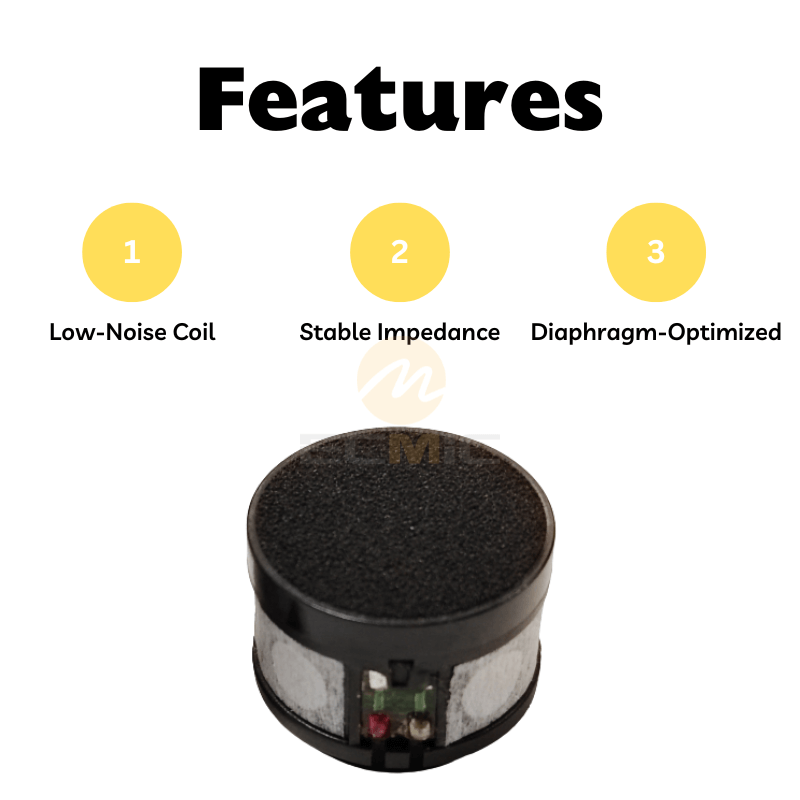

Merkmale der dynamischen Mikrofonkapsel ECM-DM-30C: unidirektional, 600Ω Impedanz, Φ28,1×24 mm, stabile mittlere bis hohe Frequenzen

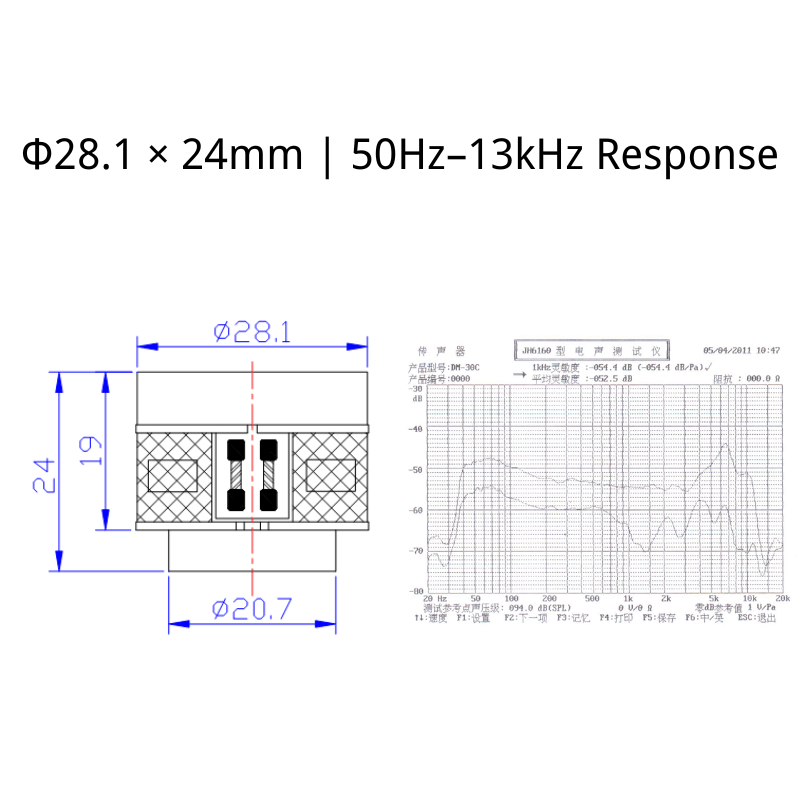

Abmessungen der Mikrofonkapsel ECM-DM-30C und Frequenzgangkurve (50-13000 Hz)

ECMIC-Mikrofone 12.000 m² große Fabrik mit mehr als 6 Mio. Einheiten pro Monat und ISO/CE-Zertifizierungen

Überblick über die automatisierte Produktionslinie von ECMIC-Mikrofonen, die den Montage- und Qualitätskontrollprozess zeigt

Leistungsstarke dynamische Mikrofonkapsel mit unidirektionaler Richtcharakteristik, -54dB Empfindlichkeit und 600Ω Impedanz. Ideal für Karaoke, Home Audio und Konferenzsprechanlagen. Klarer Klang, Rauschunterdrückung, langlebiges Design.

🎙️ ECMIC - Hersteller von Mikrofonkomponenten
Für Hersteller von Kommunikationsgeräten und Headsets
Großhandel & OEM/ODM | 📧 Kontakt

🧪 Muster

Standardmodell frei
Es fallen Versandkosten an

🧭 Versuchsanordnung

Ab 200 Stück
Test vor vollständiger Bestellung

📦 MOQ

3.000 Stück
Mindestbestellmenge

Modell: ECM-DM-30C
Maße: 28.1 × 24 mm
Gewicht: 10 g
Richtwirkung: Unidirektional
Empfindlichkeit: -54 dB ± 3
Impedanz: 2 kΩ
Frequenzgang: 50 Hz ~ 13 kHz

Aktie:

Stichworte: 28mm Dynamisch Gesangsmikrofone

Technische Daten

Das ECM-DM-30C ist eine dynamische Mikrofonkapsel, die für sprachgesteuerte Anwendungen wie Karaoke-Soundsysteme, Home Audio und Sprachkonferenzsysteme entwickelt wurde.

Mit einem Frequenzgang von 50Hz bis 13kHz liefert es klare und verständliche Sprache. Seine unidirektionale Richtcharakteristik (≥10dB) minimiert Umgebungsgeräusche, während die Impedanz von 600Ω±15% die Kompatibilität mit verschiedenen Audiosystemen gewährleistet.

Das kompakte und leichte Design passt in Handheld-Gehäuse und integrierte Sprachgeräte und bietet stabile, zuverlässige Leistung in Unterhaltungs- und professionellen Kommunikationsszenarien.

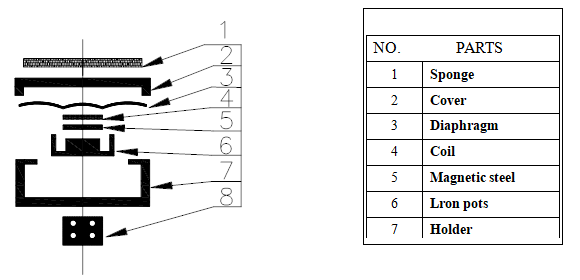

Explosionszeichnung & Teileliste

ECM-DM-30C Explosionszeichnung: 8-Komponenten-Mikrofon-Baugruppe

Komponentenaufschlüsselung: 1. Schwamm 2. Abdeckung 3. Membran 4. Spule 5. Magnetstahl 6. Eisentöpfe 7. Halterung 8. Leiterplatte + Zinn

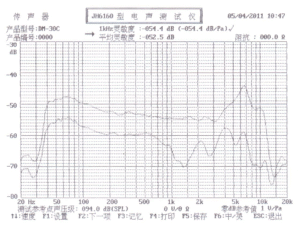

Frequenzgang-Kurve

Der Frequenzgang reicht von 50 Hz bis 13 kHz und bietet ausgewogene Mitten, sanfte Höhen und kontrollierte Tiefen, die eine klare Stimmwiedergabe in Karaoke-, Home-Audio- und Konferenzumgebungen gewährleisten.

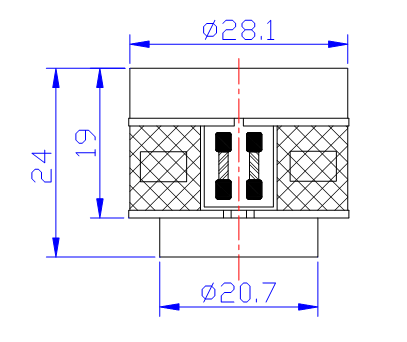

Abmessungen (UNIT: mm)

ECM-DM-30C Abmessungsdiagramm: Φ28,1×24mm

Dynamische Mikrofonkapsel mit den Abmessungen Φ28,1 × 24 mm, entwickelt für zuverlässige Sprachaufnahmen in professionellen und privaten Audioanwendungen.

Zuverlässigkeitstests

Hochtemperaturtest: Das Mikrofon wurde 96 Stunden lang einer Temperatur von +60 °C ±3 °C und einer Luftfeuchtigkeit von 20–501 TP3T ausgesetzt und anschließend 6 Stunden lang bei normaler Temperatur gelagert.

Niedertemperaturtest: Das Mikrofon wurde 96 Stunden lang einer Temperatur von -25 °C ±3 °C und einer Luftfeuchtigkeit von 20–501 TP3T ausgesetzt und anschließend 6 Stunden lang bei normaler Temperatur gelagert.

Feuchtigkeitstest: Das Mikrofon wurde 96 Stunden lang 40 °C und einer relativen Luftfeuchtigkeit von 90–951 TP3T ausgesetzt und anschließend 6 Stunden lang bei normaler Temperatur gelagert.

Temperaturzyklustest: Das Mikrofon wurde schnellen Temperaturschwankungen ausgesetzt, und zwar 1 Stunde lang von Normaltemperatur auf +60 °C ±3 °C (3 Stunden lang bei Normaltemperatur) und dann 1 Stunde lang auf -25 °C ±3 °C (3 Stunden lang bei Normaltemperatur).

Empfindlichkeitsstabilität: Die Empfindlichkeit bleibt nach jedem Umwelttest innerhalb von ±3 dB der anfänglichen Empfindlichkeit.

Probenahmeprozess

Kundenanforderungen bestätigen:

Überprüfen Sie die Produktanwendung, die Spezifikationen der Mikrofonkapsel, Nutzungsszenarien und Anforderungen an die Tonqualität.

Empfehlen und spezifizieren Sie:

Stellen Sie empfohlene Mikrofonkapselmodelle und detaillierte Spezifikationen zur Kundenbewertung bereit.

Probenbereitstellung und Prüfung:

Liefern Sie Mikrofonmuster für Kundentests und Feedbackzwecke.

Optimieren und finalisieren:

Verfeinerung des Mikrofondesigns auf der Grundlage des Feedbacks, Fertigstellung der Muster und Übergang zur Massenproduktion nach Genehmigung.

Qualitätskontrolle

Durchführen von Stichprobenprüfungen eingehender Materialien, um die Einhaltung der Standardanforderungen sicherzustellen.

Durchführen von Inspektionsaudits, um die Stabilität und Kontrolle des gesamten Herstellungsprozesses sicherzustellen.

Durchführen von Inspektionen vor dem Versand, um sicherzustellen, dass die Produkte die festgelegten Qualitätsstandards erfüllen.

Akustiklabor

Testen von Hintergrundgeräuschen, Empfindlichkeit, Frequenzgangkurve und Richtungsindikatoren.

Überprüfung des Einflusses unterschiedlicher Schaltungen, Baugrößen, Werkstoffe und Verfahren auf die Kennzahlen.

Zuverlässigkeitstests sowohl in der Entwurfsphase neuer Produkte als auch in der regulären Phase der Massenproduktion.

Automatische Werkstatt

Einsatz vollautomatischer Produktionslinien, um hohe Effizienz und Konsistenz zu gewährleisten.

Ausgestattet mit hochmodernen Einrichtungen, einschließlich einer staubfreien Werkstatt auf 10.000 Ebenen.

Einsatz eines strengen 21-stufigen Prozesses zur Gewährleistung der Produktstabilität.
