Transductor de micrófono para auriculares de conferencia dinámica de 15 mm

Optimizada para micrófonos de diadema, terminales de comunicación, sistemas de amplificación para aulas y micrófonos dinámicos de mano, esta compacta cápsula de micrófono dinámico unidireccional de 15 × 8 mm presenta un rango de frecuencias de 100 Hz a 9 kHz y una impedancia de 600 Ω para una captación clara y centrada de la voz.

Modelo: ECM-DM1508K600
Dimensiones: 15 × 8 milímetros
Peso: 1.5 g
Directividad: Unidireccional
Sensibilidad: -60 dB ± 3
Impedancia: 600 Ω ± 15%
Respuesta frecuente: 100 Hz ~ 9000 Hz

Solicitar información / Muestra

Indíquenos en qué fase se encuentra su proyecto. Nuestro equipo de ingeniería le responderá en consecuencia.

Plazo de entrega

Plazos de entrega: 1–3 semanas
Producción en serie: 2-4 semanas

Personalización

Asistencia técnica basada en aplicaciones
Estructura / sensibilidad / ajuste acústico

MOQ

3000 unidades
Por modelo / por lote de producción

Certificación

Cumple con las normas RoHS y UL
Fiabilidad industrial garantizada

Especificaciones técnicas

El ECM-DM1508K600 es una cápsula de micrófono dinámico de 15 mm, diseñada para dispositivos compactos de voz, ideal para micrófonos de diadema, sistemas de conferencia, equipos de intercomunicación y conjuntos de micrófonos de mano.

Su respuesta en frecuencia adaptada de 100 Hz a 9 kHz capta el rango vocal con claridad a la vez que atenúa suavemente las frecuencias altas para reducir el ruido y la sibilancia. La impedancia de 600Ω garantiza un rendimiento estable en la mayoría de los circuitos de amplificación de voz.

Con una construcción duradera y un factor de forma compacto, esta cápsula es muy adecuada para micrófonos de diadema, micrófonos de cuello de cisne, micrófonos de mano y módulos de captación de voz utilizados en educación, comunicación y megafonía.

Despiece y lista de piezas

ECM-DM1508K Despiece: Conjunto de 8 componentes

Desglose de componentes: 1.Esponja 2.Tapa 3.Diafragma 4.Bobina 5.Acero magnético 6.Ollas de hierro 7.Soporte 8.PCB+estaño

Curva de respuesta en frecuencia

ECM-DM1508K Respuesta en frecuencia: Subida de 100 Hz a 8 kHz y atenuación hasta 20 kHz

Abarca de 100 Hz a 9 kHz y ofrece unos graves ricos y unos medios naturales con una suave atenuación de los agudos, ideal para aplicaciones vocales.

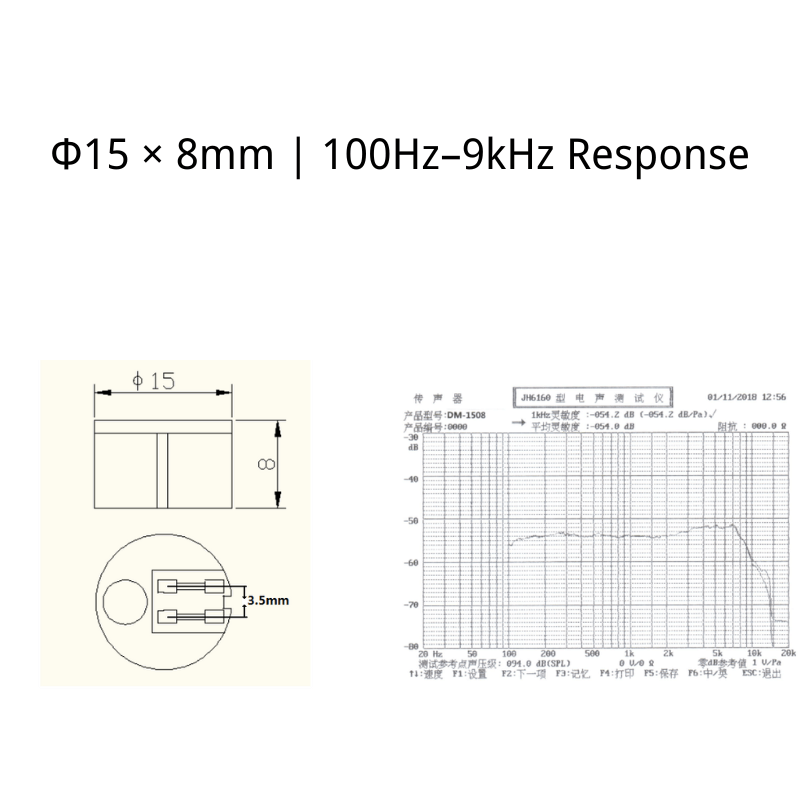

Dimensiones (UNIDAD: mm)

ECM-DM1508K Dimensiones: Φ15×8mm

Carcasa compacta de Φ15×8 mm.

Pruebas de confiabilidad

Prueba de alta temperatura: Micrófono sometido a +60℃ ±3℃ durante 96 horas con una humedad de 20-50%, seguido de 6 horas de temperatura normal.

Prueba de baja temperatura: Micrófono sometido a -25℃ ±3℃ durante 96 horas con una humedad de 20-50%, seguido de 6 horas de temperatura normal.

Prueba de humedad: Micrófono expuesto a 40 ℃ y humedad relativa de 90-95% durante 96 horas, seguido de 6 horas de temperatura normal.

Prueba de ciclo de temperatura: Micrófono sometido a cambios rápidos de temperatura desde temperatura normal a +60℃ ±3℃ durante 1 hora (temperatura normal durante 3 horas) y luego a -25℃ ±3℃ durante 1 hora (temperatura normal durante 3 horas).

Estabilidad de sensibilidad: La sensibilidad se mantiene dentro de ±3dB de la sensibilidad inicial después de cada prueba ambiental.

Proceso de muestreo

Confirmar los requisitos del cliente:

Revise la aplicación del producto, las especificaciones de la cápsula del micrófono, los escenarios de uso y las necesidades de calidad del sonido.

Recomendar y especificar:

Proporcione modelos de cápsulas de micrófono recomendados y especificaciones detalladas para la evaluación del cliente.

Provisión de muestras y pruebas:

Entregue muestras de micrófonos para pruebas y comentarios de los clientes.

Optimizar y finalizar:

Perfeccione el diseño del micrófono basándose en los comentarios recibidos, finalice las muestras y proceda a la producción en serie tras la aprobación de la calidad. de calidad.

Seguro de calidad

Realizar inspecciones por muestreo de los materiales entrantes para garantizar el cumplimiento de los requisitos de las normas.

Realizar auditorías de inspección para garantizar la estabilidad y el control de todo el proceso de fabricación.

Realizar inspecciones previas al envío para garantizar que los productos cumplan con los estándares de calidad establecidos.

Laboratorio Acústico

Prueba de ruido de fondo, sensibilidad, curva de respuesta de frecuencia e indicadores de direccionalidad.

Verificación del impacto de diferentes circuitos, dimensiones estructurales, materiales y procesos sobre los indicadores.

Pruebas de fiabilidad tanto en la fase de diseño de nuevos productos como en la fase de producción en serie.

Taller Automático

Utilizar líneas de producción totalmente automatizadas para garantizar una alta eficiencia y coherencia.

Equipado con instalaciones de última generación, incluido un taller libre de polvo de nivel 10.000.

Empleando un riguroso proceso de 21 pasos para garantizar la estabilidad del producto.
