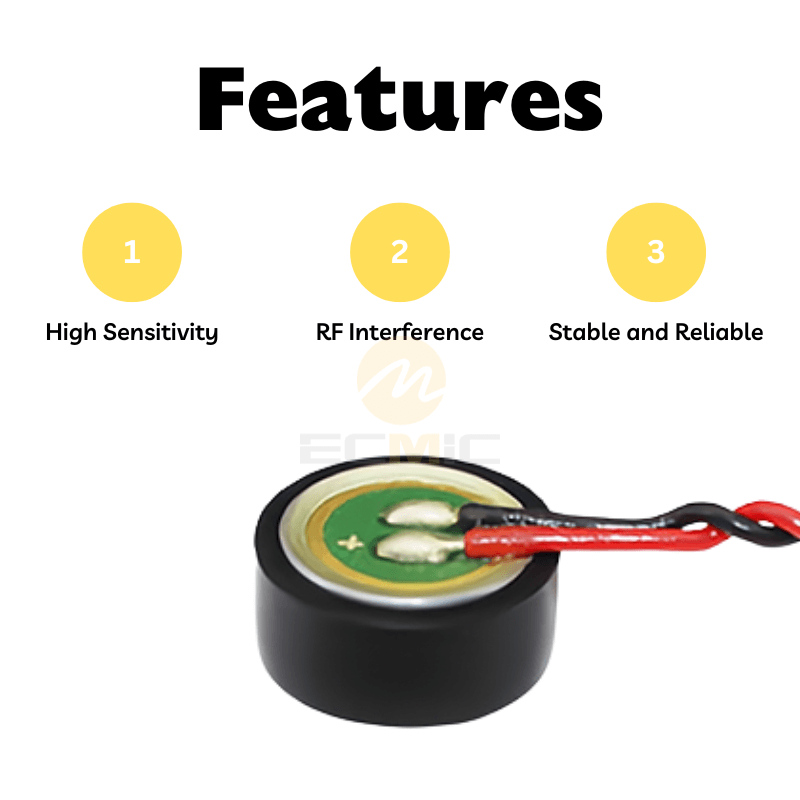

Cápsula de micrófono electret omnidireccional impermeable de 6 mm con cables de conexión

Cápsula de micrófono inalámbrico impermeable para entrevistas de 6 mm con cables

Cápsula de micrófono inalámbrico impermeable para entrevistas con cables de 6 mm

Diagrama de circuito y dimensiones del micrófono ECM-B6027AL30-L100DFS, con indicación de componentes clave y tamaño

Gráfico de respuesta en frecuencia del micrófono ECM-B6027AL30-L100DFS, que muestra la sensibilidad y el rendimiento en toda la gama de frecuencias

Micrófonos ECMIC Fábrica de 12.000 m² con una producción mensual de más de 6 millones de unidades y certificaciones ISO/CE

Vista general de la línea de producción automatizada de micrófonos ECMIC, que muestra el proceso de montaje y control de calidad

Resistente cápsula de micrófono electret omnidireccional impermeable de 6 mm con cables de par trenzado de doble blindaje y terminales presoldados. Ideal para la captura de audio en exteriores en sistemas de seguridad, postes inteligentes, quioscos y otras aplicaciones integradas. Ver el ECM-B6027AL30RC para una versión sin características impermeables.

Modelo: ECM-B6027AL30-L100DFS
Dimensiones: 6 × 2,7 milímetros
Directividad: Omnidireccional
Sensibilidad: -30 dB ± 2
Impedancia: 2,2 kΩ
Relación S/N: 70 dB
SPL máximo: 100 dB
Tensión de funcionamiento: 2 Vcc
Respuesta frecuente: 50 Hz ~ 8000 Hz
Consumo de corriente: 500 μA

Solicitar información / Muestra

Indíquenos en qué fase se encuentra su proyecto. Nuestro equipo de ingeniería le responderá en consecuencia.

Plazo de entrega

Plazos de entrega: 1–3 semanas
Producción en serie: 2-4 semanas

Personalización

Asistencia técnica basada en aplicaciones
Estructura / sensibilidad / ajuste acústico

MOQ

3000 unidades
Por modelo / por lote de producción

Certificación

Cumple con las normas RoHS y UL
Fiabilidad industrial garantizada

Especificaciones técnicas

El B6027AL30-L100DFS es una robusta cápsula de micrófono electret omnidireccional impermeable de 6 mm diseñada para la captura de audio en exteriores en sistemas embebidos. Con una sensibilidad de -30dB y una relación señal/ruido de 74dB, ofrece un rendimiento sonoro claro y uniforme en un rango de frecuencias de 20Hz a 8000Hz, por lo que resulta ideal para la monitorización ambiental general y la captación de voz en exteriores.

Diseñada para durar, esta cápsula integra una protección de malla impermeable para un rendimiento fiable en entornos húmedos o mojados. Los cables de par trenzado de 100 mm con doble apantallamiento y terminales preinstalados ofrecen una gran resistencia a las interferencias electromagnéticas y una cómoda integración con conjuntos de placas de circuito impreso. Las aplicaciones más comunes incluyen cámaras de seguridad, postes inteligentes, quioscos de exterior y otros dispositivos electrónicos de exterior habilitados para voz.

Circuito de prueba estándar

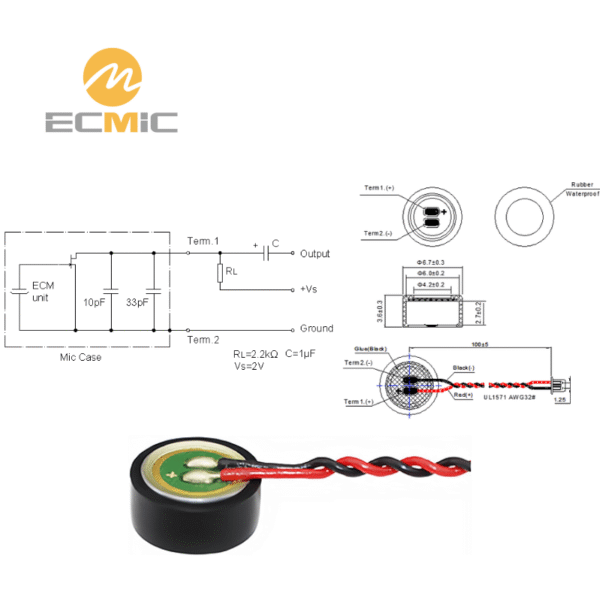

ECM-B6027AL30-L100DFC Circuito de prueba estándar: 2,2kΩ de polarización, 2V de alimentación, 1μF de salida.

Probado con una resistencia de polarización de 2,2kΩ, alimentación de 2V CC y condensador de salida de 1μF.

Respuesta de frecuencia típica

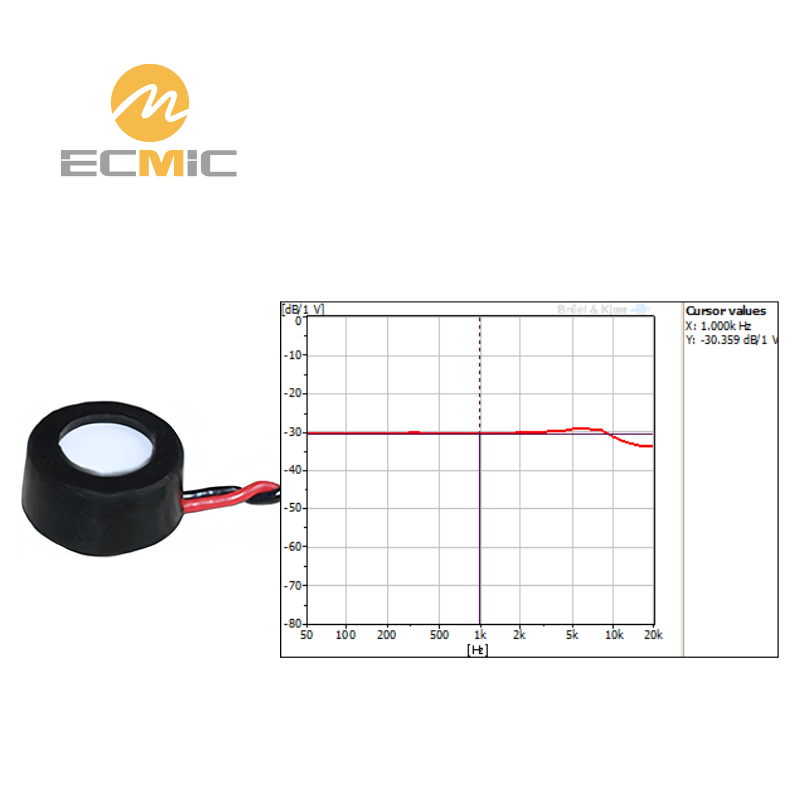

ECM-B6027AL30-L100DFC Curva de respuesta en frecuencia

La respuesta es suave de 50 Hz a 5 kHz, con una ligera subida seguida de una caída gradual alrededor de 8 kHz.

Dimensiones (UNIDAD: mm)

Dimensiones de ECM-B6027AL30-L100DFC: Φ6×2.7mm

Cápsula compacta de Φ6 × 2,7 mm, con película impermeable frontal y parte posterior sellada; la funda de goma adicional mejora la resistencia al agua y proporciona protección contra las vibraciones.

Pruebas de confiabilidad

Prueba de alta temperatura: Micrófono sometido a +80℃ durante 100 horas, seguido de 3 horas a temperatura ambiente.

Prueba de baja temperatura: Micrófono sometido a -40℃ durante 100 horas, seguido de 3 horas a temperatura ambiente.

Prueba de humedad y calor: Micrófono expuesto a +55℃ y humedad relativa 85% durante 100 horas, seguido de 3 horas a temperatura ambiente.

Prueba de choque térmico: Micrófono sometido a [+80℃ 0,5 H → temperatura ambiente 1 H → -40℃ 0,5 H → temperatura ambiente 1 H] durante 10 ciclos, luego expuesto a temperatura ambiente durante 3 horas.

Prueba de vibración: Micrófono sometido a dos horas de vibración en direcciones x, y, z con frecuencias de 10-55Hz y una amplitud de 1,52mm.

Prueba de caída: El micrófono se cayó 5 veces desde una altura de 1,0 metro sobre un suelo de mármol resbaladizo, sin embalaje, y todavía funciona normalmente.

Rango de temperatura de almacenamiento y funcionamiento: Adecuado para entornos que oscilan entre -35 ℃ y +60 ℃.
