Élément de microphone à électret omnidirectionnel de 5,8 mm pour instruments

L'ECM-B5820AML40-522 est une capsule de microphone omnidirectionnelle de 5,8 × 2 mm idéale pour les applications d'enregistrement acoustique et de prise de son d'instrument. Elle présente une sensibilité de -40 dB±2 et un rapport signal/bruit de 73 dB, garantissant une capture audio de haute qualité.

Modèle: ECM-B5820AML40-522
Dimensions: 5,8 × 2 mm
Directivité : Omnidirectionnel
Sensibilité: -40 dB ± 2
Impédance: 2 kΩ
Rapport signal/bruit : 73 dB
SPL maximum : 125 dB
Tension de fonctionnement: 2 Vdc
Fréquence de réponse: 50 Hz ~ 20 kHz
Consommation de courant : 200 μA

Demande d'information / d'échantillon

Indiquez-nous l'état d'avancement de votre projet. Notre équipe d'ingénieurs vous répondra en conséquence.

Délai d'exécution

Échantillons : 1-3 semaines
Production en série : 2-4 semaines

Personnalisation

Soutien technique basé sur les applications
Structure / sensibilité / accord acoustique

MOQ

3 000 pièces
Par modèle / par lot de production

Certification

Conformité RoHS et UL
Fiabilité industrielle assurée

Spécifications techniques

Spécialement conçue pour la prise de son d'instruments, notre tête de microphone 5820 bénéficie d'un taux de distorsion de 120 dB THD≤1% et d'un rapport signal/bruit de 73 dB, offrant un son Hi-Fi avec un minimum de bruit.

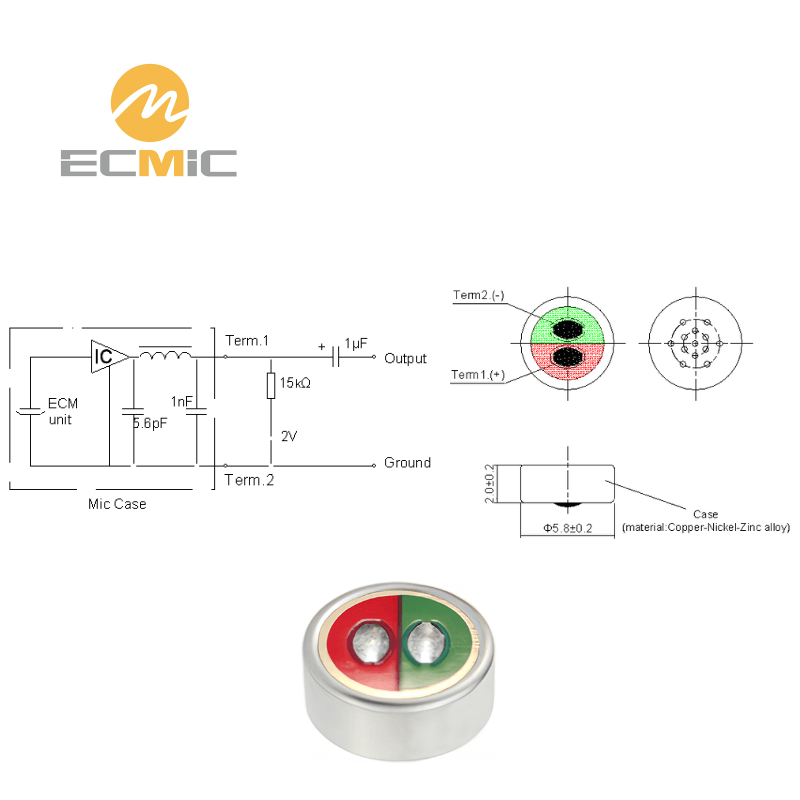

Circuit d'essai standard

ECM-B5820AML40-522 Circuit de test standard : 15kΩ de polarisation, 2V d'alimentation, 1μF de sortie.

Testé avec une résistance de polarisation de 15kΩ, une alimentation en courant continu de 2V et un condensateur de sortie de 1μF.

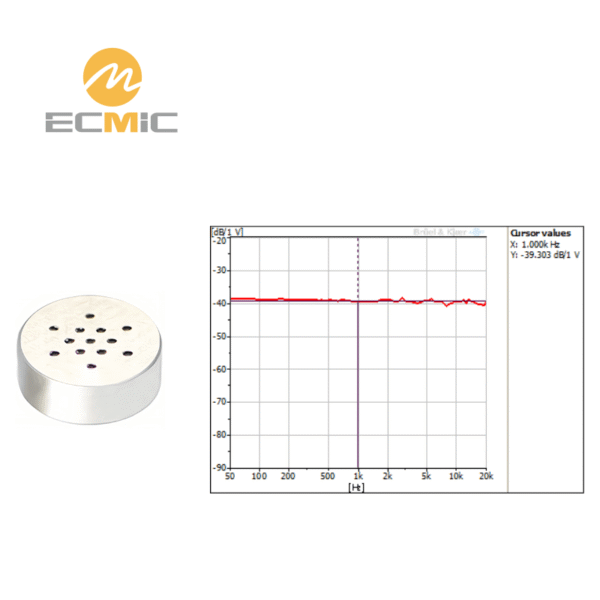

Réponse en fréquence typique

ECM-B5820AML40-522 Courbe de réponse en fréquence

La réponse en fréquence s'étend de 50 Hz à 20 kHz avec une courbe générale régulière et des fluctuations minimes.

Dimensions (UNIT : mm)

Dimensions de l'ECM-B5820AML40-522 : Φ5.8×2.0mm

Capsule compacte de dimensions Φ5.8 × 2.0mm avec un dos scellé sans ouverture arrière.

Présentation de l'emballage

Emballage de capsule de microphone à électret

Emballage standard : 100 pièces par petite boîte.
10 petites boîtes (1 000 pièces) sont regroupées dans un carton moyen.
Plusieurs cartons moyens sont ensuite emballés dans un grand carton extérieur.
Les microphones à broches sont protégés par de la mousse à l'intérieur de la petite boîte.
D'autres types sont emballés directement ou scellés dans des sacs antistatiques.

Tests de fiabilité

Test à haute température : Microphone soumis à +80℃ pendant 100 heures, suivi de 3 heures à température ambiante.

Test à basse température : Microphone soumis à -40℃ pendant 100 heures, suivi de 3 heures à température ambiante.

Test d'humidité et de chaleur : Microphone exposé à +55℃ et 85% d'humidité relative pendant 100 heures, suivi de 3 heures à température ambiante.

Test de choc thermique : Microphone soumis à [+80℃ 0,5H → température ambiante 1H → -40℃ 0,5H → température ambiante 1H] pendant 10 cycles, puis exposé à température ambiante pendant 3 heures.

Essai de vibrations : Microphone soumis à deux heures de vibrations dans les directions x, y et z avec des fréquences de 10 à 55 Hz et une amplitude de 1,52 mm.

Test de chute : Le microphone est tombé 5 fois d'une hauteur de 1,0 mètre sur un sol en marbre glissant, sans emballage, et fonctionne toujours normalement.

Plage de températures de stockage et de fonctionnement : Convient aux environnements allant de -35℃ à +60℃.

Processus d'échantillonnage

Confirmer les exigences du client :

Passez en revue l'application du produit, les spécifications de la capsule du microphone, les scénarios d'utilisation et les besoins en matière de qualité sonore.

Recommander et préciser :

Fournissez les modèles de capsules de microphone recommandés et les spécifications détaillées pour l’évaluation du client.

Fourniture d’échantillons et tests :

Livrer des échantillons de microphones à des fins de tests et de commentaires des clients.

Optimiser et finaliser :

Affiner la conception du microphone en fonction du retour d'information, finaliser les échantillons et passer à la production en série après approbation de la qualité. qualité.
