Capsule de microphone omnidirectionnelle SNR élevé de 6 mm

L'ECM-B6020AL34-344 est une capsule de microphone omnidirectionnelle de 6 × 2 mm conçue pour des applications telles que les caméras de documents, les haut-parleurs Bluetooth, les interphones et les microphones-cravates. Il offre une capture audio claire et de haute qualité dans toutes les directions avec une sensibilité de -34 dB ± 2 et un rapport signal/bruit de 70 dB. Ce microphone garantit des performances fiables dans divers environnements audio.

Modèle: ECM-B6020AL34-344
Dimensions: 6 × 2 mm
Directivité : Omnidirectionnel
Sensibilité: -34 dB ± 2
Impédance: 2,2 kΩ
Rapport signal/bruit : 70 dB
SPL maximum : 110 dB
Tension de fonctionnement: 2 Vdc
Fréquence de réponse: 50 Hz ~ 20 kHz
Consommation de courant : 500 μA

Demande d'information / d'échantillon

Indiquez-nous l'état d'avancement de votre projet. Notre équipe d'ingénieurs vous répondra en conséquence.

Délai d'exécution

Échantillons : 1-3 semaines
Production en série : 2-4 semaines

Personnalisation

Soutien technique basé sur les applications
Structure / sensibilité / accord acoustique

MOQ

3 000 pièces
Par modèle / par lot de production

Certification

Conformité RoHS et UL
Fiabilité industrielle assurée

Spécifications techniques

Notre microphone omnidirectionnel à réduction de bruit 6020 présente une sensibilité élevée et un rapport signal/bruit élevé. Il offre une réduction efficace du bruit et une résistance aux interférences tout en étant respectueux de l'environnement.

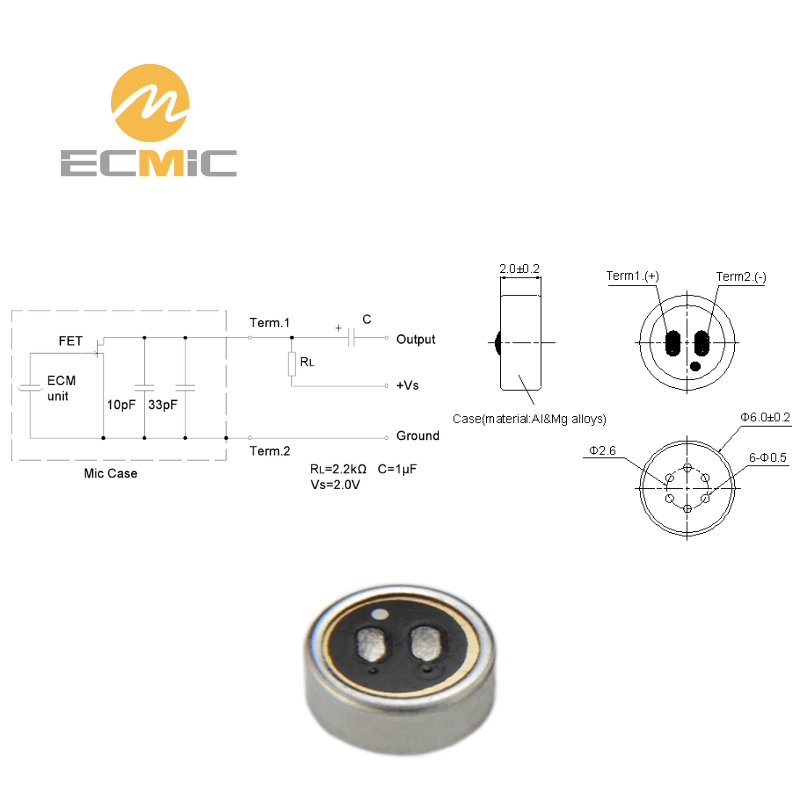

Circuit d'essai standard

Conditions de test : RL = 2,2kΩ, Vs = 2V, C = 1μF

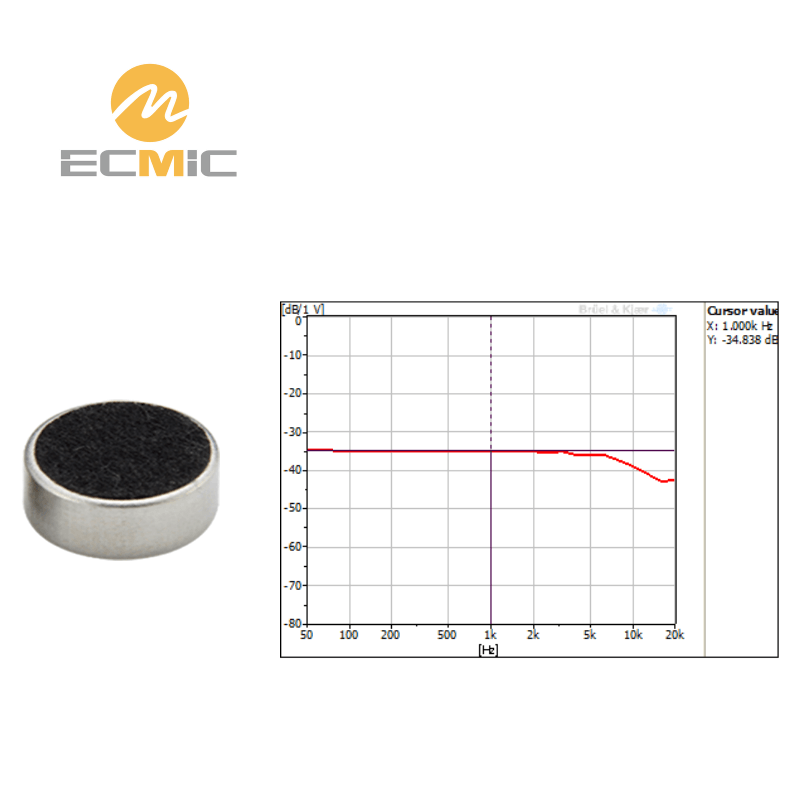

Réponse en fréquence typique

La réponse en fréquence s'étend de 50 Hz à 20 kHz, avec un profil plat jusqu'à environ 3 kHz. Au-delà de ce point, la réponse commence à s'atténuer progressivement, garantissant une sortie équilibrée pour les applications vocales et ambiantes.

Dimensions (UNIT : mm)

Dimension d'apparence

La capsule mesure 6 mm de diamètre et 2 mm de hauteur. L'avant est équipé d'un filet anti-poussière et l'arrière est scellé sans ouverture acoustique.

Présentation de l'emballage

Emballage de capsule de microphone à électret

Emballage standard : 100 pièces par petite boîte.
10 petites boîtes (1 000 pièces) sont regroupées dans un carton moyen.
Plusieurs cartons moyens sont ensuite emballés dans un grand carton extérieur.
Les microphones à broches sont protégés par de la mousse à l'intérieur de la petite boîte.
D'autres types sont emballés directement ou scellés dans des sacs antistatiques.

Tests de fiabilité

Test à haute température : Microphone soumis à +80℃ pendant 100 heures, suivi de 3 heures à température ambiante.

Test à basse température : Microphone soumis à -40℃ pendant 100 heures, suivi de 3 heures à température ambiante.

Test d'humidité et de chaleur : Microphone exposé à +55℃ et 85% d'humidité relative pendant 100 heures, suivi de 3 heures à température ambiante.

Test de choc thermique : Microphone soumis à [+80℃ 0,5H → température ambiante 1H → -40℃ 0,5H → température ambiante 1H] pendant 10 cycles, puis exposé à température ambiante pendant 3 heures.

Essai de vibrations : Microphone soumis à deux heures de vibrations dans les directions x, y et z avec des fréquences de 10 à 55 Hz et une amplitude de 1,52 mm.

Test de chute : Le microphone est tombé 5 fois d'une hauteur de 1,0 mètre sur un sol en marbre glissant, sans emballage, et fonctionne toujours normalement.

Plage de températures de stockage et de fonctionnement : Convient aux environnements allant de -35℃ à +60℃.
