Cartouche de microphone karaoké portable dynamique 19,1 mm

Adaptée aux systèmes de microphones de conférence, aux microphones amplificateurs de salle de classe, aux microphones à main et aux microphones portés sur la tête, cette capsule de microphone dynamique unidirectionnel de 19,1 × 10 mm offre une prise de voix claire avec une réponse en fréquence de 100 Hz à 10 kHz et une impédance sélectionnable de 200Ω ou 250Ω.

Modèle: ECM-DM1910K250
Dimensions: 19,1 × 10 mm
Poids : 3.7 g
Directivité : Unidirectionnel
Sensibilité: -58 dB ± 3
Impédance: 200 Ω, 250 Ω
Rapport signal/bruit : 60 dB
SPL maximum : 110 dB
Fréquence de réponse: 100 Hz ~ 10 kHz

Demande d'information / d'échantillon

Indiquez-nous l'état d'avancement de votre projet. Notre équipe d'ingénieurs vous répondra en conséquence.

Délai d'exécution

Échantillons : 1-3 semaines
Production en série : 2-4 semaines

Personnalisation

Soutien technique basé sur les applications
Structure / sensibilité / accord acoustique

MOQ

3 000 pièces
Par modèle / par lot de production

Certification

Conformité RoHS et UL
Fiabilité industrielle assurée

Spécifications techniques

L'ECM-DM1910K250 est une capsule de microphone dynamique compacte de 19 mm conçue pour les applications vocales telles que les systèmes de microphones de conférence, les microphones amplificateurs de salle de classe, les microphones à main et les microphones portés sur la tête.

Avec une réponse en fréquence de 100 Hz à 10 kHz, il capture les voix avec clarté et chaleur, tandis que son diagramme polaire unidirectionnel réduit les bruits ambiants. Les options d'impédance 200Ω et 250Ω sélectionnables permettent une intégration flexible avec divers systèmes d'amplification.

Son format réduit s'adapte aux boîtiers des ordinateurs de poche et aux produits vocaux à profil mince, offrant des performances stables et sans distorsion dans les scénarios d'amplification de la voix et de prise de parole en public.

Vue éclatée et liste des pièces

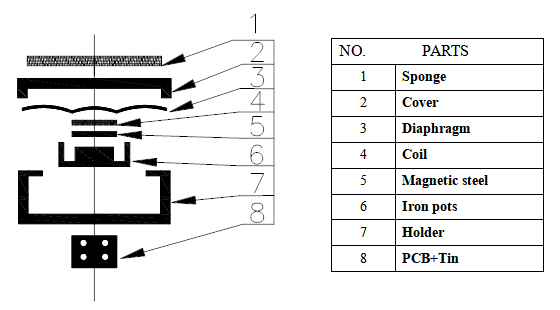

ECM-DM1910K250 Vue éclatée : Assemblage du haut-parleur à 8 composants

Répartition des composants : 1.éponge 2.couvercle 3.diaphragme 4.bobine 5.acier magnétique 6.pots en fer 7.support 8.PCB+étain

Courbe de réponse en fréquence

ECM-DM1910K250 Réponse en fréquence : 100Hz-5kHz, puis atténuation jusqu'à 20kHz

La réponse en fréquence s'étend de 100 Hz à 10 kHz, offrant des graves corsés, des médiums doux et une légère atténuation des aigus.

Dimensions (UNIT : mm)

ECM-DM1910K250 Dimensions : Φ19.1×10mm

Boîtier de haut-parleur standard Φ19.1×10mm.

Présentation de l'emballage

Emballés dans des plateaux protecteurs en mousse avec des compartiments individuels.
Chaque compartiment peut contenir environ 4 capsules de microphone.
Chaque capsule est scellée dans un sachet protecteur pour résister à la poussière et à l'humidité.
Chaque boîte contient généralement environ 2 000 microphones.

Tests de fiabilité

Test à haute température : Microphone soumis à +60℃ ±3℃ pendant 96 heures avec une humidité de 20-50%, suivie de 6 heures de maintien à température normale.

Test à basse température : Microphone soumis à -25℃ ±3℃ pendant 96 heures avec une humidité de 20-50%, suivie de 6 heures de maintien à température normale.

Test d'humidité : Microphone exposé à 40℃ et 90-95% d'humidité relative pendant 96 heures, suivi de 6 heures de température normale.

Essai de cycle de température : Microphone soumis à des changements rapides de température de la température normale à +60℃ ±3℃ pendant 1 heure (température normale pendant 3 heures) puis à -25℃ ±3℃ pendant 1 heure (température normale pendant 3 heures).

Stabilité de la sensibilité : La sensibilité reste à ±3 dB de la sensibilité initiale après chaque test environnemental.

Processus d'échantillonnage

Confirmer les exigences du client :

Passez en revue l'application du produit, les spécifications de la capsule du microphone, les scénarios d'utilisation et les besoins en matière de qualité sonore.

Recommander et préciser :

Fournissez les modèles de capsules de microphone recommandés et les spécifications détaillées pour l’évaluation du client.

Fourniture d’échantillons et tests :

Livrer des échantillons de microphones à des fins de tests et de commentaires des clients.

Optimiser et finaliser :

Affiner la conception du microphone en fonction du retour d'information, finaliser les échantillons et passer à la production en série après approbation de la qualité. qualité.

Nos certificats

Notre production répond aux normes ISO 9001:2015 et ISO 14001:2015 et est adaptée aux applications automobiles conformément à la norme IATF 16949:2016, ce qui garantit une gestion complète de la qualité. la norme IATF 16949:2016, ce qui garantit une gestion complète de la qualité. En outre, nos produits sont conformes aux exigences suivantes ROHS, CE et FCC.

Assurance qualité

Effectuer des contrôles par échantillonnage des matériaux entrants afin de s'assurer de leur conformité avec les exigences standard. standard.

Réaliser des audits d’inspection pour assurer la stabilité et le contrôle de l’ensemble du processus de fabrication.

Effectuer des inspections avant expédition pour garantir que les produits répondent aux normes de qualité établies.

Laboratoire Acoustique

Test du bruit de fond, de la sensibilité, de la courbe de réponse en fréquence et des indicateurs de directionnalité.

Vérification de l'impact de différents circuits, dimensions structurelles, matériaux et processus sur les indicateurs.

Essais de fiabilité à la fois au stade de la conception du nouveau produit et au stade de la production régulière en série. de la production de masse.
