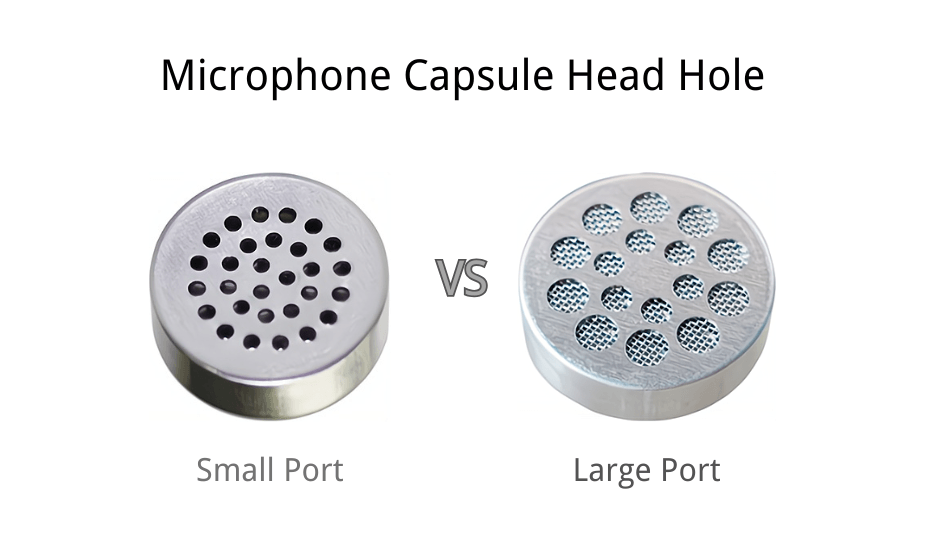

Le trou de tête d'un capsule de microphone électret est plus qu'un simple élément structurel, c'est un élément acoustique soigneusement conçu. Ses principales fonctions sont les suivantes guidage des ondes sonores, réglage de la réponse en fréquence, contrôle de la directivité, égalisation de la pression et protection. Les décisions techniques relatives à la conception des trous de tête impliquent des compromis entre les performances, la durabilité et la robustesse environnementale.
1. Guidage sur les ondes sonores
- Fonction principale : Fournit le chemin acoustique pour que le son atteigne le diaphragme, permettant une conversion efficace de l'acoustique à l'électrique.
- Aperçu de l'ingénierie : Les concepteurs équilibrent la taille des trous pour maximiser le transfert d'énergie tout en minimisant la susceptibilité à l'intrusion de la poussière ou de l'humidité.
2. Réglage de la réponse en fréquence
- Filtrage acoustique : La géométrie des trous affecte l'impédance acoustique, façonnant la réponse en fréquence du microphone.
- Aperçu de l'ingénierie : Les conceptions à trous multiples ou de petite taille atténuent le bruit à haute fréquence, ce qui est utile dans les appareils portables, mais peut légèrement altérer la clarté à très haute fréquence. Les compromis dépendent des priorités de l'appareil.
3. Contrôle de la directivité
- Interférence entre les trous multiples : Les différences de phase provenant de plusieurs trous permettent d'obtenir des diagrammes polaires spécifiques (omnidirectionnel, cardioïde, etc.).
- Aperçu de l'ingénierie : Les configurations à trous multiples améliorent la sensibilité directionnelle mais augmentent la complexité de fabrication. Les concepteurs doivent mettre en balance la directivité et la simplicité.
4. Égalisation de la pression
- Équilibre interne-externe : Les trous permettent à la pression de l'air de s'équilibrer, évitant ainsi la déformation de la membrane causée par les changements de température ou d'altitude.
- Aperçu de l'ingénierie : C'est particulièrement important pour les appareils utilisés à l'extérieur ou dans l'aviation. Les concepteurs doivent trouver un équilibre entre la réactivité et le risque de contamination de l'environnement.
5. Protection physique et prévention des poussières
- Fonction de barrière : Des écrans anti-poussière ou des membranes hydrophobes empêchent la contamination du diaphragme et de la couche d'électret.
- Aperçu de l'ingénierie : Les couches protectrices améliorent la durabilité mais peuvent légèrement affecter la transparence acoustique. Les matériaux doivent concilier protection et impact sonore minimal.
Tableau récapitulatif
| Fonction | Principe | Aperçu de l'ingénierie |
|---|---|---|
| Guide des ondes sonores | Fournit un chemin acoustique au diaphragme | Équilibrer la taille des trous pour le transfert d'énergie et la protection de l'environnement |
| Réglage de la réponse en fréquence | Modulation d'impédance acoustique | Amortir les bruits de haute fréquence tout en préservant la clarté ; les compromis dépendent du type d'appareil. |
| Contrôle de la directivité | Différences de phase dues à des trous multiples qui façonnent le diagramme polaire | Les configurations à trous multiples améliorent la directionnalité mais augmentent la complexité de la fabrication |
| Egalisation de la pression | Équilibre la pression d'air interne et externe | Essentiel pour les environnements variables ; équilibre entre réactivité et risque de contamination |
| Protection et prévention des poussières | Barrière physique et dispersion des impacts | Les couches protectrices améliorent la durabilité mais peuvent légèrement affecter la transparence acoustique. |
En conclusion, le trou de la tête dans les capsules de microphones électret est un élément clé à l'intersection de l'acoustique, de la protection et des compromis techniques pratiques. La compréhension de ces considérations permet aux concepteurs d'optimiser les microphones pour une large gamme d'applications, des appareils mobiles aux équipements audio professionnels.
