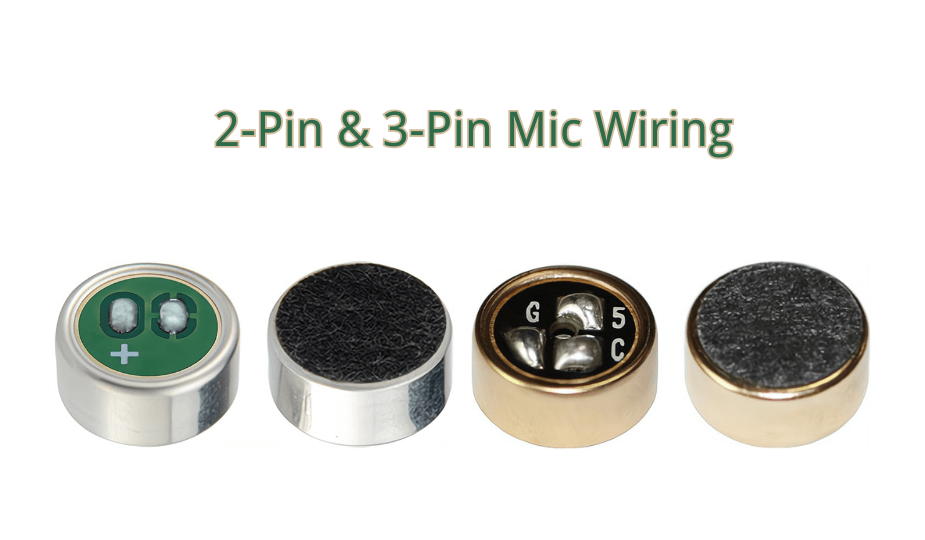

Les microphones à électret sont largement utilisés dans les applications audio professionnelles, les enregistrements et les applications industrielles. Le câblage correct de ces microphones, qu'il s'agisse de 2 broches ou 3 broches, L'utilisation d'un câble d'alimentation, est cruciale pour un fonctionnement stable, une qualité de signal optimale et des performances durables. Dans ce guide, nous analysons les les principes de câblage, la polarité et les configurations de sortie de la source de microphones à électret, aidant les ingénieurs et les passionnés de l'audio à choisir et à câbler correctement leurs microphones.
1. Structure interne des microphones à électret
Une capsule de microphone à électret se compose d'un diaphragme à électret et d'un transistor à effet de champ (FET) interne, soit JFET, soit MOSFET. Le FET agit comme un convertisseur d'impédance, permettant au faible signal acoustique généré par le diaphragme d'être transmis aux circuits externes avec une perte minimale.
Comme la capsule comprend un FET actif, il est essentiel de respecter la polarité et la polarisation en courant continu. Un câblage incorrect peut entraîner une absence de sortie, de la distorsion ou des niveaux de signal extrêmement faibles.

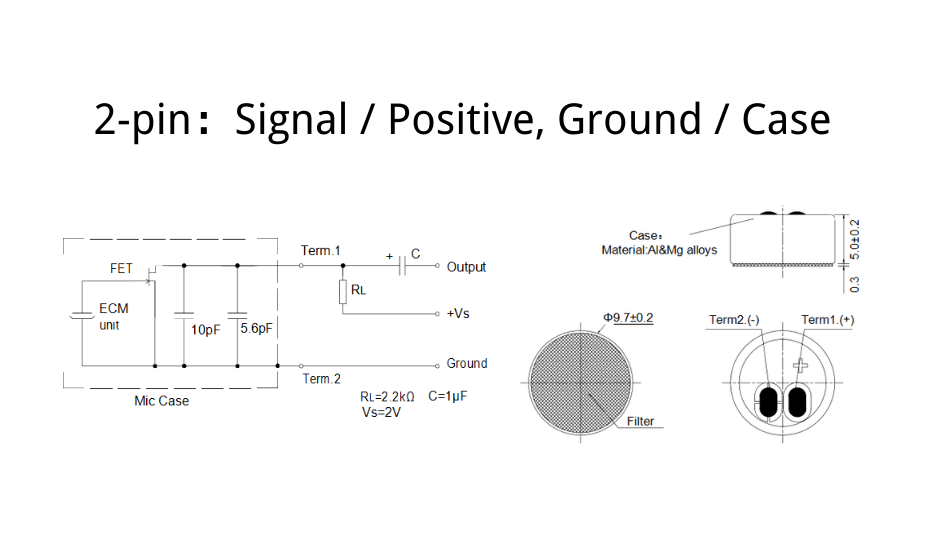

2. Câblage du microphone à électret à 2 broches
La configuration à 2 broches est la méthode de câblage la plus simple. Dans cette configuration, l'alimentation et le signal partagent la même borne, et une résistance externe fournit une tension continue au FET interne. Pour obtenir des conseils sur l'identification des fils positifs et négatifs, consultez notre site Web Guide de polarité des microphones à électret.
Principe de câblage
- Le microphone possède deux bornes : signal/positif et masse.
- Le boîtier métallique ou la borne négative est relié à la terre.
- La borne de signal est reliée à une résistance de polarisation (R) et au nœud de signal de sortie.
- L'autre côté de la résistance est relié à la tension d'alimentation positive (Vcc).
Le signal audio est extrait de la borne de signal, généralement par l'intermédiaire d'un condensateur de couplage, avant d'entrer dans un amplificateur, un CAN ou une interface d'enregistrement.
Caractéristiques typiques
- Circuit simple et faible nombre de composants
- Fiable pour une utilisation audio générale ou industrielle
- Impédance de sortie modérée

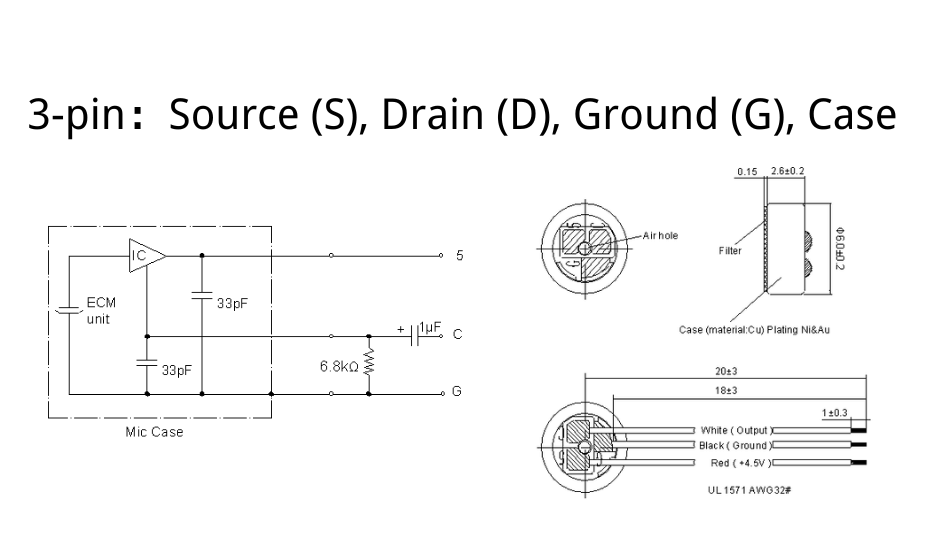

3. Câblage du microphone à électret à 3 broches (trois bornes, sortie source)
Les microphones électret à 3 broches comportent des bornes séparées pour la source, le drain et la masse. Cette structure offre des performances électriques supérieures, une meilleure immunité au bruit et une plus grande flexibilité pour les applications haut de gamme.
Principe de câblage
- Le drain (D) est connecté à la tension d'alimentation (Vcc).
- La source (S) est reliée à la terre par une résistance de charge (interne ou externe).
- Le signal audio provient de la borne source (sortie source).
- Le boîtier ou la coque du microphone est relié à la terre pour le blindage.
Les microphones à 3 broches ont une impédance de sortie plus faible que les modèles à 2 broches, ce qui les rend adaptés aux signaux plus longs, aux circuits imprimés complexes ou aux environnements présentant des interférences électromagnétiques.
Notes d'identification physique
- Trois pastilles de soudure correspondent aux bornes de la source, du drain et de la masse.
- Le boîtier métallique est toujours relié à la terre pour un blindage optimal.
- Les pads de source et de drain doivent être identifiés à l'aide de la fiche technique ou d'une mesure ; la taille du pad peut donner une indication mais n'est pas garantie.
4. 2 broches et 3 broches : principales différences
| Objet | 2 broches | 3 broches |
|---|---|---|
| Complexité du câblage | Simple | Modéré |
| Impédance de sortie | Modéré | Plus bas, mieux c'est pour les systèmes sensibles |
| Immunité au bruit | Standard | Élevé, en raison des bornes séparées et du blindage |
| Flexibilité de la conception | Limitée | Élevée, adaptée aux installations audio professionnelles |
| Applications typiques | Industrie générale et audio simple | Audio professionnel, diffusion en direct, radiodiffusion, enregistrement haute fidélité |
Les microphones à électret à 3 broches excellent dans les applications haute fidélité en raison de leurs caractéristiques électriques supérieures, de leur blindage physique et de leur capacité à maintenir l'intégrité du signal dans des environnements exigeants.
5. Lignes directrices pratiques pour la sélection
- Utilisez un microphone à 2 broches pour l'audio général et les systèmes simples.
- Utilisez un microphone à 3 broches lorsque vous avez besoin d'une faible impédance, d'une haute fidélité et d'une forte immunité au bruit.
- Consultez toujours la fiche technique du fabricant pour connaître l'identification des broches et les exigences en matière de polarisation.
- Veillez à ce que le boîtier du microphone soit correctement mis à la terre afin de maximiser le blindage.
Pour les applications professionnelles, telles que la diffusion en direct, les systèmes de conférence et l'enregistrement haut de gamme, les microphones à 3 broches offrent la meilleure combinaison de performances électriques et de robustesse physique.
Conclusion
Comprendre les différences de câblage et de fonctionnement entre Microphones électret à 2 et 3 broches aide les ingénieurs et les professionnels de l'audio à choisir le bon microphone pour leur application. Un câblage correct garantit un son de haute fidélité, un fonctionnement stable et un excellent rejet des interférences. Pour les systèmes de qualité professionnelle, Microphones électret à 3 broches avec des bornes de source, de drain et de terre sont recommandés. Explorez notre sélection de microphones électret de haute qualité pour trouver le microphone idéal pour votre projet.
