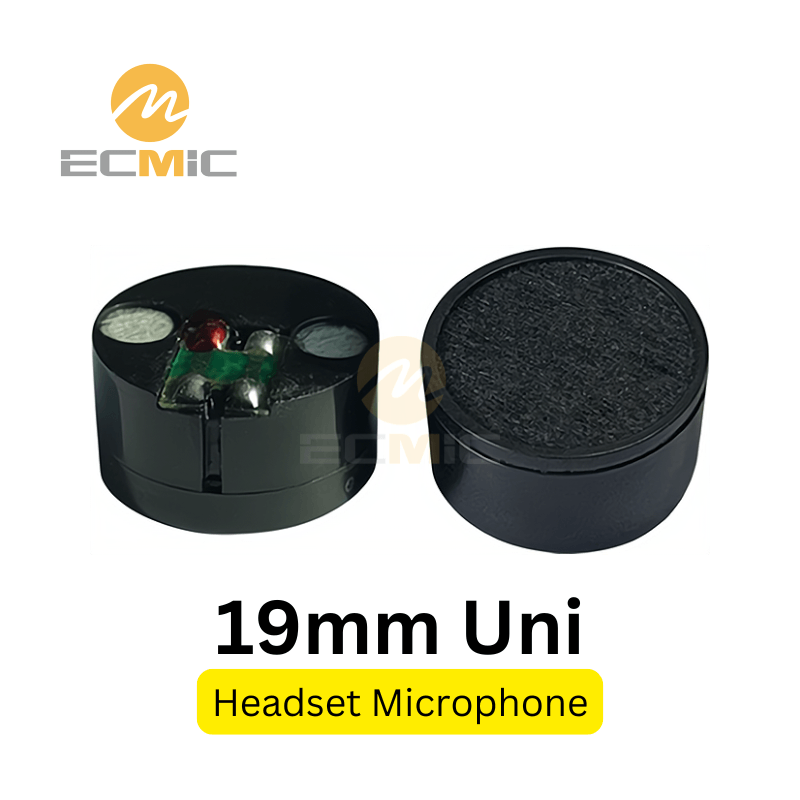

Capsule de microphone KTV portable dynamique 19 mm

Optimisée pour les microphones à perche, cette capsule de microphone dynamique unidirectionnel de 19 mm offre une prise de voix claire et naturelle avec une réponse en fréquence de 100 Hz à 10 kHz et une impédance de 600Ω, idéale pour la diffusion, la communication et les applications mains libres.

Modèle: ECM-DM1910K150
Dimensions: 19,1 × 10 mm
Poids : 3.65 g
Directivité : Unidirectionnel
Sensibilité: -61 dB ± 3
Impédance: 150 Ω
Fréquence de réponse: 100 Hz ~ 7000 Hz

Demande d'information / d'échantillon

Indiquez-nous l'état d'avancement de votre projet. Notre équipe d'ingénieurs vous répondra en conséquence.

Délai d'exécution

Échantillons : 1-3 semaines
Production en série : 2-4 semaines

Personnalisation

Soutien technique basé sur les applications
Structure / sensibilité / accord acoustique

MOQ

3 000 pièces
Par modèle / par lot de production

Certification

Conformité RoHS et UL
Fiabilité industrielle assurée

Spécifications techniques

La capsule du microphone dynamique ECM-DM1910K150 est conçue pour une prise de voix stable et naturelle, avec une réponse en fréquence de 100 Hz à 7 kHz optimisée pour la clarté de la parole dans les applications de microphones à main et de casques. Sa configuration unidirectionnelle réduit efficacement les bruits ambiants, en se concentrant sur la voix de l'orateur.

Avec une impédance de sortie de 150Ω et une structure compacte de 19,1 × 10 mm, cette capsule s'intègre facilement dans les microphones KTV, les casques d'intercom et les appareils de communication de type aviation. Elle offre des performances et une durabilité constantes pour une utilisation quotidienne dans les environnements de divertissement et industriels.

Qu'il soit utilisé dans des microphones à main pour un usage public ou dans des systèmes mains libres pour des communications professionnelles, l'ECM-DM1910K150 offre une clarté vocale fiable avec un minimum de larsen et une forte réjection de l'arrière-plan.

Vue éclatée et liste des pièces

Partie dynamique

Liste des pièces : Éponge, couvercle, diaphragme, bobine, acier magnétique, pot de fer, support, PCB + étain.

Courbe de réponse en fréquence

Courbe de réponse

Réponse en fréquence : 100Hz-7kHz. Convient aux applications vocales standard avec des performances stables dans les fréquences moyennes.

Dimensions (UNIT : mm)

Taille d'apparence

Dimensions: Diamètre : 19,1 mm ; hauteur : 10 mm.

Tests de fiabilité

Test à haute température : Microphone soumis à +60℃ ±3℃ pendant 96 heures avec une humidité de 20-50%, suivie de 6 heures de maintien à température normale.

Test à basse température : Microphone soumis à -25℃ ±3℃ pendant 96 heures avec une humidité de 20-50%, suivie de 6 heures de maintien à température normale.

Test d'humidité : Microphone exposé à 40℃ et 90-95% d'humidité relative pendant 96 heures, suivi de 6 heures de température normale.

Essai de cycle de température : Microphone soumis à des changements rapides de température de la température normale à +60℃ ±3℃ pendant 1 heure (température normale pendant 3 heures) puis à -25℃ ±3℃ pendant 1 heure (température normale pendant 3 heures).

Stabilité de la sensibilité : La sensibilité reste à ±3 dB de la sensibilité initiale après chaque test environnemental.

Processus d'échantillonnage

Confirmer les exigences du client :

Passez en revue l'application du produit, les spécifications de la capsule du microphone, les scénarios d'utilisation et les besoins en matière de qualité sonore.

Recommander et préciser :

Fournissez les modèles de capsules de microphone recommandés et les spécifications détaillées pour l’évaluation du client.

Fourniture d’échantillons et tests :

Livrer des échantillons de microphones à des fins de tests et de commentaires des clients.

Optimiser et finaliser :

Affiner la conception du microphone en fonction du retour d'information, finaliser les échantillons et passer à la production en série après approbation de la qualité. qualité.

Nos certificats

Notre production répond aux normes ISO 9001:2015 et ISO 14001:2015 et est adaptée aux applications automobiles conformément à la norme IATF 16949:2016, ce qui garantit une gestion complète de la qualité. la norme IATF 16949:2016, ce qui garantit une gestion complète de la qualité. En outre, nos produits sont conformes aux exigences suivantes ROHS, CE et FCC.

Assurance qualité

Effectuer des contrôles par échantillonnage des matériaux entrants afin de s'assurer de leur conformité avec les exigences standard. standard.

Réaliser des audits d’inspection pour assurer la stabilité et le contrôle de l’ensemble du processus de fabrication.

Effectuer des inspections avant expédition pour garantir que les produits répondent aux normes de qualité établies.

Laboratoire Acoustique

Test du bruit de fond, de la sensibilité, de la courbe de réponse en fréquence et des indicateurs de directionnalité.

Vérification de l'impact de différents circuits, dimensions structurelles, matériaux et processus sur les indicateurs.

Essais de fiabilité à la fois au stade de la conception du nouveau produit et au stade de la production régulière en série. de la production de masse.
