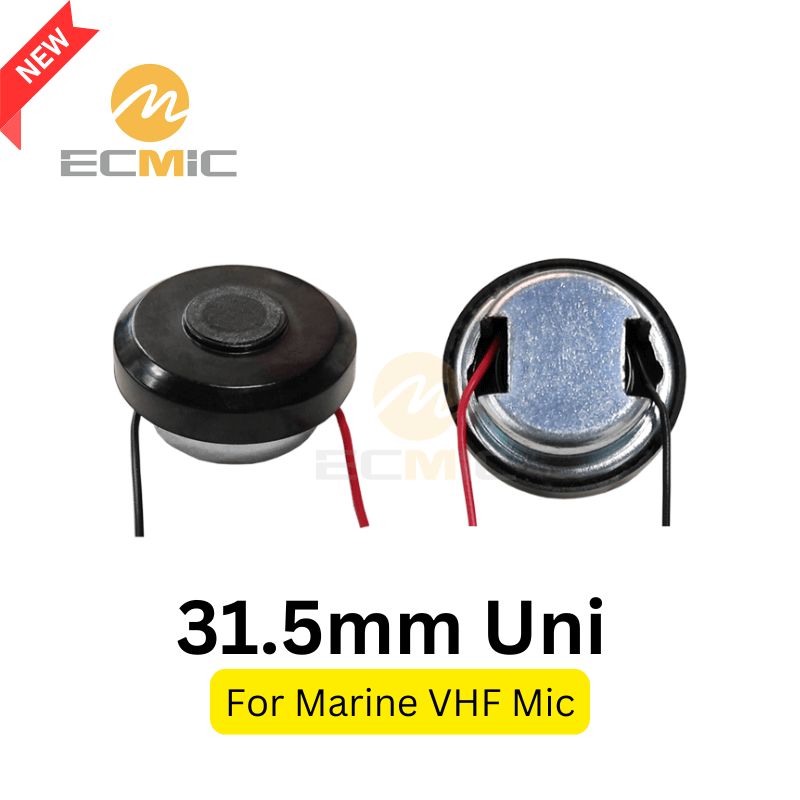

Capsule microphonique dynamique étanche pour interphones VHF marins

Capsule microphonique dynamique unidirectionnelle étanche de 31,5 × 16,2 mm pour interphones VHF marins, offrant une captation claire de la voix dans les environnements bruyants et humides.

Modèle: ECM-DMP-21F
Dimensions: 31,5 × 16,2 mm
Poids : 18,5 g
Directivité : Unidirectionnel
Sensibilité: -60 dB ± 3
Impédance: 200 Ω
Fréquence de réponse: 100 Hz ~ 8 kHz

Demande d'information / d'échantillon

Indiquez-nous l'état d'avancement de votre projet. Notre équipe d'ingénieurs vous répondra en conséquence.

Délai d'exécution

Échantillons : 1-3 semaines
Production en série : 2-4 semaines

Personnalisation

Soutien technique basé sur les applications
Structure / sensibilité / accord acoustique

MOQ

3 000 pièces
Par modèle / par lot de production

Certification

Conformité RoHS et UL
Fiabilité industrielle assurée

Spécifications techniques

L'ECM-DMP-21F est une capsule de microphone dynamique unidirectionnelle étanche conçue pour les interphones VHF marins et les appareils de communication extérieurs robustes. Elle dispose d'un diagramme polaire unidirectionnel avec une réponse en fréquence optimisée pour une parole claire entre 100 Hz et 8 kHz, garantissant une transmission vocale intelligible même dans des conditions bruyantes ou humides.

Conçu avec des composants résistants à l'humidité et un boîtier étanche, l'ECM-DMP-21F offre des performances étanches fiables. Son format compact de 31,5 × 16,2 mm et son impédance de sortie de 200 Ω facilitent son intégration dans divers systèmes d'interphone marins et extérieurs qui exigent durabilité, stabilité et clarté vocale constante.

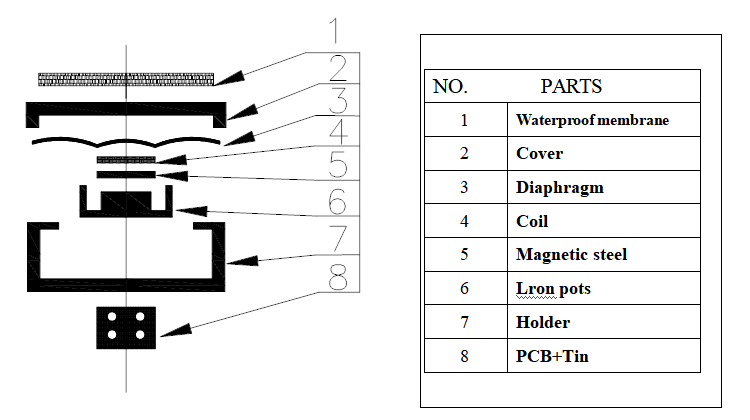

Vue éclatée et liste des pièces

ECM-DMP-21F Vue éclatée : composants clés, notamment éponge imperméable, membrane, bobine, ensemble aimant et support

Décomposition structurelle montrant l'éponge imperméable, le couvercle de protection, le diaphragme, la bobine, l'acier magnétique, les pots en fer, le support et l'assemblage PCB.

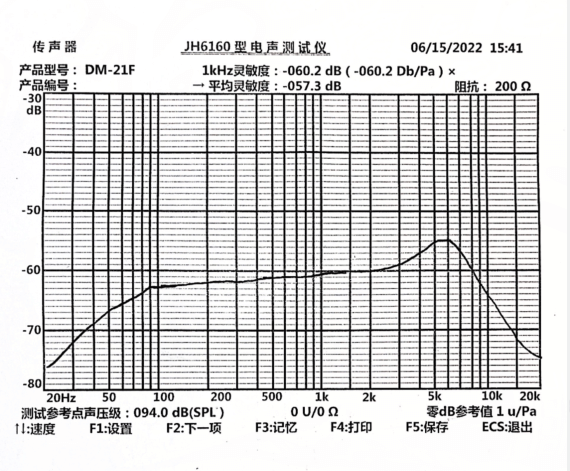

Courbe de réponse en fréquence

ECM-DMP-21F Réponse en fréquence : principalement concentrée dans la plage de 100 Hz à 8 kHz pour une clarté vocale optimisée

Réponse en fréquence concentrée dans la plage de 100 Hz à 8 kHz pour une clarté vocale optimisée.

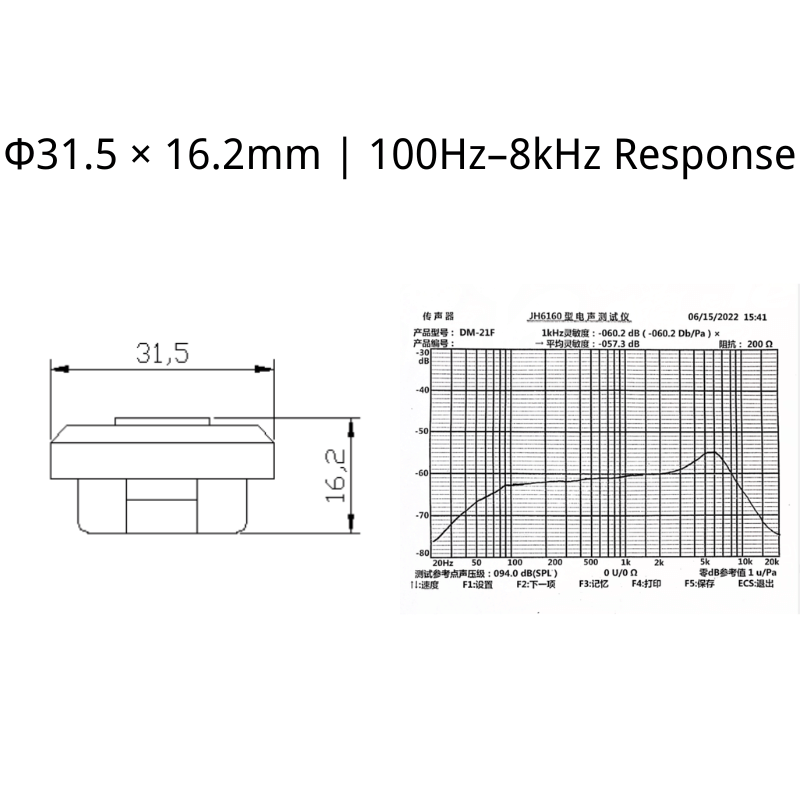

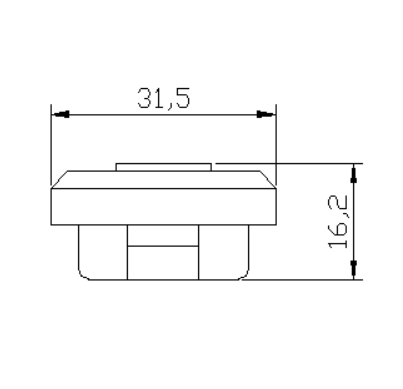

Dimensions (UNIT : mm)

ECM-DMP-21F Dimensions : capsule de microphone dynamique compacte et étanche de 31,5 × 16,2 mm

Boîtier compact étanche de 31,5 × 16,2 mm.

Présentation de l'emballage

Emballés dans des plateaux protecteurs en mousse avec des compartiments individuels.
Chaque compartiment peut contenir environ 4 capsules de microphone.
Chaque capsule est scellée dans un sachet protecteur pour résister à la poussière et à l'humidité.
Chaque boîte contient généralement environ 2 000 microphones.

Tests de fiabilité

Test à haute température : Microphone soumis à +60℃ ±3℃ pendant 96 heures avec une humidité de 20-50%, suivie de 6 heures de maintien à température normale.

Test à basse température : Microphone soumis à -25℃ ±3℃ pendant 96 heures avec une humidité de 20-50%, suivie de 6 heures de maintien à température normale.

Test d'humidité : Microphone exposé à 40℃ et 90-95% d'humidité relative pendant 96 heures, suivi de 6 heures de température normale.

Essai de cycle de température : Microphone soumis à des changements rapides de température de la température normale à +60℃ ±3℃ pendant 1 heure (température normale pendant 3 heures) puis à -25℃ ±3℃ pendant 1 heure (température normale pendant 3 heures).

Stabilité de la sensibilité : La sensibilité reste à ±3 dB de la sensibilité initiale après chaque test environnemental.
