双方向無線機用4mm金メッキ単一指向性マイクロホン・カプセル

Gold-Plated Unidirectional Microphone Capsule for Two-Way Radios 4mm

Compact 4mm unidirectional microphone capsule designed for two-way radios. Features a triple-capacitor design for enhanced stability, gold-plated pins for superior conductivity, and a noise-canceling pickup pattern to deliver clear and reliable voice transmission in demanding environments.

モデル： EMC-B4015UP40-474
寸法: 4 × 1.5 んん
指向性: 一方向
感度： -40dB±2
インピーダンス: 2.2KΩ
S/N比: 52デシベル
最大音圧レベル: 105デシベル
動作電圧： 2Vdc
周波数応答: 100Hz〜16KHz

共有：

タグ: #4mm Electret Capsules #Conference Microphone Capsules #Pin-type Electret Capsules

パフォーマンス概要

The ECM-B4015UP40-474 is a 4mm unidirectional microphone capsule specifically engineered for two-way radios. Its triple-capacitor design ensures exceptional stability, reducing interference and maintaining consistent audio quality even in dynamic conditions.

With a sensitivity of -40dB±2 and a signal-to-noise ratio of 52dB, this microphone capsule captures clear and intelligible voice signals while minimizing background noise. Its frequency response of 100Hz-16kHz, coupled with its ability to handle up to 105dB SPL, makes it ideal for use in environments where clear communication is essential.

This capsule is equipped with gold-plated Cu pins, providing excellent electrical conductivity and resistance to oxidation, ensuring long-term reliability. Measuring just 4mm × 1.5mm, the compact design allows for seamless integration into communication devices.

Perfectly suited for two-way radios in industries such as security, retail, and outdoor communication, the ECM-B4015UP40-474 delivers superior performance with a focus on durability and reliability.

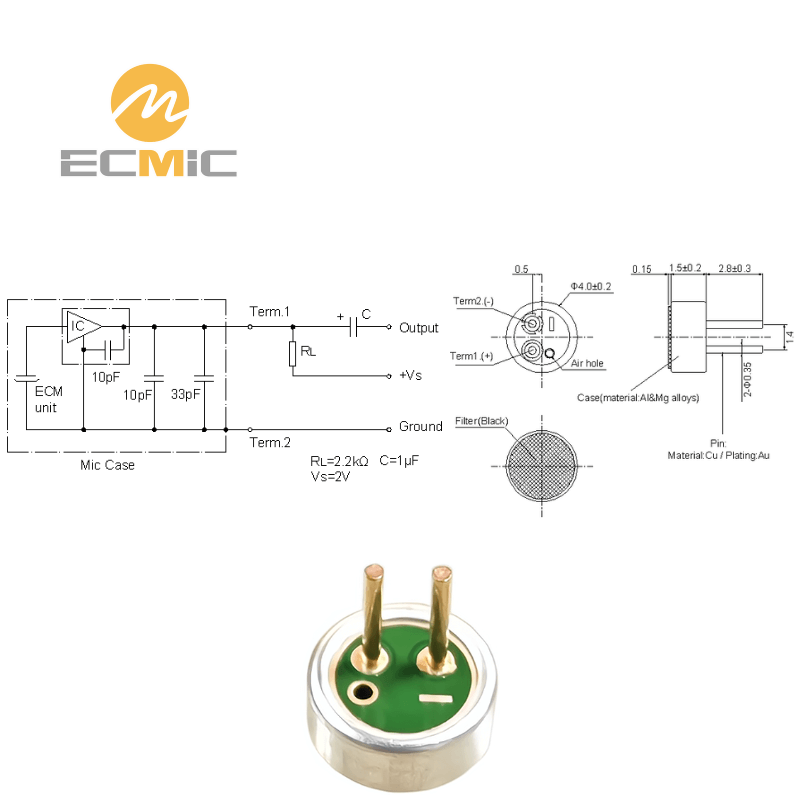

標準テスト回路

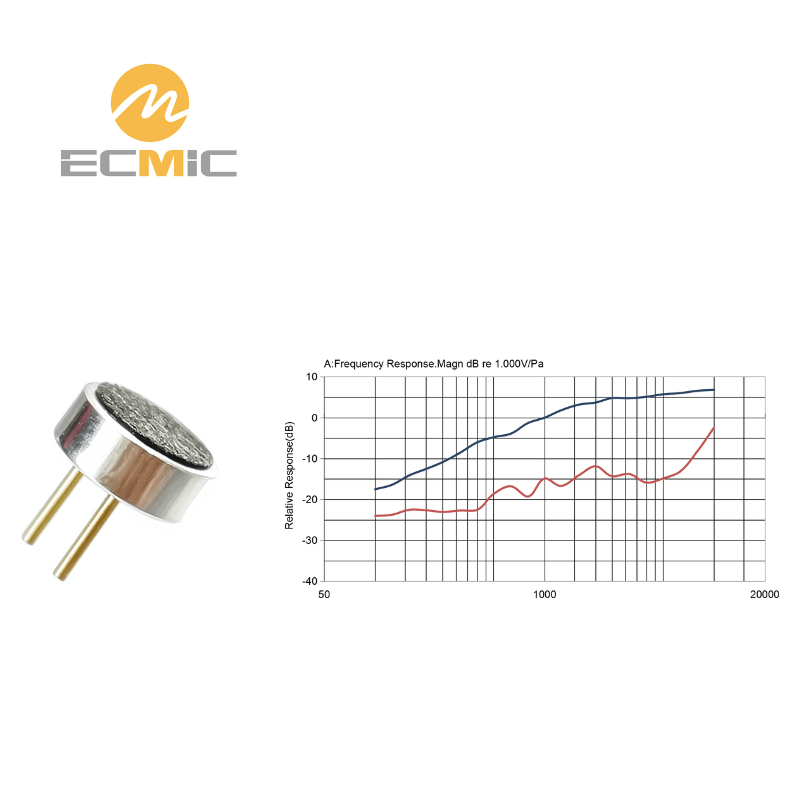

典型的な周波数応答

外観寸法

パッケージの概要

標準梱包：小箱100個入り。
10個の小箱（1,000個）が1個の中箱にまとめられている。
いくつかの中カートンは、さらに大きな外カートンへと詰め込まれる。
ピン型マイクは小さな箱の中で発泡スチロールで保護されている。
その他のタイプは、直接梱包されるか、静電気防止袋に密封される。

信頼性テスト

高温テスト: マイクロフォンを +80℃ に 100 時間さらした後、室温で 3 時間放置します。

低温テスト: マイクを -40℃ に 100 時間さらし、その後室温で 3 時間放置します。

湿度と熱のテスト: マイクを +55℃、相対湿度 85% に 100 時間さらし、その後室温で 3 時間放置しました。

熱衝撃試験: マイクを[+80℃ 0.5H → 室温 1H → -40℃ 0.5H → 室温 1H]に10サイクルさらし、その後室温に3時間さらしました。

振動テスト: マイクロフォンは、周波数 10 ～ 55 Hz、振幅 1.52 mm で x、y、z 方向に 2 時間の振動を受けます。

落下試験: マイクは梱包なしで 1.0 メートルの高さから滑りやすい大理石の床に 5 回落下しましたが、正常に動作しました。

保管および動作温度範囲: -35℃～+60℃の環境に適しています。

サンプリングプロセス

顧客の要件を確認します。

製品の用途、マイクカプセルの仕様、使用シナリオ、音質のニーズを確認します。

推奨および指定:

顧客評価用に推奨されるマイクカプセルモデルと詳細な仕様を提供します。

サンプルの提供とテスト:

顧客テストとフィードバックの目的でマイクのサンプルを提供します。

最適化して完成させる:

フィードバックに基づいてマイクロホンの設計を改良し、サンプルを完成させ、品質が承認された時点で量産に移行する。を承認する。

当社の証明書

当社の生産は、ISO 9001:2015およびISO 14001:2015規格に適合しており、IATF 16949:2016規格の下で自動車用途向けに調整されています。 IATF16949:2016規格に準拠し、包括的な品質管理を保証しています。さらに、当社の製品は以下の規格に準拠しています。 ROHS、CE、およびFCC要件に準拠しています。
