クローズ・トーク・ヘッドセット用高SNR カーディオイド型エレクトレットマイク 10×4.5mm

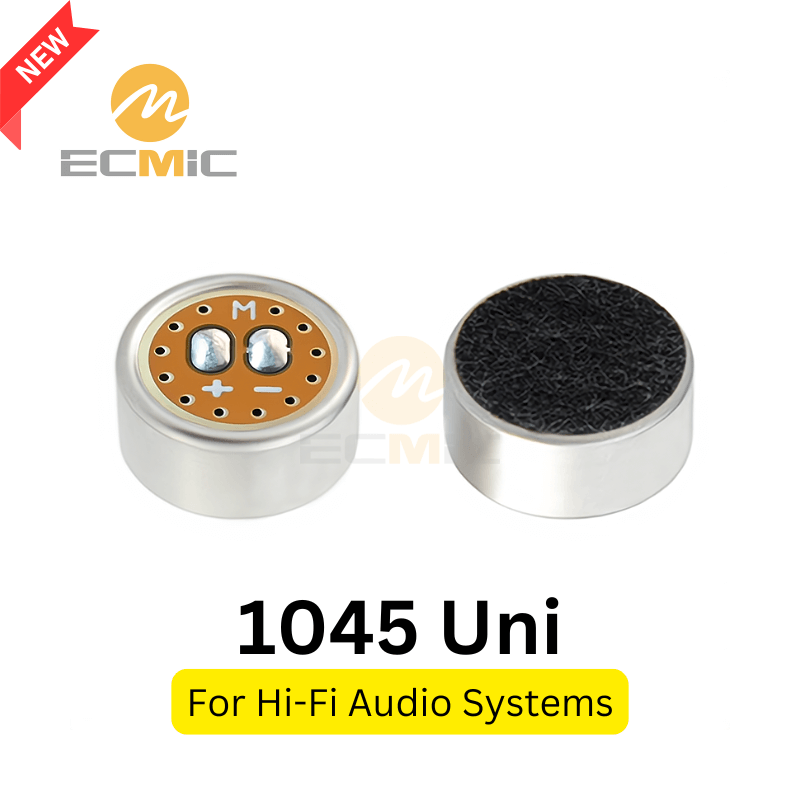

クローズトーク用ヘッドセット用ユニエレクトレットマイクカプセル 10×4.5mm

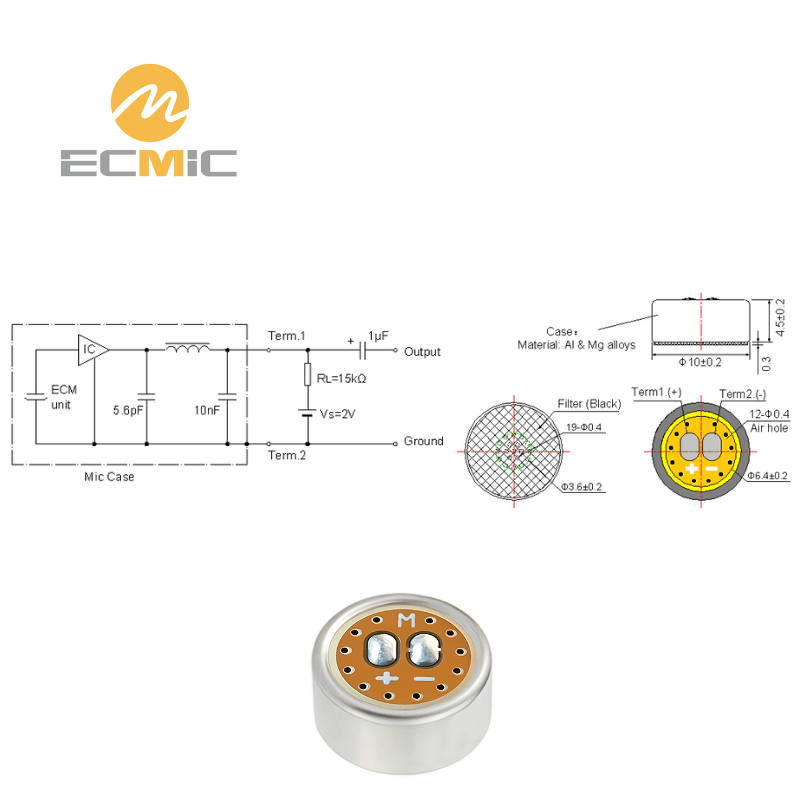

ECM-B1045UML50-25082マイクロホンの回路図と寸法（主要部品とサイズを示す

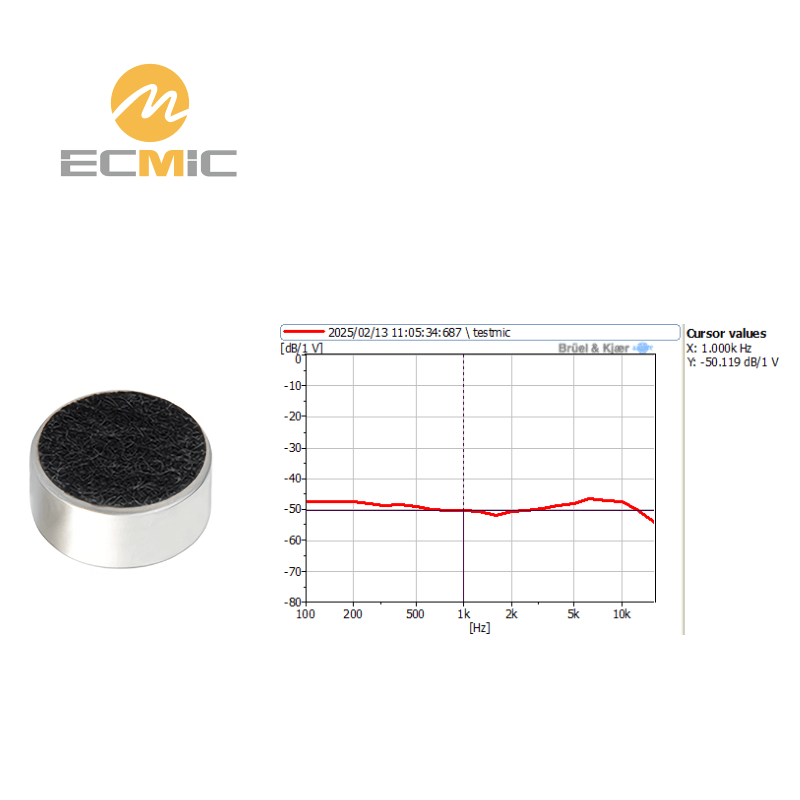

ECM-B1045UML50-25082 マイクロホンの周波数特性チャート（周波数範囲にわたる感度と性能を示す

ECMICマイクロホン 12,000m²の工場で月産600万本以上、ISO/CE認証取得

10 × 4.5 mm 単方向エレクトレット・マイク・カプセル ～のために 至近距離での会話用ヘッドマウント型ヘッドセット. 提供内容 -50dBの感度, 65dBのSNRそして 最大音圧レベル（SPL）：125dB 騒がしく、音量の大きい環境でも、明瞭で安定した音声を拾うことができます。.

モデル： EMC-B1045UML50-25082
寸法: 10 × 4.5 んん
指向性: 一方向
感度： -50 dB ± 2
インピーダンス: 15 kΩ
S/N比: 65 dB
最大音圧レベル: 125 dB（THD ≤ 1%）
動作電圧： 2 Vdc
周波数応答: 100 Hz ~ 10 kHz
消費電流： 200 μA

資料請求 / サンプル

プロジェクトのステージをお知らせください。当社のエンジニアリングチームが対応いたします。.

共有：

リードタイム

サンプル1-3週間
大量生産：2～4週間

カスタマイズ

アプリケーションベースのエンジニアリング・サポート
構造／感度／音響調整

MOQ

3,000個
モデルごと／生産バッチごと

認証

RoHSおよびUL準拠
工業的信頼性を保証

技術仕様

の EMC-B1045UML50-25082 は 高忠実度単方向エレクトレット・マイクロホン・カプセル と 10 × 4.5mm ～向けにカスタマイズされたデザイン 至近距離での会話用ヘッドマウント型ヘッドセット およびその他の音質が重要なオーディオ機器。これには -50dBの感度 そして、a 100Hz～10KHzの周波数特性, 口元に近い位置での会話用途において、鮮明で詳細な音声収録を実現します。.

マイクの 低インピーダンス（2KΩ） そして、しっかりとした 65dBの信号対雑音比 騒がしい環境でも、クリアで安定した音声性能を確保します。高い 最大SPL 125dB これにより、大量生産用途に適している一方、その 動作電圧 2Vdc さまざまなヘッドセットやオーディオ機器の設計との互換性を確保します。.

このマイクカプセルは、次のような用途に最適です。 至近距離での会話用ヘッドマウント型ヘッドセット, 、業務用コミュニケーション用ヘッドセット、および明瞭で詳細な近距離音声再生が不可欠なあらゆる用途。.

標準テスト回路

ECM-B1045UML50テスト回路：15kΩバイアス、2V電源、1μF出力

15kΩバイアス抵抗、2V DC電源、1μF出力コンデンサ。ハイ・インピーダンス・マイク構成。

典型的な周波数応答

ECM-B1045UML50 周波数応答：100Hz-2kHzディップ、2kHz-10kHzライズ、その後減衰

周波数特性は、100Hz～2kHzの減衰、2k～10kHzの強調、および高域のロールオフを特徴としており、至近距離でのヘッドセット使用時にも明瞭な音声の聞き取りやすさを実現します。.

寸法（単位：mm）

ECM-B1045UML50 外形寸法：Φ10×4.5mm、前面ダストメッシュ、背面吸音口付き

Φ10×4.5mmのコンパクトな筐体にデュアルポートの音響設計を採用。

信頼性テスト

高温テスト: マイクロフォンを +80℃ に 100 時間さらした後、室温で 3 時間放置します。

低温テスト: マイクを -40℃ に 100 時間さらし、その後室温で 3 時間放置します。

湿度と熱のテスト: マイクを +55℃、相対湿度 85% に 100 時間さらし、その後室温で 3 時間放置しました。

熱衝撃試験: マイクを[+80℃ 0.5H → 室温 1H → -40℃ 0.5H → 室温 1H]に10サイクルさらし、その後室温に3時間さらしました。

振動テスト: マイクロフォンは、周波数 10 ～ 55 Hz、振幅 1.52 mm で x、y、z 方向に 2 時間の振動を受けます。

落下試験: マイクは梱包なしで 1.0 メートルの高さから滑りやすい大理石の床に 5 回落下しましたが、正常に動作しました。

保管および動作温度範囲: -35℃～+60℃の環境に適しています。

サンプリングプロセス

顧客の要件を確認します。

製品の用途、マイクカプセルの仕様、使用シナリオ、音質のニーズを確認します。

推奨および指定:

顧客評価用に推奨されるマイクカプセルモデルと詳細な仕様を提供します。

サンプルの提供とテスト:

顧客テストとフィードバックの目的でマイクのサンプルを提供します。

最適化して完成させる:

フィードバックに基づいてマイクロホンの設計を改良し、サンプルを完成させ、品質が承認された時点で量産に移行する。を承認する。

当社の証明書

当社の生産は、ISO 9001:2015およびISO 14001:2015規格に適合しており、IATF 16949:2016規格の下で自動車用途向けに調整されています。 IATF16949:2016規格に準拠し、包括的な品質管理を保証しています。さらに、当社の製品は以下の規格に準拠しています。 ROHS、CE、およびFCC要件に準拠しています。
