9,7 mm Nieren-Zweikammer-Mikrofonkapsel für KTV-Karaoke

Mikrofonkapsel mit Nierencharakteristik und zwei Kammern für KTV Karaoke 9.7mm

Das ECM-F9750UL-48 ist eine 9,7 x 5 mm große, unidirektionale Mikrofonkapsel für Karaoke-Anwendungen. Mit seinem Zweikammerdesign bietet es eine Empfindlichkeit von -48 dB±1 und einen Signal-Rausch-Abstand von 55 dB und sorgt so für eine hervorragende Audioqualität.

🚫 Nur Direktverkauf ab Werk - kein Einzelhandel.
Es gelten Mindestbestellmengen (MOQs).
Für Audiomarken und OEMs
📞 Kontakt für Bestellungen und Anfragen.

🧪 Muster

Kostenlos (Standardmodelle) + Versand

🧭 Versuchsanordnung

Ab 200 Stück (nur 1. Bestellung)

📦 MOQ

5.000 Stück (gemischte Modelle erlaubt)

Modell: ECM-F9750UL-48
Maße: 9,7 × 5 mm
Richtwirkung: Unidirektional
Empfindlichkeit: -48 dB±1
Impedanz: 680 Ω
S/N-Verhältnis: 55 dB
Maximaler Schalldruckpegel: 110 dB
Betriebsspannung: 1,5 VDC
Frequenzgang: 100 Hz bis 10 kHz

Aktie:

Stichworte: 9,7-mm-Elektret Lötpads Elektret Gesangsmikrofone

Technische Daten

Unser für Karaoke entwickeltes Nierenmikrofon 9750 verfügt über ein Zweikammerdesign für verbesserte Leistung.

Standardtestschaltung

Testbedingungen: Lastwiderstand (RL) = 680Ω, Versorgungsspannung (VS) = 1,5V, Koppelkondensator (C) = 1μF.

Typischer Frequenzgang

Der Frequenzgang reicht von 100Hz bis 10kHz. Die Kurve zeigt einen stetigen Anstieg von 100Hz bis etwa 1kHz, gefolgt von einem relativ flachen und leicht ansteigenden Mitteltonbereich. Bei 4kHz beginnt ein sanfter Abfall. Dadurch eignet sich die Kapsel für die Abnahme von Stimmen mit einem ausgewogenen Klangcharakter.

Abmessungen (UNIT: mm)

Aussehen Dimension

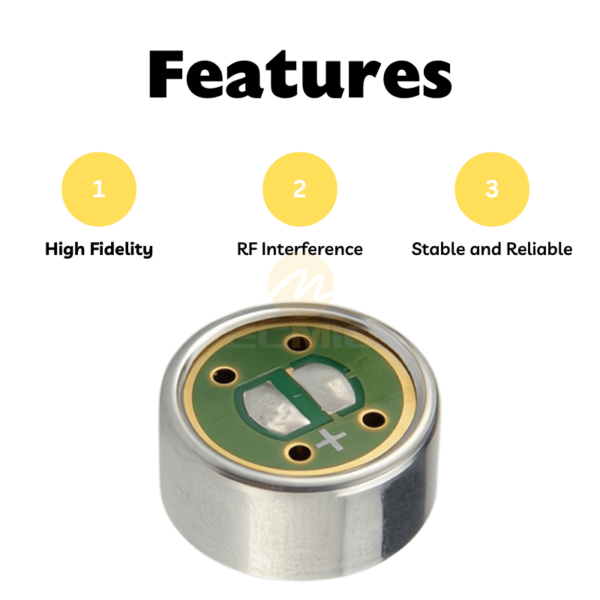

Durchmesser: 9,7 mm; Höhe: 5,0 mm. Die Vorderseite ist mit einem staubdichten Netz versehen, und die Rückseite enthält eine Schallöffnung für die Richtungsabnahme.

Verpackungsübersicht

Standardverpackung: 100 Stück pro kleiner Schachtel.
10 kleine Schachteln (1.000 Stück) sind in einem mittleren Karton zusammengefasst.
Mehrere mittlere Kartons werden weiter in einen großen Umkarton gepackt.
Stiftmikrofone sind in der kleinen Box mit Schaumstoff geschützt.
Andere Typen werden direkt verpackt oder in antistatische Beutel eingeschweißt.

Zuverlässigkeitstests

Hochtemperaturtest: Das Mikrofon wurde 100 Stunden lang einer Temperatur von +80 °C und anschließend 3 Stunden lang Raumtemperatur ausgesetzt.

Niedertemperaturtest: Das Mikrofon wurde 100 Stunden lang einer Temperatur von -40 °C und anschließend 3 Stunden lang Raumtemperatur ausgesetzt.

Feuchtigkeits- und Hitzetest: Das Mikrofon wurde 100 Stunden lang einer Temperatur von +55 °C und einer relativen Luftfeuchtigkeit von 851 TP3T ausgesetzt, danach für 3 Stunden bei Raumtemperatur.

Thermoschocktest: Das Mikrofon wurde 10 Zyklen lang den Temperaturen [+80 °C 0,5 Std. → Raumtemperatur 1 Std. → -40 °C 0,5 Std. → Raumtemperatur 1 Std.] ausgesetzt und dann 3 Stunden lang der Raumtemperatur ausgesetzt.

Vibrationstest: Das Mikrofon wurde zwei Stunden lang Vibrationen in x-, y- und z-Richtung mit Frequenzen von 10–55 Hz und einer Amplitude von 1,52 mm ausgesetzt.

Falltest: Das Mikrofon wurde ohne Verpackung fünfmal aus einer Höhe von 1,0 Meter auf einen rutschigen Marmorboden fallen gelassen und funktioniert immer noch normal.

Lager- und Betriebstemperaturbereich: Geeignet für Umgebungen von -35 °C bis +60 °C.

Probenahmeprozess

Kundenanforderungen bestätigen:

Überprüfen Sie die Produktanwendung, die Spezifikationen der Mikrofonkapsel, Nutzungsszenarien und Anforderungen an die Tonqualität.

Empfehlen und spezifizieren Sie:

Stellen Sie empfohlene Mikrofonkapselmodelle und detaillierte Spezifikationen zur Kundenbewertung bereit.

Probenbereitstellung und Prüfung:

Liefern Sie Mikrofonmuster für Kundentests und Feedbackzwecke.

Optimieren und finalisieren:

Verfeinerung des Mikrofondesigns auf der Grundlage des Feedbacks, Fertigstellung der Muster und Übergang zur Massenproduktion nach Genehmigung.

Qualitätskontrolle

Durchführen von Stichprobenprüfungen eingehender Materialien, um die Einhaltung der Standardanforderungen sicherzustellen.

Durchführen von Inspektionsaudits, um die Stabilität und Kontrolle des gesamten Herstellungsprozesses sicherzustellen.

Durchführen von Inspektionen vor dem Versand, um sicherzustellen, dass die Produkte die festgelegten Qualitätsstandards erfüllen.

Akustiklabor

Testen von Hintergrundgeräuschen, Empfindlichkeit, Frequenzgangkurve und Richtungsindikatoren.

Überprüfung des Einflusses unterschiedlicher Schaltungen, Baugrößen, Werkstoffe und Verfahren auf die Kennzahlen.

Zuverlässigkeitstests sowohl in der Entwurfsphase neuer Produkte als auch in der regulären Phase der Massenproduktion.

Automatische Werkstatt

Einsatz vollautomatischer Produktionslinien, um hohe Effizienz und Konsistenz zu gewährleisten.

Ausgestattet mit hochmodernen Einrichtungen, einschließlich einer staubfreien Werkstatt auf 10.000 Ebenen.

Einsatz eines strengen 21-stufigen Prozesses zur Gewährleistung der Produktstabilität.
