9,7 mm unidirektionales Mikrofonelement für Tonabnahme über große Entfernungen

Unidirektionales Mikrofonelement für Fernabnahme 9,7 mm

9,7-mm-Mikrofonkapsel mit unidirektionaler Richtcharakteristik und 60-mm-Kabeln, die eine schnelle Integration in Audiogeräte ermöglichen.

🚫 Nur Direktverkauf ab Werk - kein Einzelhandel.
Es gelten Mindestbestellmengen (MOQs).
Für Audiomarken und OEMs
📞 Kontakt für Bestellungen und Anfragen.

🧪 Muster

Kostenlos (Standardmodelle) + Versand

🧭 Versuchsanordnung

Ab 200 Stück (nur 1. Bestellung)

📦 MOQ

5.000 Stück (gemischte Modelle erlaubt)

Modell: ECM-B9750UL38-SDN-L60
Maße: 9,7 × 5 mm
Richtwirkung: Unidirektional
Empfindlichkeit: -38 dB±2
Impedanz: 680 Ω
S/N-Verhältnis: 60 dB
Maximaler Schalldruckpegel: 110 dB
Betriebsspannung: 1,5 VDC
Frequenzgang: 50 Hz ~ 16 kHz

Aktie:

Stichworte: 9,7-mm-Elektret Ausrüstung Mikrofone Drahtleitungen Elektret

Technische Daten

Das ECM-B9750UL38-SDN-L60 ist eine unidirektionale Mikrofonkapsel mit vormontierten 60-mm-Anschlüssen für eine einfache und effiziente Integration. Sie enthält zwei Kondensatoren und einen koreanischen HF-Mikrofonkern, der eine hervorragende HF-Abschirmung und zuverlässige Leistung in lauten Umgebungen gewährleistet.

Sein Frequenzbereich von 50Hz~16KHz unterstützt die präzise Erfassung von Richtungsgeräuschen, was ihn zu einer ausgezeichneten Wahl für Konferenzsysteme, Geräte zur Schallisolierung und professionelle Aufnahmegeräte macht. Die vormontierten Kabel bieten Flexibilität bei der Montage, reduzieren die Einrichtungszeit und erhöhen die Zuverlässigkeit.

Für eine bleifreie Option sollten Sie die Standardausführung.

Standardtestschaltung

Testbedingungen: Lastwiderstand (RL) = 680Ω, Versorgungsspannung (VS) = 1,5V, Koppelkondensator (C) = 1μF.

Typischer Frequenzgang

Der Frequenzgang erstreckt sich von 100Hz bis 16kHz. Die Kurve steigt im Tieftonbereich schnell an, gleicht sich um 2 kHz aus und beginnt nach etwa 12 kHz abzufallen.

Abmessungen (UNIT: mm)

Aussehen Dimension

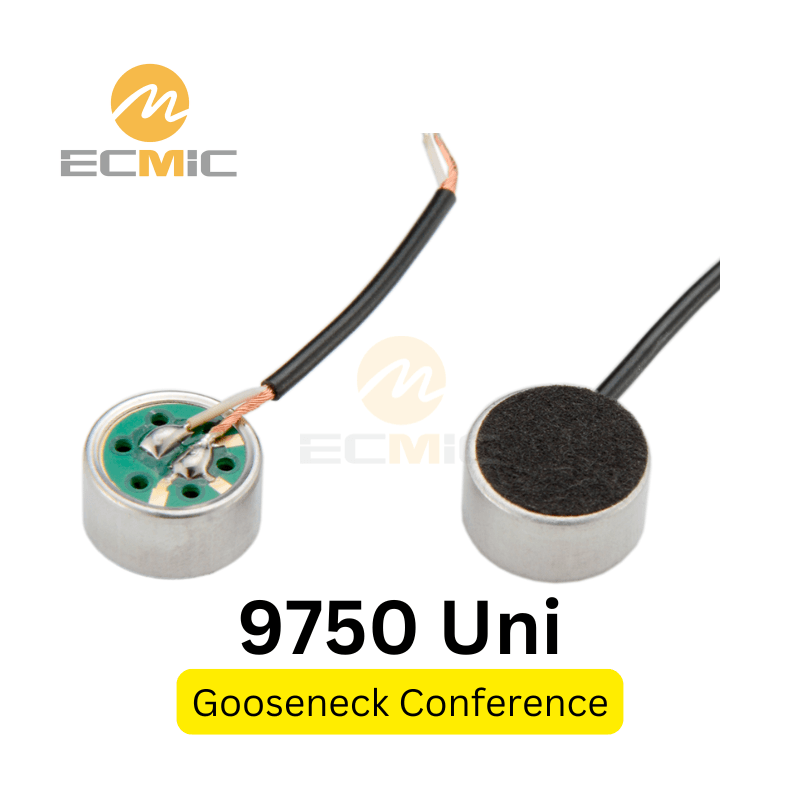

Durchmesser: 9,7 mm; Höhe: 5,0 mm. Die Vorderseite ist mit einem staubdichten Netz überzogen, und die Rückseite verfügt über eine Schalleinlassöffnung. Vorgelötet mit 60-mm-Leitungsdrähten für eine einfache Integration.

Verpackungsübersicht

Standardverpackung: 100 Stück pro kleiner Schachtel.
10 kleine Schachteln (1.000 Stück) sind in einem mittleren Karton zusammengefasst.
Mehrere mittlere Kartons werden weiter in einen großen Umkarton gepackt.
Stiftmikrofone sind in der kleinen Box mit Schaumstoff geschützt.
Andere Typen werden direkt verpackt oder in antistatische Beutel eingeschweißt.

Zuverlässigkeitstests

Hochtemperaturtest: Das Mikrofon wurde 100 Stunden lang einer Temperatur von +80 °C und anschließend 3 Stunden lang Raumtemperatur ausgesetzt.

Niedertemperaturtest: Das Mikrofon wurde 100 Stunden lang einer Temperatur von -40 °C und anschließend 3 Stunden lang Raumtemperatur ausgesetzt.

Feuchtigkeits- und Hitzetest: Das Mikrofon wurde 100 Stunden lang einer Temperatur von +55 °C und einer relativen Luftfeuchtigkeit von 851 TP3T ausgesetzt, danach für 3 Stunden bei Raumtemperatur.

Thermoschocktest: Das Mikrofon wurde 10 Zyklen lang den Temperaturen [+80 °C 0,5 Std. → Raumtemperatur 1 Std. → -40 °C 0,5 Std. → Raumtemperatur 1 Std.] ausgesetzt und dann 3 Stunden lang der Raumtemperatur ausgesetzt.

Vibrationstest: Das Mikrofon wurde zwei Stunden lang Vibrationen in x-, y- und z-Richtung mit Frequenzen von 10–55 Hz und einer Amplitude von 1,52 mm ausgesetzt.

Falltest: Das Mikrofon wurde ohne Verpackung fünfmal aus einer Höhe von 1,0 Meter auf einen rutschigen Marmorboden fallen gelassen und funktioniert immer noch normal.

Lager- und Betriebstemperaturbereich: Geeignet für Umgebungen von -35 °C bis +60 °C.

Probenahmeprozess

Kundenanforderungen bestätigen:

Überprüfen Sie die Produktanwendung, die Spezifikationen der Mikrofonkapsel, Nutzungsszenarien und Anforderungen an die Tonqualität.

Empfehlen und spezifizieren Sie:

Stellen Sie empfohlene Mikrofonkapselmodelle und detaillierte Spezifikationen zur Kundenbewertung bereit.

Probenbereitstellung und Prüfung:

Liefern Sie Mikrofonmuster für Kundentests und Feedbackzwecke.

Optimieren und finalisieren:

Verfeinerung des Mikrofondesigns auf der Grundlage des Feedbacks, Fertigstellung der Muster und Übergang zur Massenproduktion nach Genehmigung.

Qualitätskontrolle

Durchführen von Stichprobenprüfungen eingehender Materialien, um die Einhaltung der Standardanforderungen sicherzustellen.

Durchführen von Inspektionsaudits, um die Stabilität und Kontrolle des gesamten Herstellungsprozesses sicherzustellen.

Durchführen von Inspektionen vor dem Versand, um sicherzustellen, dass die Produkte die festgelegten Qualitätsstandards erfüllen.

Akustiklabor

Testen von Hintergrundgeräuschen, Empfindlichkeit, Frequenzgangkurve und Richtungsindikatoren.

Überprüfung des Einflusses unterschiedlicher Schaltungen, Baugrößen, Werkstoffe und Verfahren auf die Kennzahlen.

Zuverlässigkeitstests sowohl in der Entwurfsphase neuer Produkte als auch in der regulären Phase der Massenproduktion.

Automatische Werkstatt

Einsatz vollautomatischer Produktionslinien, um hohe Effizienz und Konsistenz zu gewährleisten.

Ausgestattet mit hochmodernen Einrichtungen, einschließlich einer staubfreien Werkstatt auf 10.000 Ebenen.

Einsatz eines strengen 21-stufigen Prozesses zur Gewährleistung der Produktstabilität.
