Microphone MEMS analogique haute performance - compact et à faible consommation d'énergie

Name: Microphone MEMS analogique haute performance - compact et basse consommation - ECMIC
SKU: ECM-M3722T421
Price: 0.46 USD
Availability: InStock

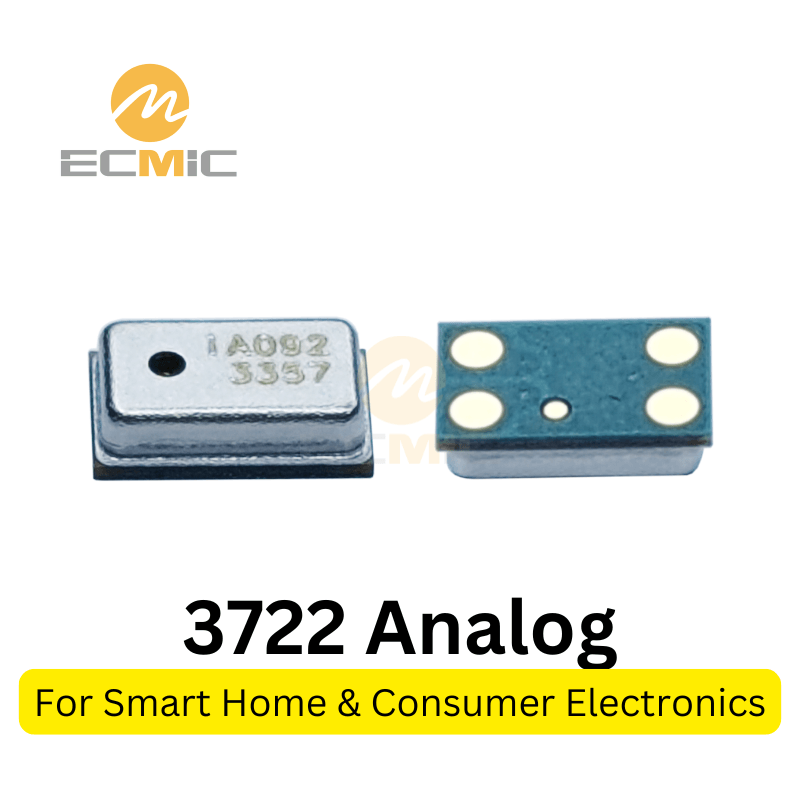

ECM-M3722T421 Microphone MEMS analogique - Boîtier compact 3,76×2,24mm

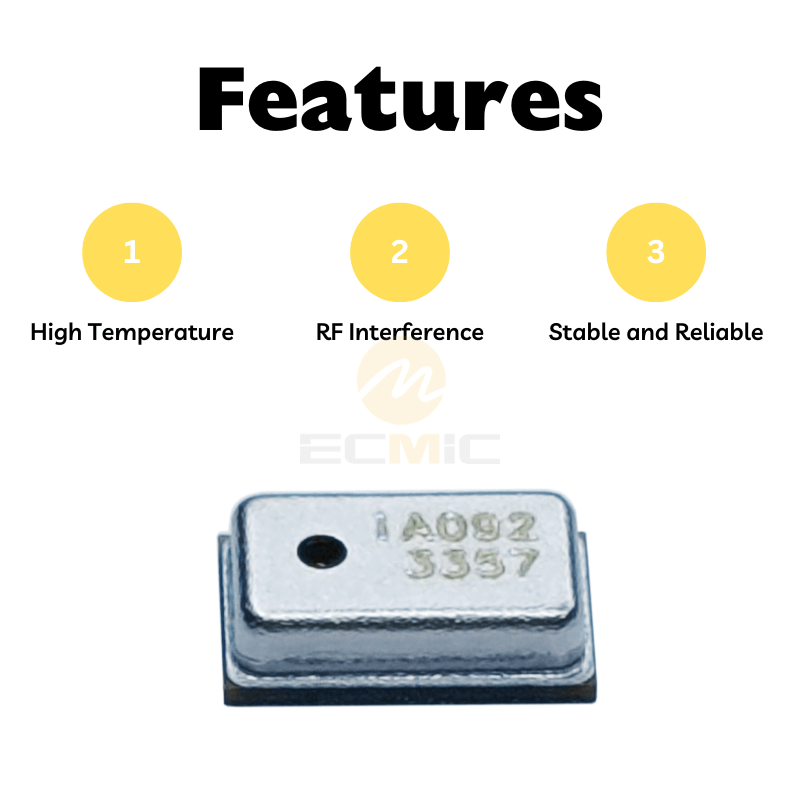

Caractéristiques principales de l'ECM-M3722T421 : Tolérance de sensibilité de ±1dB, SNR de 58dB, AOP de 130dB, immunité RF

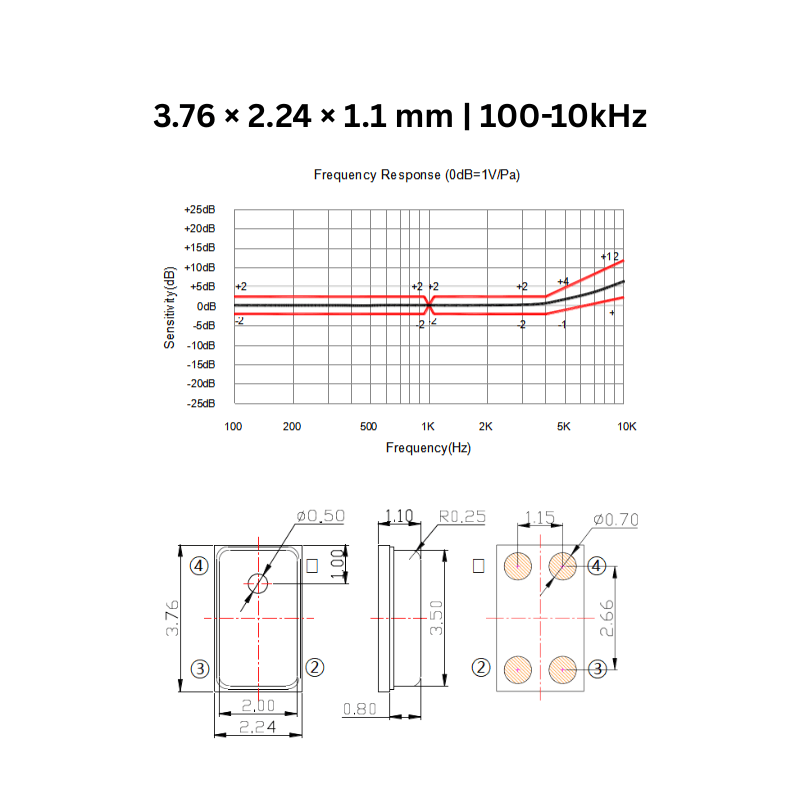

ECM-M3722T421 Dimensions mécaniques (3.76×2.24×1.10mm) et courbe de réponse en fréquence

Microphones ECMIC Usine de 12 000 m² avec une production mensuelle de plus de 6 millions d'unités et certifications ISO/CE

Vue d'ensemble de la ligne de production automatisée des microphones ECMIC, montrant le processus d'assemblage et de contrôle de la qualité

Microphone MEMS analogique basse consommation avec sensibilité de -42dBV/Pa ±1dB, 58dB SNR, et 130dB AOP. Largeur ultra-mince de 2,24 mm, idéale pour les oreillettes TWS, les appareils domestiques intelligents et les applications IoT.

Pour les marques d'appareils IoT et portables
Production OEM / ODM de capsules de microphones et de composants acoustiques
Échantillons d'ingénierie et commandes de petits lots pris en charge pour la validation et les essais

Échantillon

Échantillons disponibles
Évaluation disponible

MOQ

5 700 pièces (1 bobine)
Production standard

Modèle: ECM-M3722T421
Dimensions: 3,76 × 2,24 × 1,1 mm
Directivité : Omnidirectionnel
Sensibilité: -42 dB ± 1
Impédance: 100 Ω
Rapport signal/bruit : 58 dB
SPL maximum : 130 dB
Tension de fonctionnement: 2 Vdc
Fréquence de réponse: 100 Hz ~ 10 kHz
Consommation de courant : 250 μA

Mots clés: Analogique AOP élevé Faible consommation Microphones MEMS Ultra-compact

Spécifications techniques

L'ECM-M3722T421 est un microphone MEMS analogique à faible consommation conçu pour les applications à espace restreint. Avec une sensibilité précise de -42dBV/Pa ±1dB et un SNR de 58dB, il offre une capture audio cohérente et claire pour la production de masse. Son point de surcharge acoustique de 130 dB SPL garantit un enregistrement sans distorsion, même dans les environnements à volume élevé. Le design ultra-mince ne mesure que 3,76 mm x 2,24 mm x 1,10 mm, ce qui en fait l'un des microphones MEMS les plus étroits du marché, parfait pour les oreillettes TWS et les objets portés sur soi. La tension de fonctionnement va de 1,5V à 3,6V avec une excellente immunité RF pour des performances fiables dans les appareils sans fil. La plage de température s'étend de -40℃ à +100℃ pour un fonctionnement robuste dans n'importe quel environnement.

Scénarios d'application

Casques Bluetooth et écouteurs TWS : Une consommation d'énergie ultra-faible et un rapport signal/bruit élevé permettent de passer des appels vocaux d'une clarté cristalline et de bénéficier d'un son immersif.
Appareils domestiques intelligents : Convient aux haut-parleurs intelligents, aux sonnettes de porte et aux autres appareils nécessitant un son clair dans les environnements bruyants, grâce à son AOP de 130 dB.
Produits électroniques portables et à porter sur soi : Sa taille miniature et son profil bas s'intègrent parfaitement dans les wearables, les lunettes intelligentes et les enregistreurs portables.

Circuit d'interface recommandé

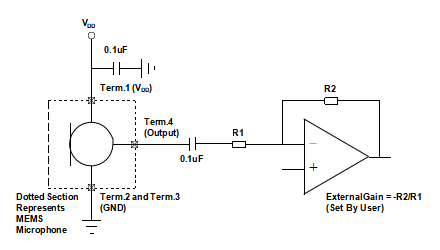

Circuit d'essai standard

Courbe de réponse en fréquence

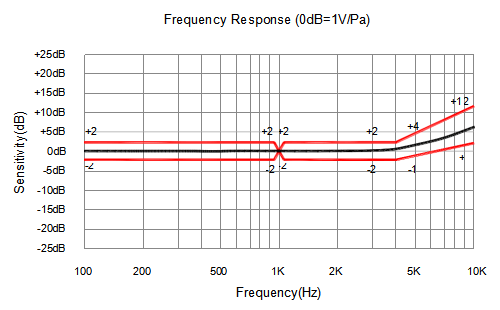

Réponse en fréquence typique

Dimensions (UNIT : mm)

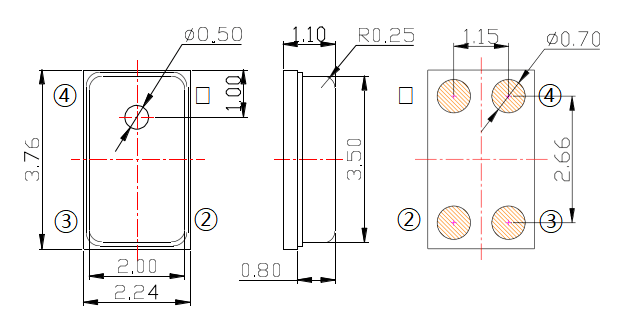

Dimension d'apparence

Présentation de l'emballage

Utiliser des bobines et du ruban adhésif sécurisés contre les décharges électrostatiques pour l'emballage.
Quantité par bobine : 5 000 pièces.
Chaque bobine est scellée dans un sac antistatique et résistant à l'humidité.
Des procédures antistatiques strictes sont suivies pendant le processus d'emballage.
L'étiquette comporte le numéro de modèle, la quantité, le numéro de lot et la date de fabrication.

Tests de fiabilité

Choc thermique : 100 cycles de choc thermique air-air de -40℃ à +100℃ avec trempage de 15 minutes.

Biais haute température : Environnement à +125℃ sous polarisation pendant 1000 heures.

Biais de basse température : Environnement à -40℃ sous polarisation pendant 1000 heures.

Biais température/humidité : Environnement d'humidité relative de +85℃/85% sous polarisation pendant 1000 heures.

Choc mécanique : 3 impulsions de 10 000 g dans les directions X, Y et Z.

Essai de vibrations : 10～60Hz : 0,35mm ; 60～500Hz : 5g, 1 octave/min, Durée : 15 minutes par plan.

Test de chute : 1,5 mètre de hauteur sur une surface en béton dans trois directions pendant l'emballage.

Refusion : 5 cycles de refusion avec une température de pointe de +260℃.

Protection ESD : 150pF, 330Ohm, décharge de contact ±2KV/décharge d'air ±4KV, 10 fois, application de tension aux broches E/S.

Processus d'échantillonnage

Confirmer les exigences du client :

Passez en revue l'application du produit, les spécifications de la capsule du microphone, les scénarios d'utilisation et les besoins en matière de qualité sonore.

Recommander et préciser :

Fournissez les modèles de capsules de microphone recommandés et les spécifications détaillées pour l’évaluation du client.

Fourniture d’échantillons et tests :

Livrer des échantillons de microphones à des fins de tests et de commentaires des clients.

Optimiser et finaliser :

Affiner la conception du microphone en fonction du retour d'information, finaliser les échantillons et passer à la production en série après approbation de la qualité. qualité.

Nos certificats

Notre production répond aux normes ISO 9001:2015 et ISO 14001:2015 et est adaptée aux applications automobiles conformément à la norme IATF 16949:2016, ce qui garantit une gestion complète de la qualité. la norme IATF 16949:2016, ce qui garantit une gestion complète de la qualité. En outre, nos produits sont conformes aux exigences suivantes ROHS, CE et FCC.

Assurance qualité

Effectuer des inspections par échantillonnage des matériaux entrants pour garantir la conformité aux exigences standard.

Réaliser des audits d’inspection pour assurer la stabilité et le contrôle de l’ensemble du processus de fabrication.

Effectuer des inspections avant expédition pour garantir que les produits répondent aux normes de qualité établies.

Laboratoire Acoustique

Test du bruit de fond, de la sensibilité, de la courbe de réponse en fréquence et des indicateurs de directionnalité.

Vérification de l'impact de différents circuits, dimensions structurelles, matériaux et processus sur les indicateurs.

Tests de fiabilité à la fois au stade de la conception du nouveau produit et au stade régulier de la production en série.

Atelier automatique

Utiliser des lignes de production entièrement automatisées pour garantir une efficacité et une cohérence élevées.

Doté d'installations à la pointe de la technologie, dont un atelier sans poussière de 10 000 niveaux.

Utiliser un processus rigoureux en 21 étapes pour garantir la stabilité du produit.
